G系列气动执行器是浙江百得自动化参考国际先进产品的设计成果，并结合自身技术优势，保留了原产品优良的高性能构造和技术特点，是一款新型的具有良好外观的气动执行机构。G型执行器具有灵活的模块化组合设计，气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分单作用、双作用两种作用形式，适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。百得G系列执行器可完美替代进口产品。
产品参数
规格型号：G01009～G1040（双作用） G01010-SR4～G10040-SR4（单作用）
型号意义：例如G01009
G-气动执行器种类 01—传动箱体型号 009—气缸缸体直径（英寸）
例如G10040-SR4
G-气动执行器种类 10—传动箱体型号 040—气缸缸体直径（英寸） SR—单作用（弹簧复位） 4—弹簧编号
回转角度：0°～90°
适用气源：0.3～0.7MPa
工作液压：20Mpa
气源接口：符合NRMAR标准
输出扭矩：双作用616～264090Nm 单作用（弹簧输出扭矩）604～109092Nm
作用形式：单作用、双作用
环境温度：标准型-20℃～ +80℃
高温型-15℃～ +150℃
低温型-40℃～ +80℃
须在订货时确认！
电磁阀电源：AC220V或DC24V（也可按客户要求）
具体输出扭矩，请查看下方输出扭矩力详表。
|
G系列双作用扭矩表 G Series Double -Action Torque List
|
|
Model 型号
|
气源压力Air source pressure(Mpa)
|
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
起始/终点Start/End
|
最小输出 Min Output
|
起始/终点Start/End
|
最小输出 Min Output
|
起始/终点Start/End
|
最小输出 Min Output
|
起始/终点Start/End
|
最小输出 Min Output
|
起始/终点Start/End
|
最小输出 Min Output
|
|
G01009
|
1231
|
616
|
1641
|
821
|
2052
|
1026
|
2462
|
1231
|
2872
|
1436
|
|
G01010
|
1590
|
795
|
2120
|
1060
|
2649
|
1325
|
3179
|
1590
|
3709
|
1855
|
|
G01012
|
2289
|
1145
|
3052
|
1526
|
3815
|
1908
|
-
|
-
|
-
|
-
|
|
G2010
|
-
|
-
|
2543
|
1272
|
3179
|
1590
|
3815
|
1908
|
4451
|
2225
|
|
G2012
|
2747
|
1373
|
3662
|
1831
|
4578
|
2289
|
5494
|
2747
|
6409
|
3205
|
|
G2014
|
3846
|
1923
|
5129
|
2564
|
6411
|
3205
|
-
|
-
|
-
|
-
|
|
G3012
|
-
|
-
|
4527
|
2264
|
5659
|
2830
|
6791
|
3395
|
7923
|
3961
|
|
G3014
|
4755
|
2377
|
6339
|
3170
|
7924
|
3962
|
9509
|
4755
|
11094
|
5547
|
|
G3016
|
6036
|
3018
|
8048
|
4024
|
10061
|
5030
|
12073
|
6036
|
-
|
-
|
|
G4014
|
-
|
-
|
7693
|
3846
|
9616
|
4808
|
11539
|
5770
|
13462
|
6731
|
|
G4016
|
7325
|
3662
|
9767
|
4883
|
12208
|
6104
|
14650
|
7325
|
17092
|
8546
|
|
G4020
|
11445
|
5723
|
15260
|
7630
|
19076
|
9538
|
22891
|
11445
|
26706
|
13353
|
|
G5020
|
-
|
-
|
19782
|
9891
|
24728
|
12364
|
29673
|
14837
|
34619
|
17309
|
|
G5024
|
21365
|
10682
|
28486
|
14243
|
35608
|
17804
|
42729
|
21365
|
49851
|
24925
|
|
G5028
|
29080
|
14540
|
38773
|
19386
|
48466
|
24233
|
-
|
-
|
-
|
-
|
|
G7024
|
-
|
-
|
-
|
-
|
43746
|
21873
|
52496
|
26248
|
61245
|
30623
|
|
G7028
|
35726
|
17863
|
47635
|
23818
|
59544
|
29772
|
71453
|
35726
|
83361
|
41681
|
|
G7032
|
46663
|
23331
|
62217
|
31109
|
77772
|
38886
|
93326
|
46663
|
-
|
-
|
|
G8028
|
-
|
-
|
56497
|
28249
|
70622
|
35311
|
84746
|
42373
|
98870
|
49435
|
|
G8032
|
55344
|
27672
|
73793
|
36896
|
92241
|
46120
|
110689
|
55344
|
129137
|
64568
|
|
G8036
|
70045
|
35023
|
93394
|
46697
|
116742
|
58371
|
140090
|
70045
|
163439
|
81719
|
|
G1036
|
-
|
-
|
122236
|
61118
|
152795
|
76397
|
183354
|
91677
|
213913
|
106956
|
|
G1040
|
113181
|
56591
|
150908
|
75454
|
1888636
|
94318
|
226363
|
113181
|
264090
|
132045
|
|
G系列单作用扭矩表 G Series Single -Action Torque Listv
|
|
Model 型号
|
弹簧输出扭矩（Nm) Spring output torque
|
气源压力 Air source pressure(Mpa)
|
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
G01010-SR4
|
起始Start
|
1297
|
-
|
705
|
1205
|
1706
|
2206
|
|
最小Min
|
604
|
-
|
397
|
647
|
898
|
1148
|
|
终点End
|
1118
|
-
|
884
|
1384
|
1885
|
2385
|
|
G01012-SR4
|
起始Start
|
1297
|
865
|
1586
|
2306
|
3027
|
3748
|
|
最小Min
|
604
|
477
|
838
|
1198
|
1558
|
1918
|
|
终点End
|
1118
|
1044
|
1764
|
2485
|
3206
|
3926
|
|
G01014-SR4
|
起始Start
|
1297
|
1730
|
2740
|
3749
|
4758
|
-
|
|
最小Min
|
604
|
910
|
1414
|
1919
|
2424
|
-
|
|
终点End
|
1118
|
1909
|
2918
|
3927
|
4936
|
-
|
|
G01012-SR3
|
起始Start
|
1518
|
644
|
1364
|
2085
|
2806
|
3526
|
|
最小Min
|
699
|
382
|
742
|
1103
|
1463
|
1823
|
|
终点End
|
1278
|
884
|
1605
|
2325
|
3046
|
3767
|
|
G01014-SR3
|
起始Start
|
1518
|
1509
|
2518
|
3527
|
4536
|
-
|
|
最小Min
|
699
|
815
|
1319
|
1824
|
2328
|
-
|
|
终点End
|
1278
|
1749
|
759
|
3768
|
4777
|
-
|
|
G01014-SR2
|
起始Start
|
1733
|
1294
|
2303
|
3312
|
4321
|
-
|
|
最小Min
|
797
|
716
|
1221
|
1726
|
2230
|
-
|
|
终点End
|
1455
|
1572
|
2581
|
3590
|
4599
|
-
|
|
G2012-SR4
|
起始Start
|
2435
|
-
|
1024
|
1889
|
2754
|
3618
|
|
最小Min
|
1077
|
-
|
653
|
1085
|
1517
|
1950
|
|
终点End
|
1872
|
-
|
1587
|
2452
|
3316
|
4181
|
|
G2014-SR4
|
起始Start
|
2435
|
1198
|
2409
|
3620
|
-
|
-
|
|
最小Min
|
1077
|
740
|
1345
|
1950
|
-
|
-
|
|
终点End
|
1872
|
1760
|
2971
|
4182
|
-
|
-
|
|
G2016-SR4
|
起始Start
|
2435
|
2177
|
3714
|
-
|
-
|
-
|
|
最小Min
|
1077
|
1229
|
1998
|
-
|
-
|
-
|
|
终点End
|
1872
|
2740
|
4277
|
-
|
-
|
-
|
|
G01014-SR3
|
起始Start
|
2723
|
-
|
2120
|
3331
|
-
|
-
|
|
最小Min
|
|
|
|
|
|
|

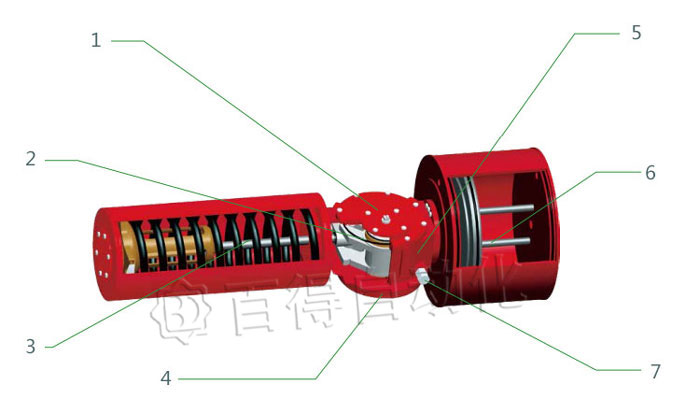

产品结构
|
1
|
附件标准安装
|
5
|
传动箱模块
|
|
2
|
防水保护
|
6
|
内置拉杆
|
|
3
|
弹簧模块
|
7
|
机械限位
|
|
4
|
阀门安装
|
8
|
|
安装尺寸
双作用安装尺寸图
|
G系列双作用外形及安装尺寸 G Series Double-Action External And Installation Dimension
|
|
型号 Model
|
L
|
L1
|
D
|
B1
|
H
|
连接法兰 Connecting flange
|
d
|
T
|
K
|
气源接口 Air connection
|
|
G01009
|
677
|
502
|
235
|
139
|
210
|
F14
|
60
|
16
|
64
|
1/2NPT
|
|
G01010
|
265
|
1/2NPT
|
|
G01012
|
327
|
3/4NPT
|
|
G2010
|
727
|
527
|
265
|
161
|
220
|
F16
|
85
|
22
|
90
|
1/2NPT
|
|
G2012
|
327
|
3/4NPT
|
|
G2014
|
384
|
3/4NPT
|
|
G3012
|
853
|
623
|
327
|
239
|
242
|
F25
|
100
|
28
|
106
|
3/4NPT
|
|
G3014
|
384
|
3/4NPT
|
|
G3016
|
431
|
3/4NPT
|
|
G4014
|
1000
|
733
|
384
|
283
|
279
|
F30
|
120
|
32
|
127
|
3/4NPT
|
|
G4016
|
431
|
3/4NPT
|
|
G4020
|
531
|
3/4NPT
|
|
G5020
|
1264
|
934
|
531
|
348
|
363
|
F35
|
160
|
40
|
169
|
3/4NPT
|
|
G5024
|
637
|
1NPT
|
|
G5028
|
738
|
1NPT
|
|
G7024
|
1495
|
1095
|
637
|
410
|
431
|
F40
|
180
|
45
|
190
|
1NPT
|
|
G7028
|
738
|
1NPT
|
|
G7032
|
838
|
1-1/2NPT
|
|
G8028
|
1721
|
1263
|
738
|
483
|
462
|
F48
|
225
|
50
|
236
|
1NPT
|
|
G8032
|
838
|
1-1/2NPT
|
|
G8036
|
948
|
1-1/2NPT
|
|
G1036
|
2131
|
1563
|
948
|
650
|
509
|
F60
|
280
|
63
|
292
|
1-1/2NPT
|
|
G1040
|
1053
|
1-1/2NPT
|
单作用安装尺寸图
|
G系列单作用外形及安装尺寸 G Series Single-Action External And Installation Dimension
|
|
|
型号 Model
|
L
|
L1
|
D
|
D1
|
B1
|
连接法兰 Connecting flange
|
H
|
d
|
T
|
K
|
气源接口 Air connection
|
|
G01010-SR
|
1422
|
502
|
265
|
220
|
139
|
F14
|
210
|
60
|
16
|
64.4
|
1/2NPT
|
|
G01012-SR
|
327
|
3/4NPT
|
|
G01014-SR
|
384
|
3/4NPT
|
|
G2012-SR
|
1487
|
527
|
327
|
273
|
160.5
|
F16
|
220
|
85
|
22
|
90.4
|
3/4NPT
|
|
G2014-SR
|
384
|
3/4NPT
|
|
G2016-SR
|
431
|
3/4NPT
|
|
G3014-SR
|
1655
|
623
|
384
|
324
|
239
|
F25
|
242
|
100
|
28
|
106.6
|
3/4NPT
|
|
G3016-SR
|
431
|
3/4NPT
|
|
G3020-SR
|
531
|
3/4NPT
|
|
G4016-SR
|
1985
|
733
|
431
|
404
|
283
|
F30
|
279
|
120
|
32
|
127.4
|
3/4NPT
|
|
G4020-SR
|
531
|
3/4NPT
|
|
G4024-SR
|
637
|
1NPT
|
|
G5024-SR
|
2352
|
934
|
637
|
508
|
347.5
|
F35
|
363
|
160
|
40
|
169.4
|
1NPT
|
|
G5028-SR
|
738
|
1NPT
|
|
G5032-SR
|
838
|
1NPT
|
|
G7028-SR
|
2715
|
1095
|
738
|
680
|
409.5
|
F40
|
431
|
180
|
45
|
190.4
|
1NPT
|
|
G7032-SR
|
838
|
1NPT
|
|
G7036-SR
|
948
|
1-1/2NPT
|
|
G8032-SR
|
3595
|
1263
|
838
|
680
|
483
|
F48
|
462
|
225
|
50
|
236.4
|
1NPT
|
|
G8036-SR
|
948
|
1-1/2NPT
|
|
G8040-SR
|
1053
|
1-1/2NPT
|
|
G10040-SR
|
4310
|
1563
|
1053
|
680
|
650
|
F60
|
509
|
280
|
63
|
292.4
|
1-1/2NPT
|
