气动带手动截止阀J641采用单作用或双作用直行程执行器，手动装置可设置为顶装或侧装，阀瓣、阀座密封面可以采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊，阀杆可以经过调质及表面氮化处理，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
产品参数
|
气动带手动截止阀技术参数
|
|
公称通径
|
DN15～DN300
|
|
连接方式
|
法兰、焊接
|
|
气缸形式
|
双作用、单作用、带手动装置
|
|
控制方式
|
开关型
|
|
公称压力
|
10、16bar（如需更高压力订货时请注明）
|
|
气源压力
|
4~7bar
|
|
介质温度
|
-40～425
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）、铜
|
|
密封材质
|
金属硬密封（H）、硬质合金（Y）、合金钢
|
安装尺寸
|

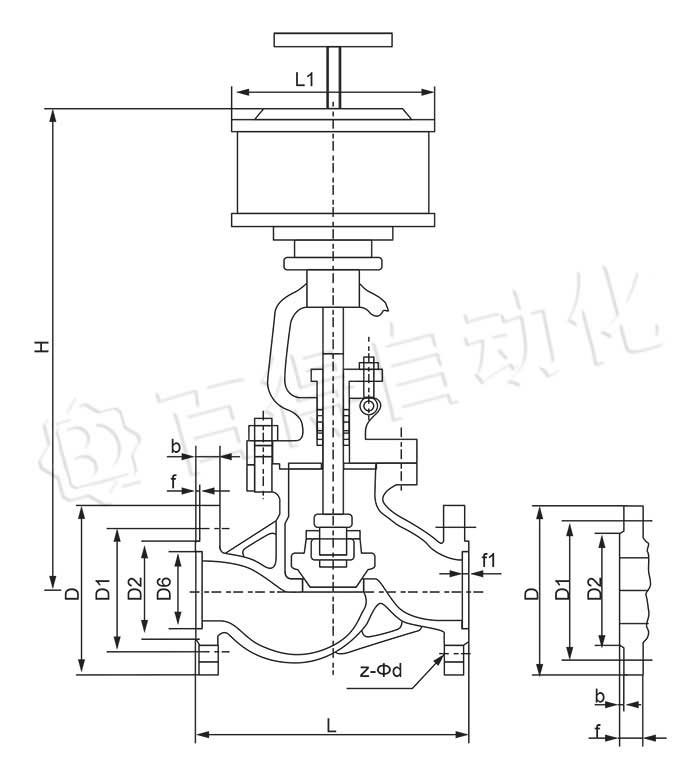

气动带手动截止阀J641H主要外型及连接尺寸1.6MPa
|
|
公称通径DN
|
L
|
D
|
D1
|
n2
|
b
|
f
|
Z-￠d
|
L1
|
H
|
|
50
|
230
|
160
|
125
|
100
|
16
|
3
|
4-￠18
|
185
|
645
|
|
65
|
290
|
180
|
145
|
120
|
18
|
3
|
4-￠18
|
232
|
690
|
|
80
|
310
|
195
|
160
|
135
|
20
|
3
|
8-￠18
|
232
|
715
|
|
100
|
350
|
215
|
180
|
155
|
20
|
3
|
8-￠18
|
232
|
770
|
|
125
|
400
|
254
|
210
|
185
|
22
|
3
|
8-￠18
|
283
|
780
|
|
150
|
480
|
280
|
240
|
210
|
24
|
3
|
8-￠23
|
283
|
810
|
|
200
|
600
|
335
|
295
|
265
|
26
|
3
|
12-￠23
|
283
|
967
|
|
250
|
622
|
405
|
355
|
320
|
30
|
3
|
12-￠25
|
283
|
1143
|
|
300
|
698
|
460
|
410
|
375
|
30
|
4
|
12-￠25
|
283
|
1292
|
