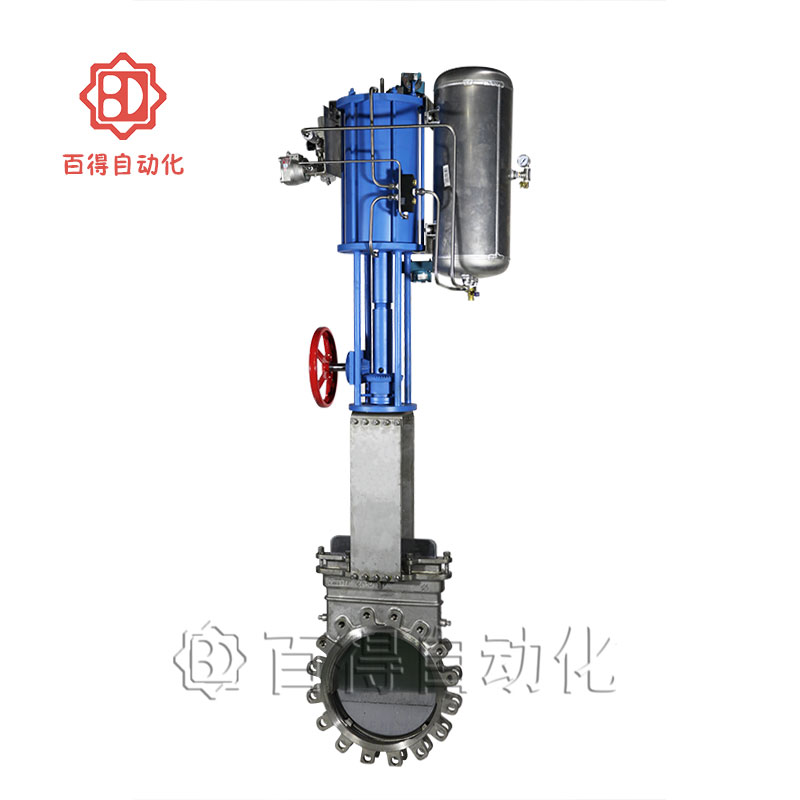

气动刀型闸阀PZ673,PFZ673是直行程气动执行器（单作用或者双作用）驱动刀型闸阀，是一款切断阀。通过配置多种电子元器件、附件等即可实现对闸阀启闭的各种控制效果；气动刀闸阀可选用不锈钢、铸钢以及其他特殊材质作为阀体材质。适用于含纤维及固体颗粒介质及污水处理系统。
产品参数
|
气动刀型闸阀技术参数
|
|
公称通径
|
DN50~800mm
|
|
连接方式
|
对夹式、凸耳式
|
|
气缸形式
|
双作用、单作用、带手动装置
|
|
控制方式
|
开关型、调节型
|
|
公称压力
|
10、16bar（如需更高压力订货时请注明）
|
|
气源压力
|
4~7bar
|
|
介质温度
|
W1:-40～180 W2:-40～180 W3:-30～425 W4：-40～425
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）
|
|
密封材质
|
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
|

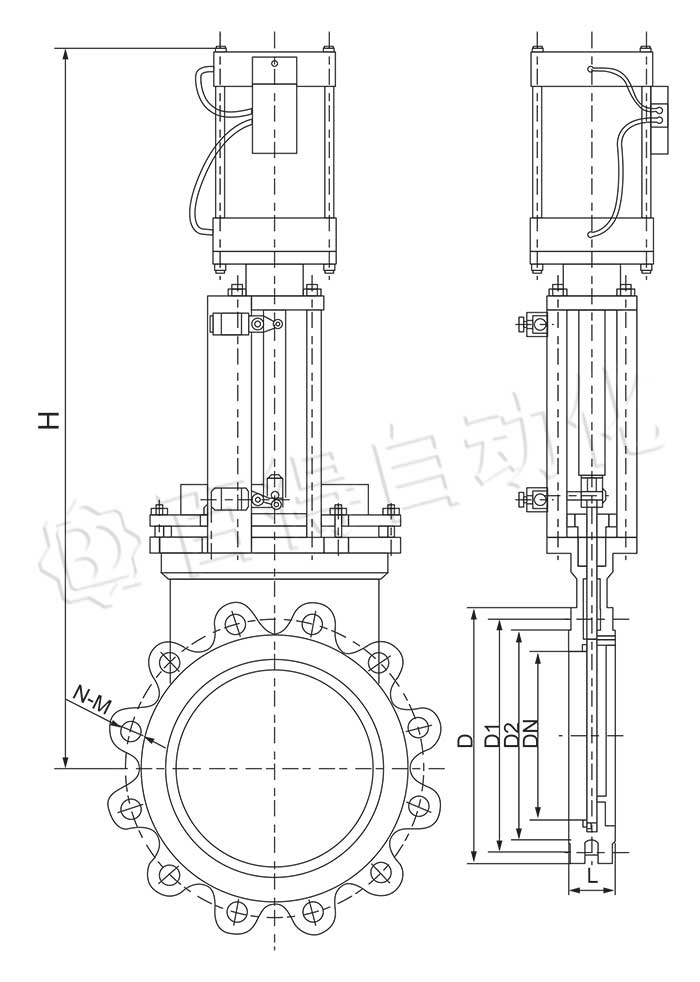

安装尺寸
|
气动带手动刀型闸阀PZ673 外形连接尺寸1.6MPa
|
|
公称通径DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
50
|
43
|
160
|
125
|
99
|
285
|
4-M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4-M16
|
180
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8-M16
|
220
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8-M16
|
220
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8-M16
|
230
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8-M20
|
280
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12-M20
|
360
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12-M22
|
360
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12-M22
|
400
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16-M22
|
400
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16-M27
|
400
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20-M27
|
530
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20-M30
|
530
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20-M36
|
600
|
|
700
|
165
|
910
|
840
|
788
|
1700
|
24-M36
|
600
|
|
800
|
190
|
1025
|
950
|
898
|
2000
|
24-M36
|
680
|
|
900
|
203
|
1125
|
1050
|
998
|
2300
|
28-M36
|
680
|
|
1000
|
216
|
1255
|
1170
|
1110
|
2500
|
28-M42
|
700
|
|
1200
|
254
|
1485
|
1390
|
1325
|
2800
|
28-M48
|
800
|
