重锤式液控缓闭止回蝶阀|浙江百得自动化

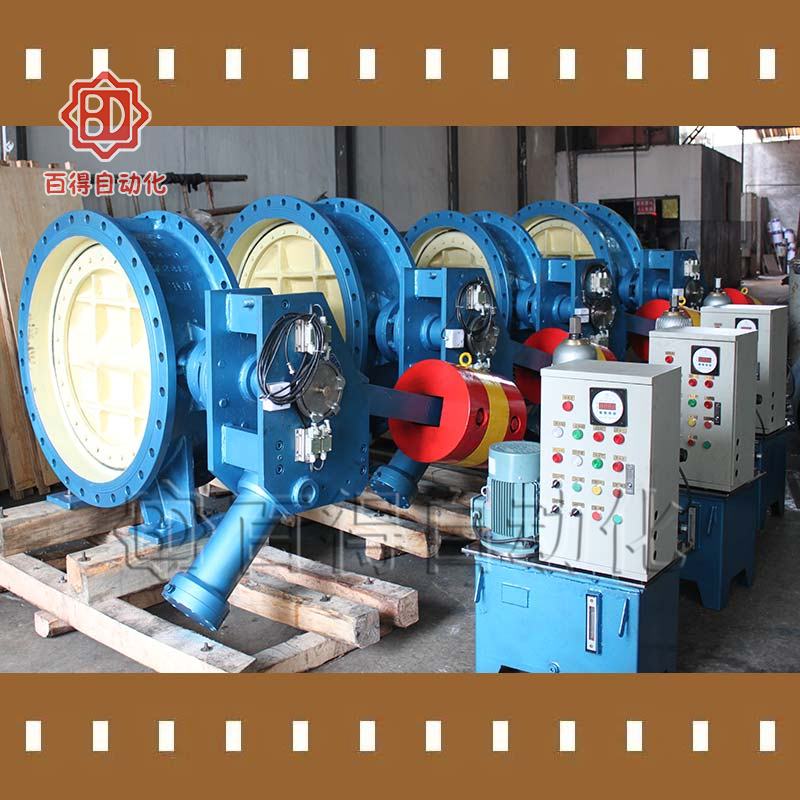

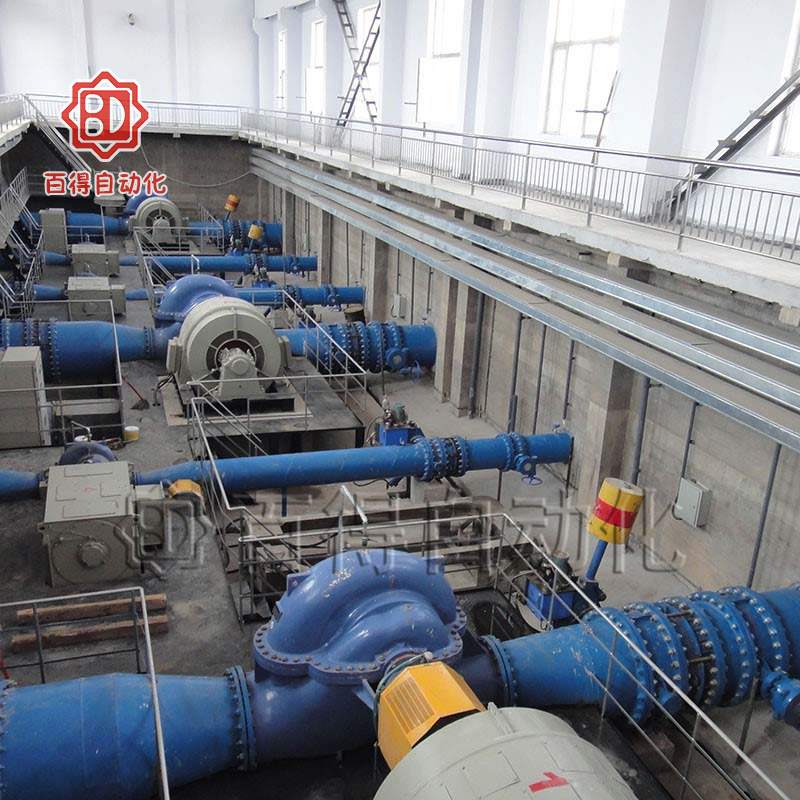

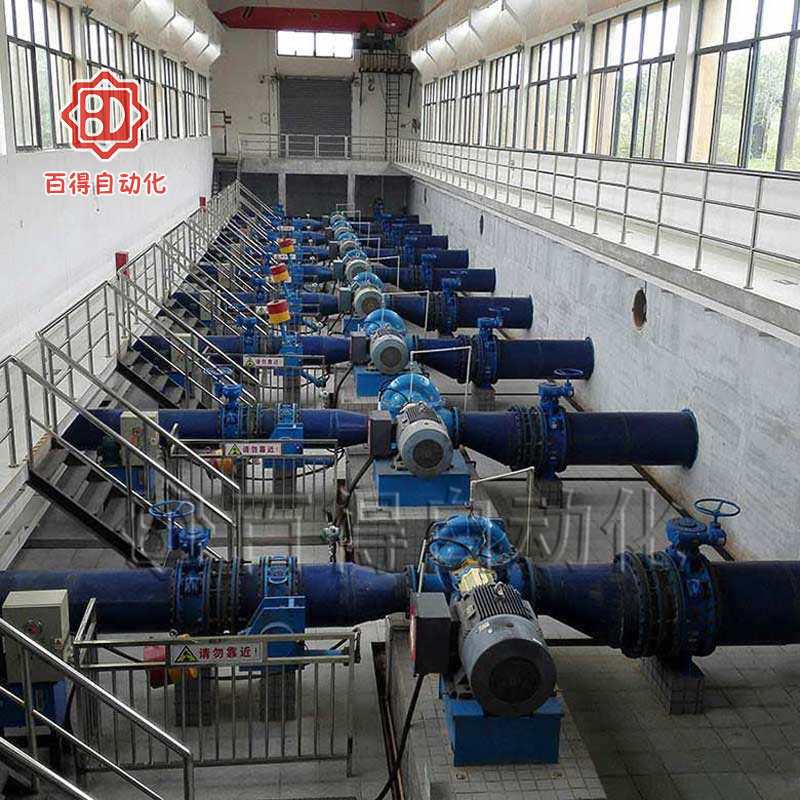

重锤式液控缓闭止回蝶阀的重锤势能特点相对于其他液控阀门具有更高的安全系数，它兼有闸阀和止回阀的双重功能。阀门随着重锤举起而打开，并长期保持固定重锤势能，当油泵电机组出现故障或停电时，重锤随地心引力缓缓下降，关阀。主要安装于水电站、水轮机进口，用作水轮机进口阀或安装于水利、电力、给排水等各类泵站的水泵出口等安全需求更高的场所。重锤式液控缓闭止回蝶阀主要有蝶阀、传动系统、液压站、重锤蓄能机构、锁定装置、电气控制系统等六大部分组成。

产品参数

产品名称：重锤式液控缓闭止回蝶阀

所属系列：重锤式液控缓闭阀

公称通径：DN100～DN4000

公称压力：PN2.5～PN64

适用介质：清水、泥沙水、海水、水库水、油品、气体等

介质温度：≤80℃

开阀时间：3～120秒(可调)

关阀时间：3～120秒(可调)

动力电源：AC380V

控制电源：AC220V、DC220V、DC110V或DC24V

远程控制：开阀、关阀、停止

远程信号：无源的开关量信号、4～20mA模拟量阀位反馈信号

重锤式液控缓闭止回蝶阀液压站液压元件配置清单（国产件）
序号	名称	可选品牌及厂家
1	电机	西门子ABB 大速电机
2	油泵	长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟
3	蓄能器	天津布柯玛、派克、宁波朝日
4	电磁球阀	油研、力士乐、阿托斯、威格士北京华德
5	电磁阀	宁波克泰
6	智能压力控制器	SOR、UE、日本横河上海欧士伦
7	压力变送器	罗斯蒙特、横河苏科仪表
8	插装阀	上海航海
9	直动式溢流阀	宁波中英合资
10	单向阀	宁波中英合资
11	手动泵	宁波中英合资
12	节流阀	宁波中英合资
13	截止阀	宁波中英合资
14	空气滤清器	黎明液压
15	压力表	黎明液压
16	充气工具	黎明液压
17	胶管接头	黎明液压

重锤式液控缓闭止回蝶阀液压站电器元件配置清单（国产件）
序号	名称	生产厂家	产地
1	断路器	Schnider	法国
2	开关电源	Schnider	法国
3	可编程PLC	西门子	德国
4	扩展模块
5	扩展模块
6	触摸屏
7	交流接触器	Schnider	法国
8	小型继电器	宏发	厦门
9	热继电器	Schnider	法国
10	转换开关	Schnider	法国
11	按钮开关	Schnider	法国
12	保险	Schnider	法国
13	指示灯	Schnider	法国
14	行程开关	欧姆龙	日本
15	端子	中南电子	广东
16	就地控制箱	百得	浙江
17	智能压力控制器	欧仕伦	上海

安装尺寸

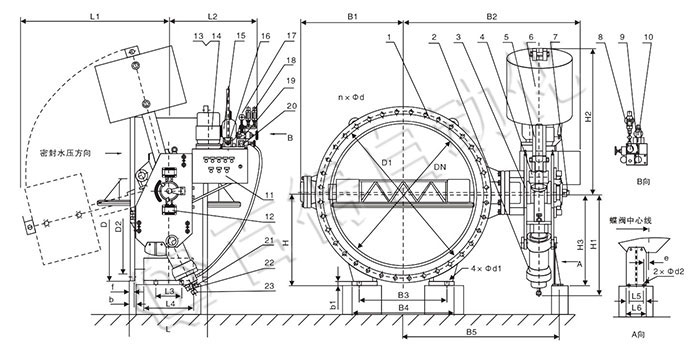

重锤式自动保压液控缓闭止回蝶阀外形及连接尺寸图（DN≥600）

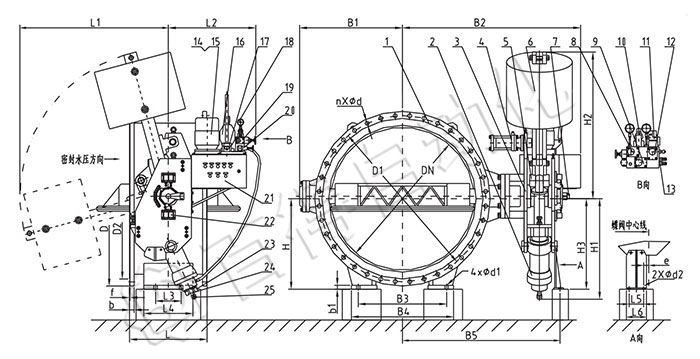

重锤式自动保压锁定型液控缓闭止回蝶阀外形及连接尺寸图

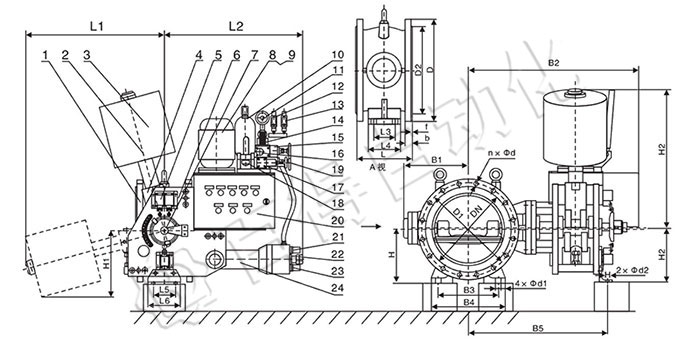

重锤式自动保压液控缓闭止回蝶阀外形及连接尺寸图（DN≤500）

重锤式液控缓闭止回蝶阀主要外形及连接尺寸（PN1.6MPa)																									（mm）
公称通径DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	B1	B2	B3	B4	B5	b1	e	d1	d2
300	270	460	410	375	26	4	12	27	800	850	100	150	120	180	300	365	780	280	280	900	320	380	683	30		30	24
350	290	520	470	429	28	4	16	27	800	850	100	140	120	180	300	365	780	280	305	930	320	380	713	30		30	24
400	310	580	525	480	32	4	16	31	900	850	120	180	120	180	300	390	880	280	365	980	340	420	765	30		30	24
500	350	715	650	609	34	4	20	34	1100	860	150	220	120	180	350	443	1070	280	440	1045	400	500	830	40		40	24
600	390	840	770	720	35	5	20	37	1275	860	150	250	160	220	405	860	1245	610	525	1210	430	546	965	40	65	40	24
700	430	910	840	794	35	5	24	37	1275	860	180	290	160	220	460	860	1245	610	555	1250	570	700	1005	40	65	40	24
800	470	1025	950	901	40	5	24	40	1275	860	180	310	160	220	520	860	1245	610	605	1300	610	740	1055	40	40	40	24
900	510	1125	1050	1001	40	5	28	40	1385	860	180	320	160	220	570	935	1350	685	670	1360	700	860	1110	40	40	40	24
1000	550	1255	1170	1112	42	5	28	43	1385	870	200	360	160	220	640	935	1350	685	755	1480	740	900	1237	40	40	40	24
1100	550	1370	1280	1222	42	5	28	43	1385	870	200	360	160	220	710	935	1350	685	805	1530	760	920	1287	40	40	40	24
1200	630	1485	1390	1328	45	5	32	49	1510	870	200	360	160	220	750	1065	1475	760	855	1605	790	950	1387	40	40	40	24
1250	630	1535	1440	1378	46	5	32	49	1510	870	200	360	160	220	810	1065	1475	760	910	1670	1140	1280	1440	40	40	40	24
1300	710	1585	1490	1425	50	5	32	49	1510	870	260	460	160	220	800	1065	1475	820	935	1695	820	960	1468	40	40	40	28
1400	710	1685	1590	1530	54	5	36	49	1510	870	260	460	160	220	865	1065	1475	820	1010	1760	840	1000	1536	40	40	40	28
1500	790	1820	1710	1640	54	5	36	49	1765	870	260	500	160	220	925	1075	1720	820	1055	1800	900	1040	1572	40	40	40	28
1600	790	1930	1820	1750	56	5	40	56	1765	950	270	500	200	280	980	1075	1720	820	1120	1887	960	1140	1598	40	40	40	32
1750	870	2080	1970	1900	60	5	44	56	1765	950	270	500	200	280	1070	1075	1720	820	1175	1910	1350	1500	1687	45	40	45	32
1800	870	2130	2020	1950	60	5	44	56	1765	950	270	500	200	280	1110	1075	1720	820	1210	1940	1370	1570	1708	45	40	45	32
2000	950	2345	2230	2150	65	5	48	62	1960	910	360	600	200	280	1200	1180	1895	910	1380	2080	1370	1650	1848	45	40	45	32
2200	1000	2555	2440	2360	70	5	52	62	2060	910	360	600	200	280	1300	1180	1990	910	1480	2180	1600	1880	1948	45	40	45	32
2250	1000	2605	2490	2410	70	5	52	62	2060	910	360	600	200	280	1330	1180	1990	910	1510	2210	1600	1880	1978	45	40	45	32
