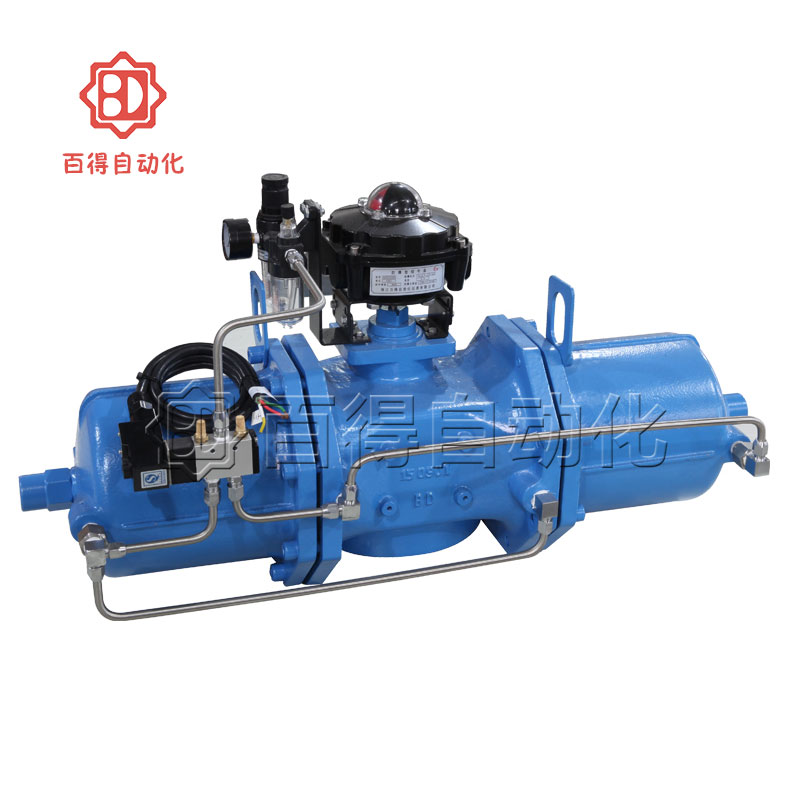

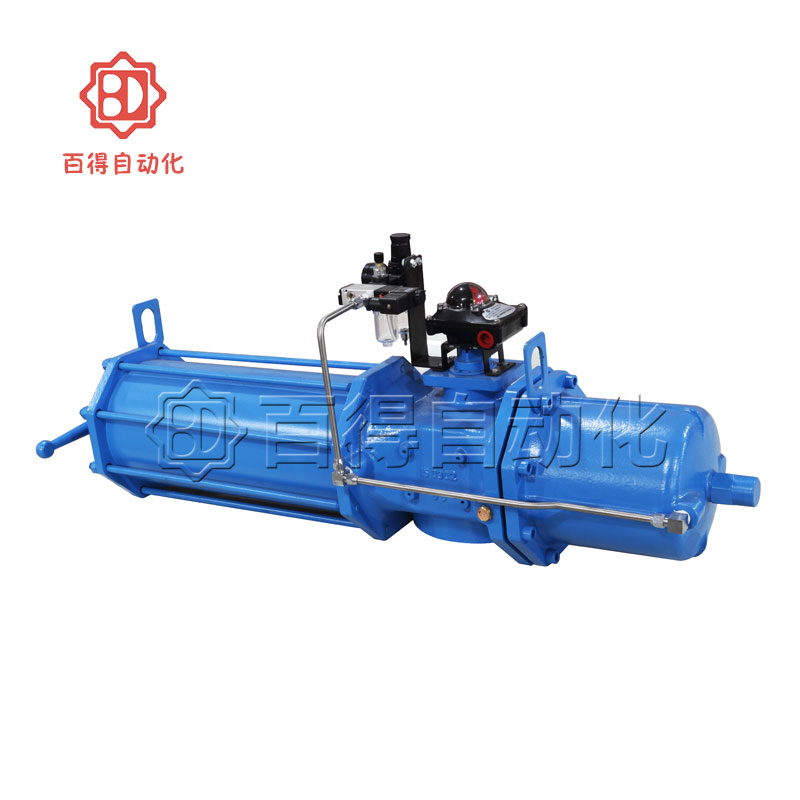

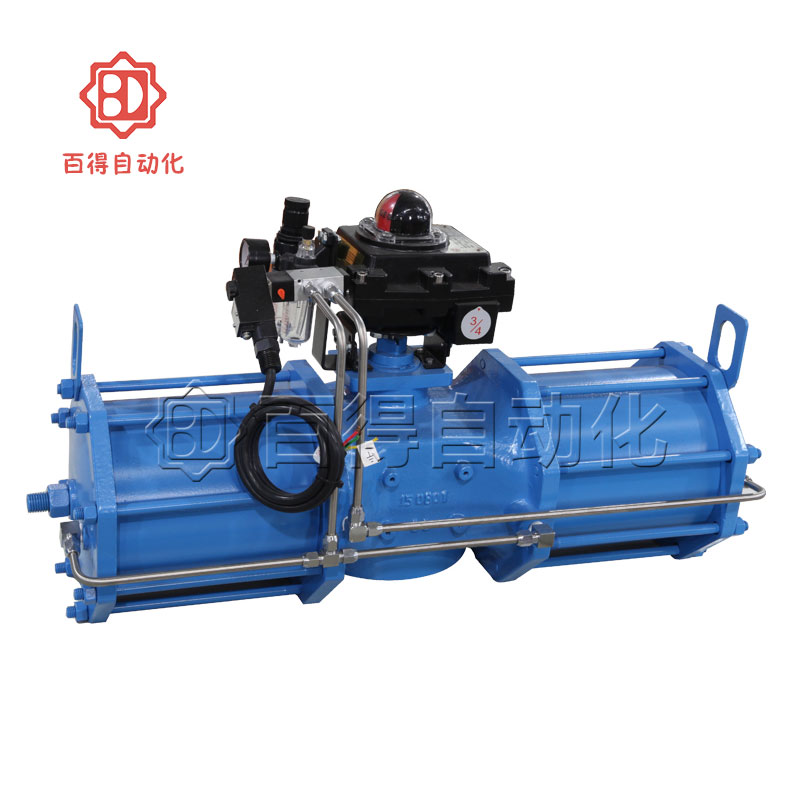

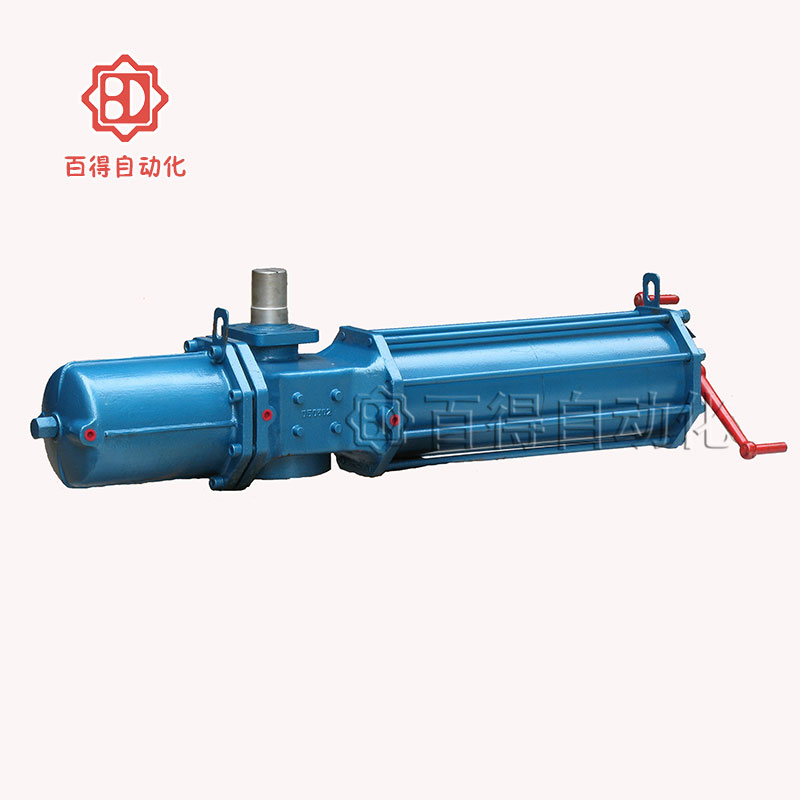

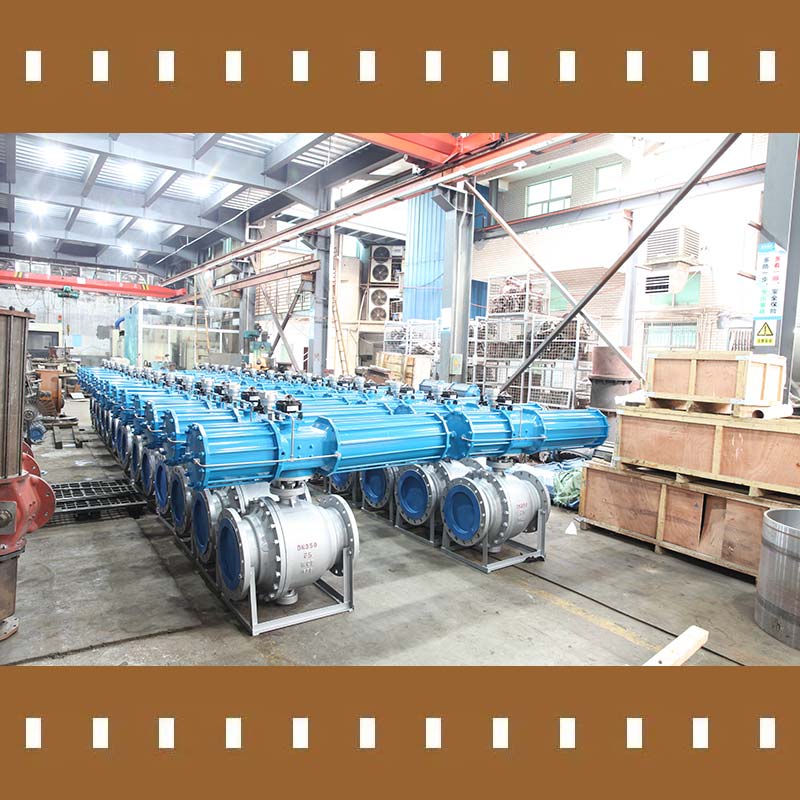

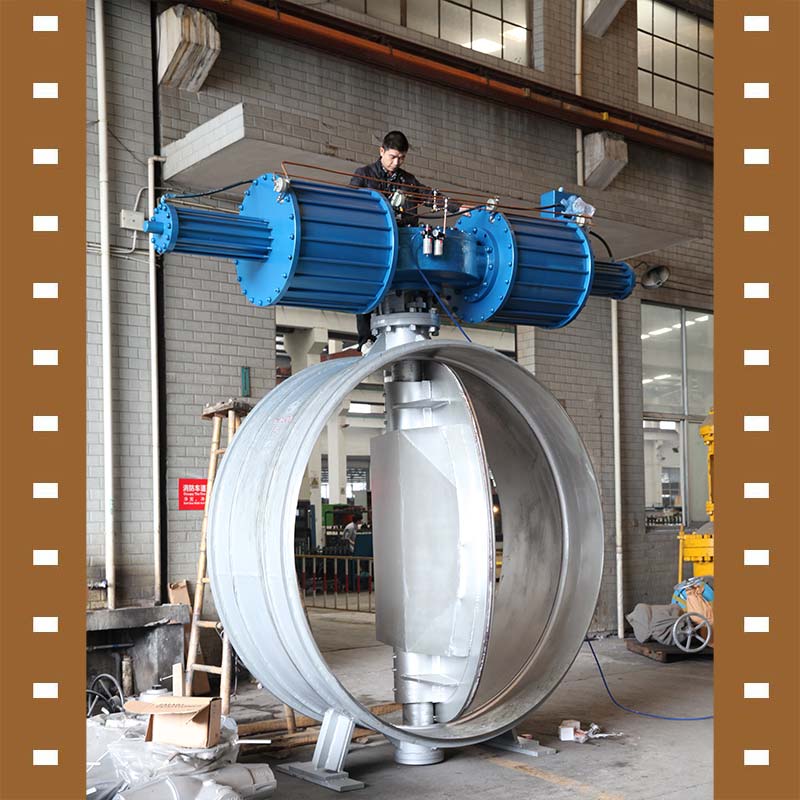

AW28S气动执行器|浙江百得自动化

AW气动执行器以压缩空气为动力，拔叉式的传动结构，适合制造大尺寸的气缸缸体；U型曲线特性的输出扭矩更适用于大口径球阀、蝶阀的开闭和调节，也适用于其他做90°回转的大型阀门控制。分单双作用形式，可配置电磁阀、定位器、回信器、过滤器、减压阀及手动操作装置。

产品参数

规格型号：AW28S

型号意义：AW—气动执行器种类 28—气缸内径尺寸 S—单作用形式（弹簧复位）

工作行程：90°±5°

两端调整：±5°

适用气源：0.4～0.6MPa（最大1.0MPa）

输出扭矩：3500～5362Nm（不同供气压力输出扭矩力各异）

作用形式：单作用

环境温度：标准型-20℃～ +80℃

高温型-15℃～ +180℃

低温型-50℃～ +80℃

须在订货时确认！

电磁阀电源：AC220V或DC24V（也可按客户要求）

具体输出扭矩，请查看下方输出扭矩力详表。

AW单作用输出力矩表（Nm)
型号	弹簧输出扭矩		气源压力Mpa
	弹簧输出扭矩		0.4MPa		0.5MPa		0.6MPa		0.7MPa
	起始	终点	起始	终点	起始	终点	起始	终点
AW13S	462	280	519	337	719	537	918	736
AW17S	1024	650	1060	690	1488	1118	1916	1564
AW20AS	1336	799	1380	805	1870	1333	2404	1867
AW20S	2328	1450	2371	1493	3327	2449	4280	3402
AW25S	4110	2540	4310	2770	5174	4520	7700	6280
AW28S	5362	3500	5660	3800	7950	6090	10237	8377
AW355S	12300	7380	12386	7467	17320	12422	22254	17377	27188	22332
AW355SS	17500	10000	18644	11120	25859	18183	33073	25247	40288	32310
AW490S	28020	16740	24451	16212	34214	27045	43977	37877	53741	48709
AW600S	48100	34100	43257	31306	61744	50189	80232	69073	98719	87956

产品结构

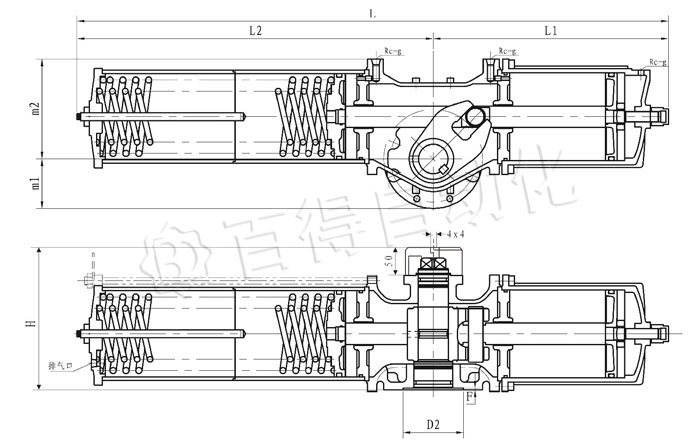

AW气动执行器外形图

1	输出轴	5	箱体
2	调节螺丝	6	弹簧缸
3	缸体	7	手柄
4	连接尺寸	8

安装尺寸

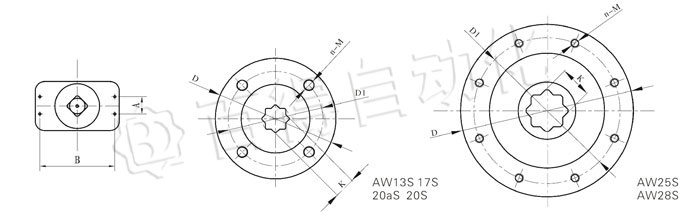

AW气动执行器连接尺寸图

AW型气动执行器外形尺寸表

型号

气源接口

Rc-g

n-M

AW13S

593

185

3-1/4^〃

132

φ175

φ140

4-M16

□27

深30

φ100

AW17S

782

240

3-3/8^〃

105

175

φ205

φ165

4-M20

□36

深40

φ120

130

AW20AS

888

240

3-3/8^〃

105

175

φ205

φ165

4-M20

□36

深40

φ120

130

AW20S

1098

285

3-3/8^〃

115

232

φ230

φ165

4-M20

□46

深50

φ130

130

AW25S

1309

360

3-1/2^〃

150

278

φ300

φ254

4-M16

□55

深60

φ200

130

AW28S

1427

360

3-1/2^〃

150

300

φ350

φ298

4-M20

□55

深60

φ230

130
