AW气动执行器以压缩空气为动力，拔叉式的传动结构，适合制造大尺寸的气缸缸体；U型曲线特性的输出扭矩更适用于大口径球阀、蝶阀的开闭和调节，也适用于其他做90°回转的大型阀门控制。分单双作用形式，可配置电磁阀、定位器、回信器、过滤器、减压阀及手动操作装置。
产品参数
规格型号：AW355
型号意义：AW—气动执行器种类 355—气缸内径尺寸
工作行程：90°±5°
两端调整：±5°
适用气源：0.4～0.7MPa（最大1.0MPa）
输出扭矩：18670～32672Nm（不同供气压力输出扭矩力各异）
作用形式：双作用
环境温度：标准型-20℃～ +80℃
高温型-15℃～ +180℃
低温型-50℃～ +80℃
须在订货时确认！
电磁阀电源：AC220V或DC24V（也可按客户要求）
具体输出扭矩，请查看下方输出扭矩力详表。
| AW双作用输出力矩表（Nm) |
| 型号 | 气源压力Mpa |
| 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa |
| 起始终点 | 运行扭矩 | 起始终点 | 运行扭矩 | 起始 终点 | 运行扭矩 | 起始 终点 | 运行扭矩 | 起始 终点 | 运行 扭矩 |
| AW13 | 599 | 355 | 799 | 474 | 999 | 592 | 1198 | 711 |
|
|
| AW17 | 1285 | 763 | 1714 | 1017 | 2142 | 1271 | 2570 | 1525 |
|
|
| AW20A | 1601 | 1130 | 2135 | 1507 | 2669 | 1884 | 3203 | 2260 |
|
|
| AW20 | 2866 | 1701 | 3821 | 2269 | 4777 | 2836 | 5730 | 3400 |
|
|
| AW25 | 4918 | 2919 | 6558 | 3892 | 7869 | 4865 | 9837 | 5838 |
|
|
| AW28 | 6871 | 4080 | 9162 | 5440 | 11453 | 6800 | 13740 | 8160 |
|
|
| AW355 | 14000 | 8310 | 18670 | 11080 | 23337 | 13850 | 28005 | 16620 | 32672 | 19390 |
| AW490 | 32550 | 17250 | 43400 | 23000 | 54250 | 28750 | 65100 | 34500 | 75950 | 40250 |
| AW600 | 49305 | 29580 | 65740 | 39440 | 82175 | 49300 | 98610 | 59160 | 115045 | 69020 |
| AW700 | 67048 | 38180 | 89400 | 50910 | 111750 | 63648 | 134100 | 76377 | 156450 | 89107
|
产品结构
| 1 | 输出轴 | 5 | 箱体 |
| 2 | 调节螺丝 | 6 | 弹簧缸 |
| 3 | 缸体 | 7 | 手柄 |
| 4 | 连接尺寸 | 8 |
|
安装尺寸
| AW双作用大型气动执行器外形尺寸表 |
| 型号 | L | B | D | D1 | d | h | b | 8-M | D2 | K | 4-S |
| AW355 | 2864 | 440 | 350 | 298 | 100 | 106.4 | 28 | 8-M20 | 230 | 5 | 1/2" |
| AW490 | 3328 | 562 | 415 | 356 | 120 | 127.4 | 32 | 8-M30 | 260 | 5 | 3/4" |
| AW600 | 3918 | 700 | 475 | 406 | 140 | 148.4 | 36 | 8-M36 | 300 | 8 | 3/4" |
| AW700 | 3918 | 800 | 475 | 406 | 150 | 158.4 | 36 | 8-M36 | 300 | 8 | 1"
|

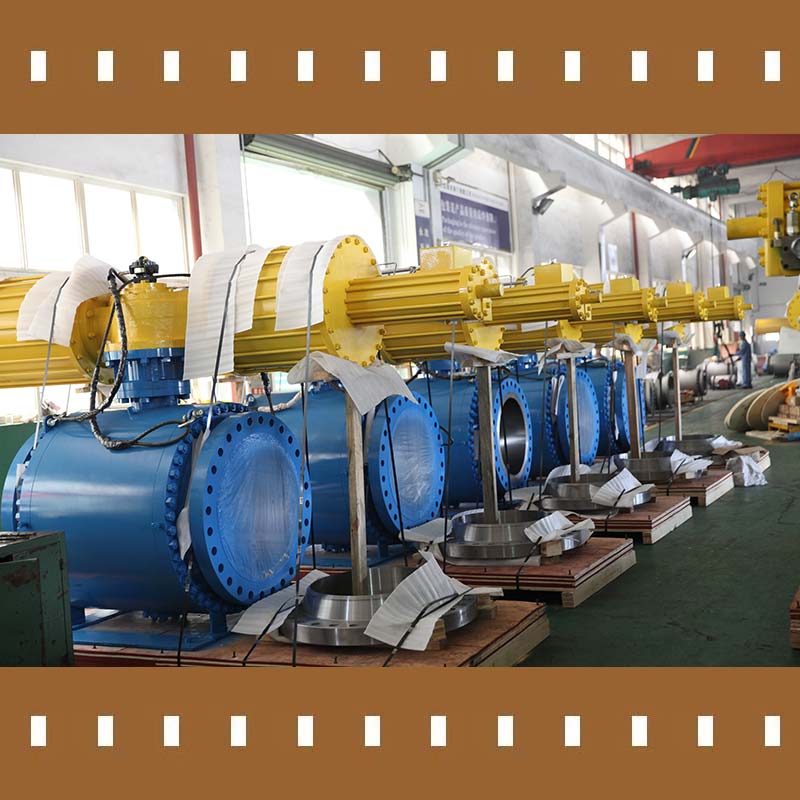

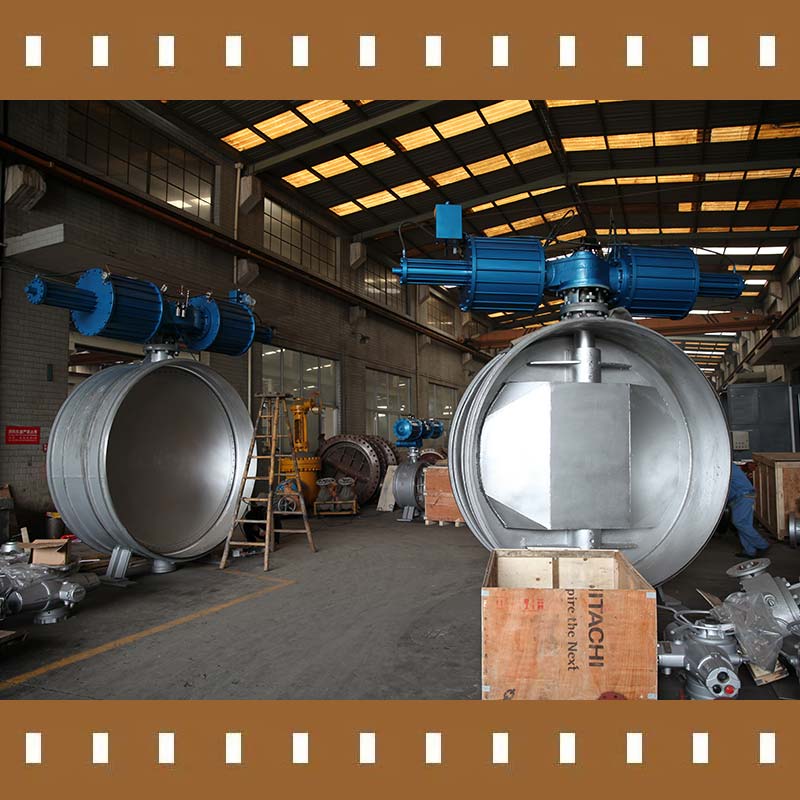

产品展示
