气动对夹式蝶阀
气动对夹式蝶阀

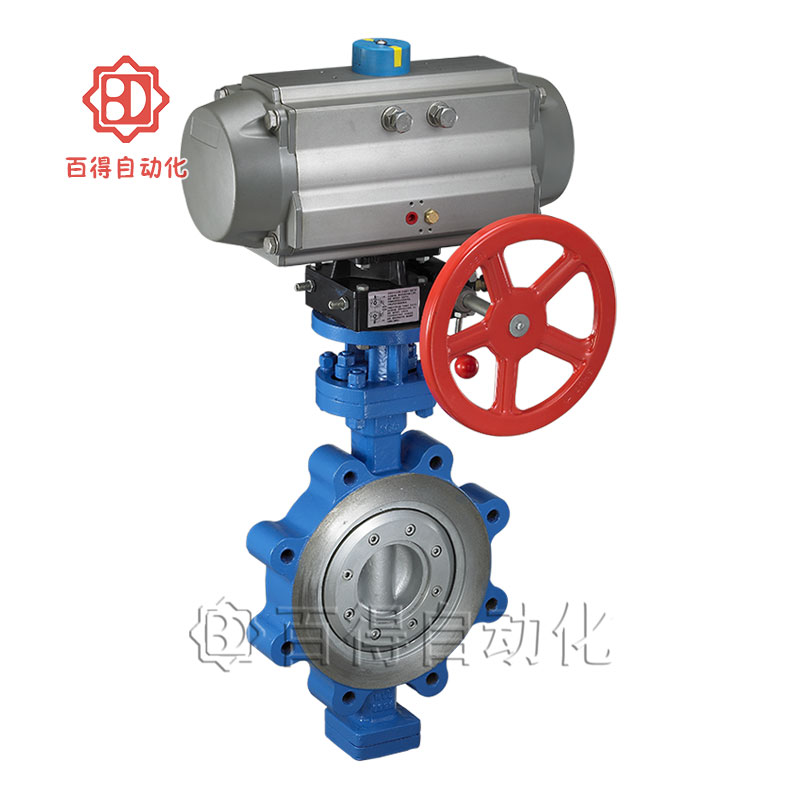

http://www.baidevalve.com/upload/气动对夹式蝶阀

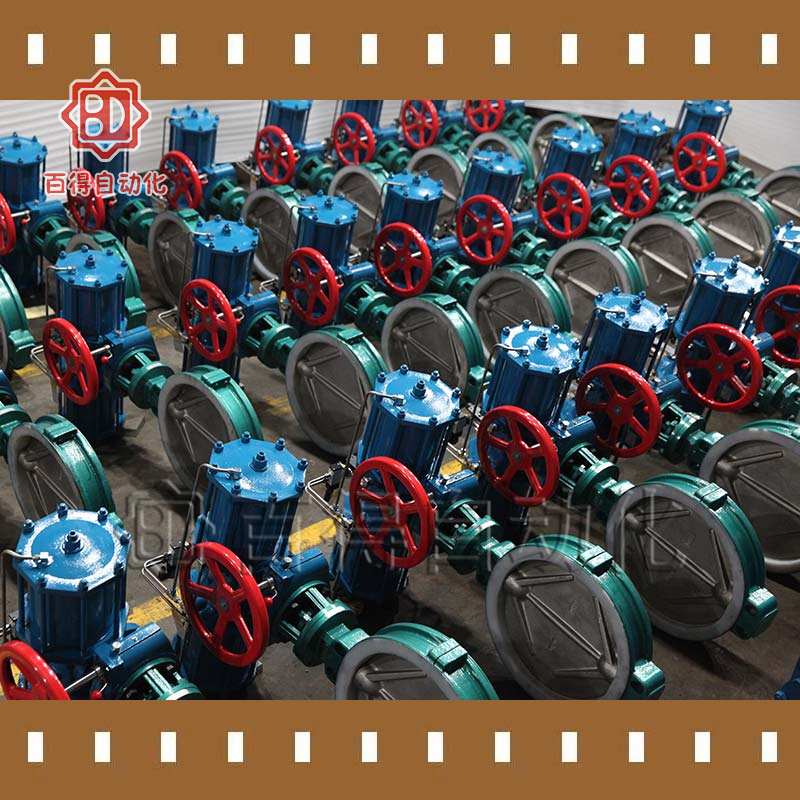

http://www.baidevalve.com/upload/气动对夹式蝶阀

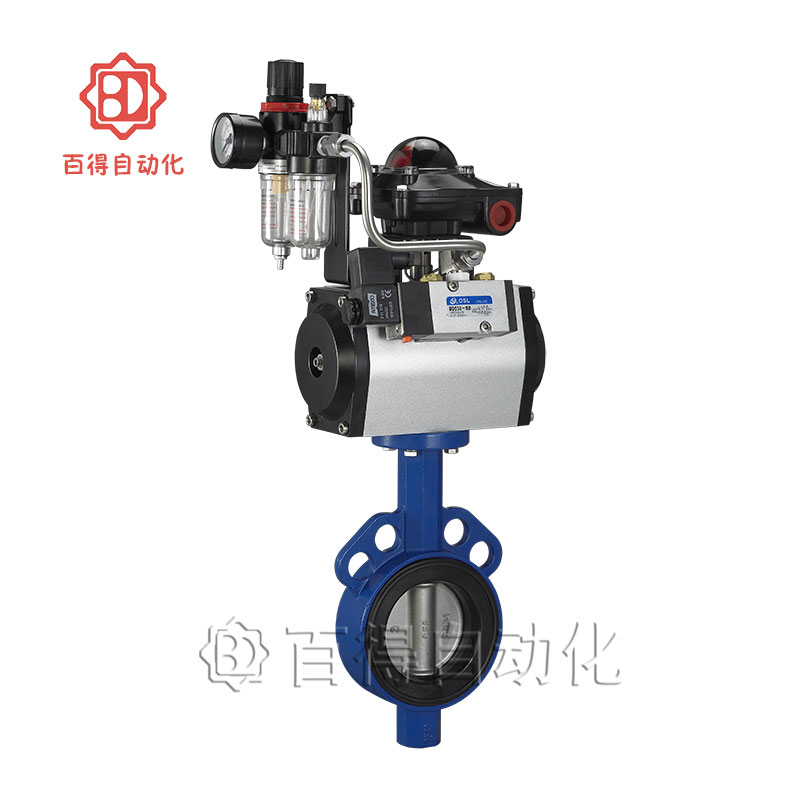

http://www.baidevalve.com/upload/气动对夹式蝶阀
http://www.baidevalve.com/upload/气动对夹式蝶阀

产品名称:气动对夹式蝶阀

所属系列:气动蝶阀

规格型号:D671、D672、D673

公称压力:6、10、16bar 更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:AT、GT、AW、G型


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动对夹式蝶阀由对夹蝶阀与气动执行器组成。对夹蝶阀的结构长度较短,依靠两侧管道的法兰来连接,一般用于空间狭窄或管道之间比较短的场所。气动执行器利用压缩空气为动力源驱动蝶阀启闭,可作远距离集中控制或就地控制。广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

产品参数

气动对夹式蝶阀技术参数
公称通径 DN50~1800mm
连接方式 对夹式
执行器配置 ATGTAWG
气缸形式 双作用、单作用(弹簧复位)
控制方式 开关型、调节型、三段式(开度可调)
公称压力 61016bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 W1:-40~180℃、W5:-20~80℃、W7:-40~160℃
环境温度 标准型:-20~80℃
阀体材质 铸铁(Q)、碳钢(C)、不锈钢(P4、P6)
密封材质 丁晴橡胶(X)、聚四氟乙烯(F)、全内衬聚四氟乙烯(F46


安装尺寸

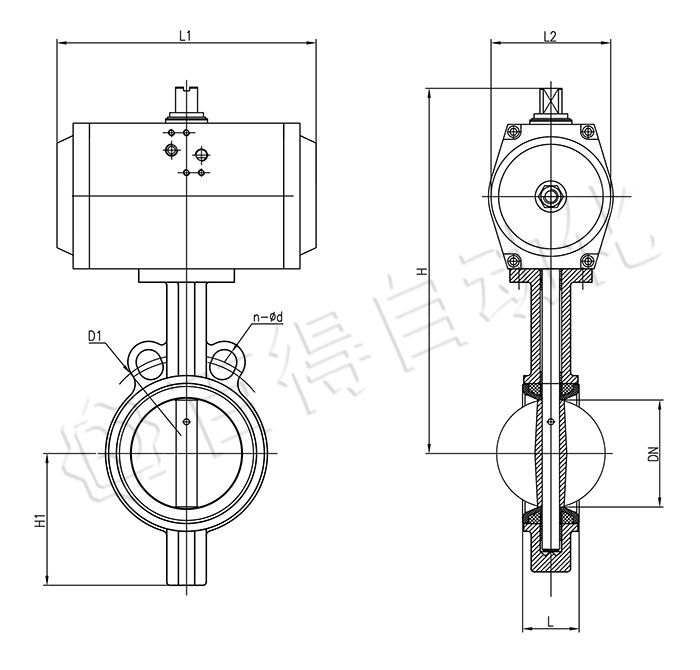

气动对夹式蝶阀安装尺寸图

气动对夹软密封蝶阀主要外形及连接尺寸D671(X、J、F、F4)-0.6、1.0MPa
公称通径DN 外形尺寸 连接尺寸

执行器型

双作用

L L1 L2 H H1 D D1 气动高 n-Φd
50 43 140 70 263 80 165 125 118 4-Φ18 GT63
65 46 140 70 277 89 185 145 118 4-Φ18 GT63
80 46 165 83 283 95 200 160 130 4-Φ18 GT75
100 52 182 91 330 114 220 180 138 4-Φ18 GT83
125 56 209 100 353 127 250 210 147 4-Φ18 GT92
150 56 222 120 382 139 285 240 170 4-Φ22 GT110
200 60 284 137 442 175 340 295 190 4-Φ22 GT127
250 68 378 172 525 203 395 350 228 4-Φ22 GT160
300 78 418 224 619 242 445 400 285 4-Φ22 GT190
350 78 452 224 673 267 505 460 285 4-Φ22 GT210
400 102 593 135 705 309 565 515 185 4-Φ22 BAW13
450 114 782 190 774 328 615 565 240 4-Φ26 BAW17
500 127 782 190 880 361 570 620 240 4-Φ26 BAW17
600 154 888 190 1020 459 780 725 240 4-Φ30 BAW20A
700 165 1098 235 1082 520 895 840 285 4-Φ30 BAW20
800 190 1309 310 1199 591 1015 950 360 4-Φ33 BAW25


相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
气动执行器在中海油泰州石化调试
气动执行器在中海油泰州石化调试
气动执行器在张家港迪爱生
气动执行器在张家港迪爱生
GT气动执行器在张家港迪爱生企业现场
GT气动执行器在张家港迪爱生企业现场
