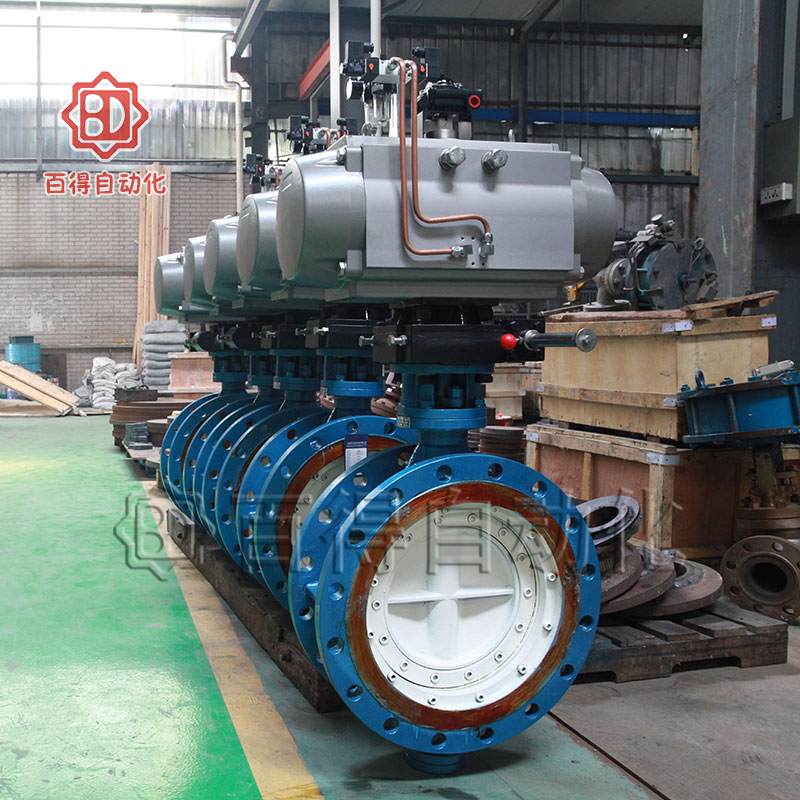

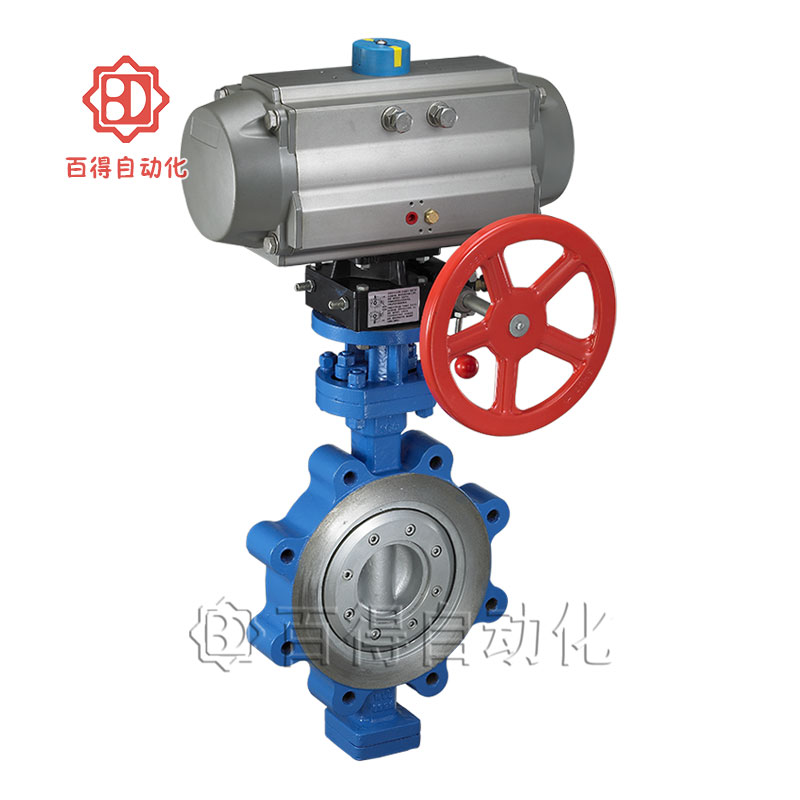

气动硬密封蝶阀由气动执行器和蝶阀组成。采用三维偏心原理设计，多层次密封结构,耐高温、耐高压、耐腐蚀、耐磨损，使蝶阀在运行工作密封性能卓越可靠,可达到气密封无泄漏，是一款长寿命节能型蝶阀产品。有切断、调节双重功能；广泛适用于冶金、化工、石油、热力、能源、轻工等领域。多种执行机构形式供选择、满足不同用户要求。
产品参数
|
气动硬密封蝶阀技术参数
|
|
公称通径
|
DN50~800mm
|
|
连接方式
|
法兰、对夹
|
|
执行器配置
|
AT、GT、AW、G型
|
|
气缸形式
|
双作用、单作用（弹簧复位）
|
|
控制方式
|
开关型、调节型、三段式（开度可选）
|
|
公称压力
|
16、25、40bar（如需更高压力订货时请注明）
|
|
气源压力
|
4~7bar
|
|
介质温度
|
W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）
|
|
密封材质
|
聚四氟乙烯（F）、金属硬密封（H）、硬质合金（Y）
|
安装尺寸
|

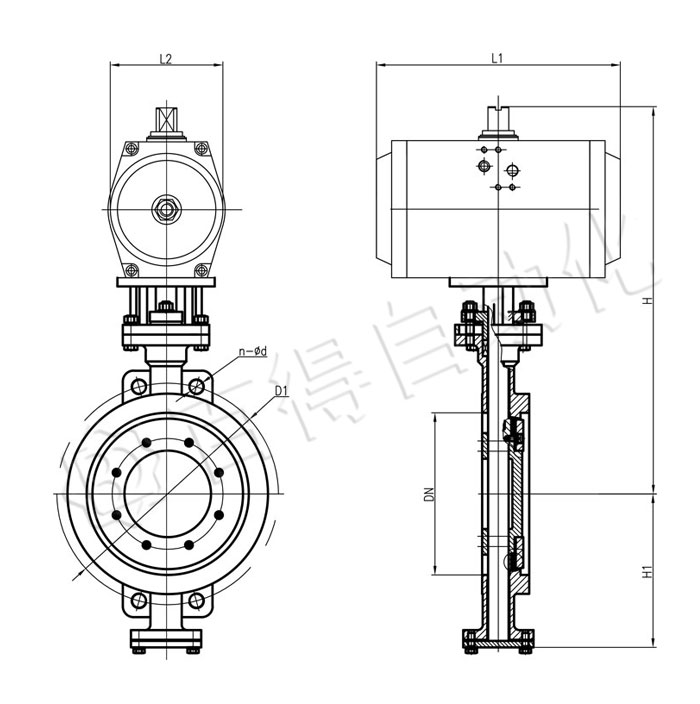

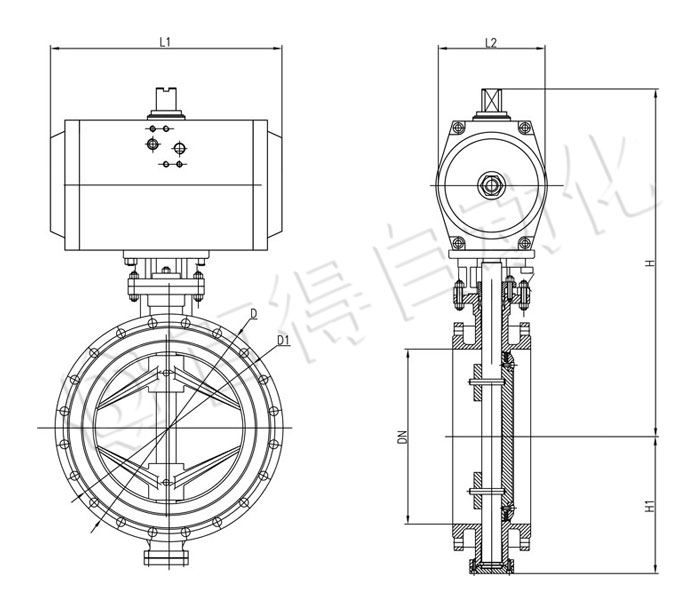

气动法兰式硬密封蝶阀主要外形及连接法兰尺寸D643（H、Y、W、F)1.6MPa
|
|
公称通径DN
|
外形尺寸
|
|
连接法兰尺寸
|
执行器型号
双作用
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
气动高
|
n-Φd
|
|
50
|
108
|
140
|
70
|
277
|
65
|
165
|
125
|
99
|
118
|
4-Φ18
|
GT63
|
|
65
|
112
|
165
|
83
|
287
|
75
|
185
|
145
|
118
|
130
|
4-Φ18
|
GT75
|
|
80
|
114
|
182
|
91
|
365
|
85
|
200
|
160
|
132
|
138
|
4-Φ18
|
GT83
|
|
100
|
127
|
209
|
100
|
420
|
130
|
220
|
180
|
156
|
147
|
4-Φ18
|
GT92
|
|
125
|
140
|
294
|
120
|
436
|
175
|
250
|
210
|
184
|
170
|
4-Φ18
|
GT118
|
|
150
|
140
|
284
|
137
|
466
|
190
|
285
|
240
|
211
|
190
|
4-Φ22
|
GT127
|
|
200
|
152
|
378
|
172
|
593
|
215
|
340
|
295
|
266
|
228
|
4-Φ22
|
GT160
|
|
250
|
165
|
418
|
224
|
682
|
265
|
405
|
355
|
319
|
285
|
4-Φ22
|
GT190
|
|
300
|
178
|
593
|
135
|
725
|
305
|
460
|
410
|
370
|
185
|
4-Φ22
|
BAW13
|
|
350
|
190
|
782
|
190
|
832
|
340
|
520
|
470
|
429
|
240
|
4-Φ22
|
BAW17
|
|
400
|
216
|
782
|
190
|
862
|
360
|
580
|
525
|
480
|
240
|
4-Φ22
|
BAW17
|
|
450
|
222
|
888
|
190
|
945
|
400
|
640
|
585
|
548
|
240
|
4-Φ26
|
BAW20A
|
|
500
|
229
|
888
|
190
|
1058
|
430
|
715
|
650
|
609
|
240
|
4-Φ26
|
BAW20A
|
|
600
|
267
|
1098
|
235
|
1108
|
490
|
840
|
770
|
720
|
285
|
4-Φ30
|
BAW20
|
|
700
|
292
|
1309
|
310
|
1170
|
555
|
910
|
840
|
794
|
360
|
4-Φ30
|
BAW25
|
|
800
|
318
|
1309
|
310
|
1325
|
620
|
1025
|
950
|
901
|
360
|
4-Φ33
|
BAW25
|
|
气动对夹球阀主要外形及连接尺寸 Q672H-1.6MPa
|
|
公称通径DN
|
外形尺寸
|
连接尺寸
|
执行器型号双作用
|
|
d
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
气动高
|
n-Md
|
|
15
|
14
|
35
|
140
|
70
|
170
|
90
|
65
|
45
|
118
|
4-M14
|
GT63
|
|
20
|
19
|
38
|
165
|
83
|
175
|
100
|
75
|
55
|
130
|
4-M14
|
GT75
|
|
25
|
25
|
42
|
182
|
91
|
180
|
110
|
85
|
65
|
138
|
4-M14
|
GT83
|
|
32
|
29
|
50
|
209
|
100
|
215
|
130
|
100
|
78
|
147
|
4-M18
|
GT92
|
|
40
|
38
|
60
|
222
|
120
|
225
|
145
|
110
|
85
|
170
|
4-M18
|
GT110
|
|
50
|
48
|
70
|
294
|
120
|
248
|
160
|
125
|
100
|
170
|
4-M18
|
GT118
|
|
65
|
64
|
95
|
284
|
137
|
258
|
180
|
145
|
120
|
190
|
4-M18
|
GT127
|
|
80
|
76
|
118
|
361
|
172
|
300
|
190
|
160
|
135
|
228
|
8-M18
|
GT143
|
|
100
|
95
|
140
|
378
|
172
|
315
|
215
|
180
|
155
|
228
|
8-M18
|
GT160
|
|
125
|
112
|
175
|
593
|
185
|
375
|
245
|
210
|
185
|
185
|
8-M18
|
BAW13
|
|
150
|
135
|
210
|
782
|
240
|
428
|
280
|
240
|
210
|
240
|
8-M22
|
BAW17
|
