水轮机进水阀|浙江百得自动化

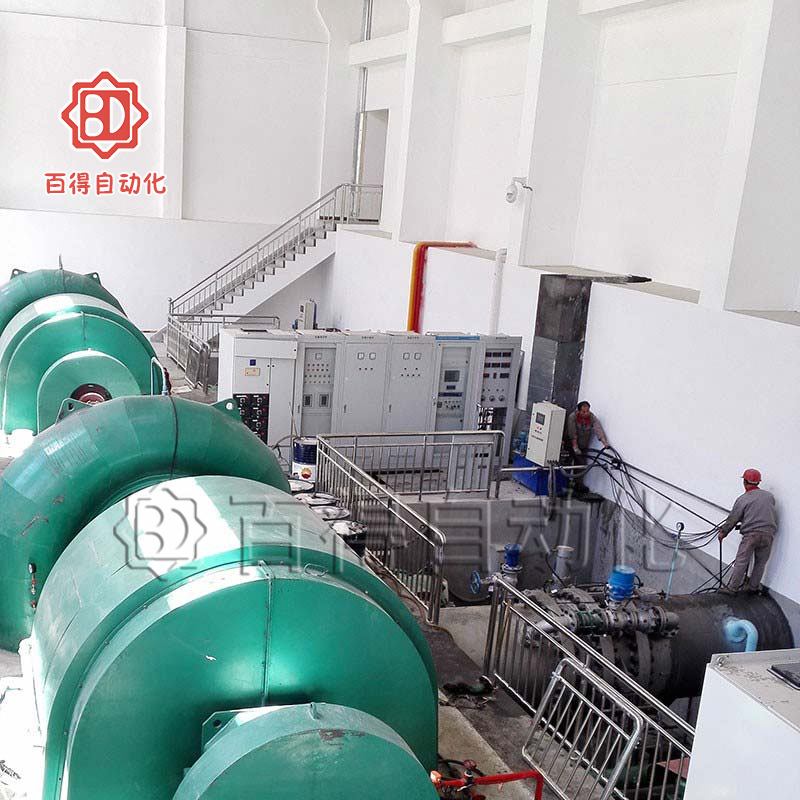

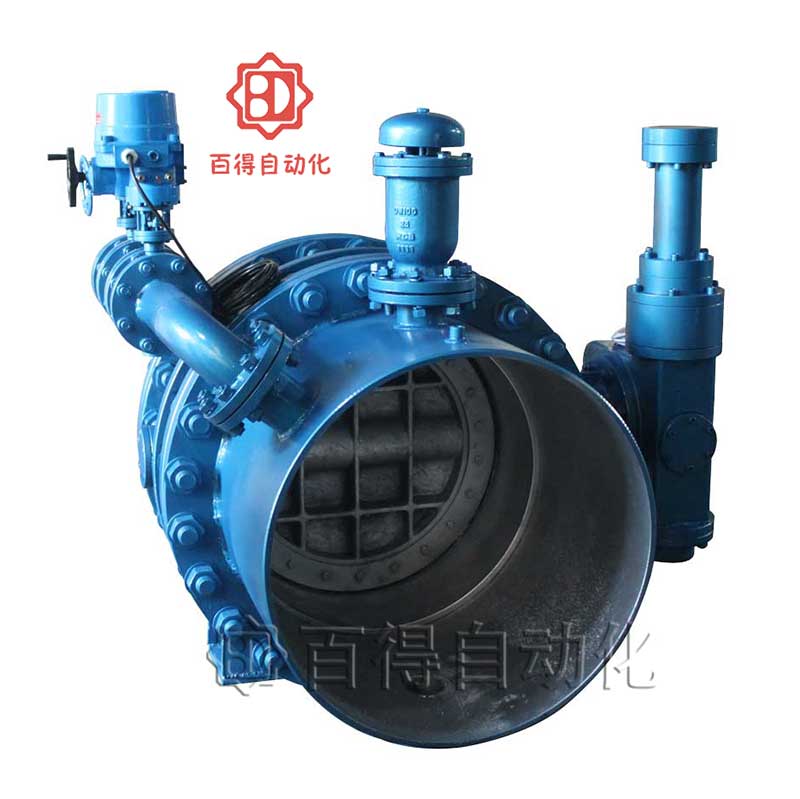

水轮机进水阀安装在水轮机进水口，是水轮机的进水阀。阀门与水轮机配合工作，通过PLC系统预设的启闭程序，有效实现管路可靠截止，起到保护整套系统安全的作用，因此它是一款安全阀。水轮机进水阀为机组停机检修提供了可靠的安全前提，在机组停机检修时减少机组漏水量，开机时快速充水，使机组快速进入工作状态；还可以有效防止水轮机组飞逸事件。

产品参数

产品名称：水轮机进水阀

所属系列：蓄能式液控阀门

公称通径：DN100～DN4000

公称压力：PN2.5～PN64

适用介质：清水、泥沙水、海水、水库水、油品、气体等

介质温度：≤80℃

开阀时间：3～120秒(可调)

关阀时间：3～120秒(可调)

动力电源：AC380V

控制电源：AC220V、DC220V、DC110V或DC24V

远程控制：开阀、关阀、停止

远程信号：无源的开关量信号、4～20mA模拟量阀位反馈信号

蓄能器式液控缓闭止回蝶阀液压站液压元件配置清单
序号	名称	生产厂家	备注
1	电机	大速电机	西门子ABB
2	油泵	合肥长源	长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟
3	蓄能器	宁波朝日	天津布柯玛、派克
4	电磁换向阀	北京华德	油研、力士乐、阿托斯、威格士
5	节流阀	北京华德	油研、力士乐、阿托斯、威格士
6	液控单向阀	北京华德	油研、力士乐、阿托斯、威格士
7	智能压力控制器	上海欧士伦	SOR、UE、日本横河
8	压力变送器	苏科仪表	罗斯蒙特、横河
9	单向阀	宁波克泰	中英合资、进口
10	电磁阀(常闭)	宁波克泰	中英合资、进口
11	节流阀	宁波克泰	中英合资、进口
12	截止阀	宁波克泰	中英合资、进口
13	电磁阀(常通)	宁波克泰	中英合资、进口
14	手动泵	宁波克泰	中英合资、进口
15	液位液温计	黎明液压
16	液位控制继电器	黎明液压
17	吸油过滤器	黎明液压
18	空气滤清器	黎明液压
19	压力表	黎明液压
20	充气工具	黎明液压
21	胶管接头	黎明液压

蓄能器式液控缓闭止回蝶阀液压站电器元件配置清单
序号	名称	生产厂家	产地	备注
1	断路器	Schnider	法国
2	开关电源	Schnider	法国
3	可编程PLC	西门子	德国
4	交流接触器	Schnider	法国
5	小型继电器	宏发	厦门
6	热继电器	Schnider	法国
7	转换开关	Schnider	法国
8	按钮开关	Schnider	法国
9	保险	Schnider	法国
10	指示灯	Schnider	法国
11	行程开关	欧姆龙	日本
12	端子	中南电子	广东
13	就地控制箱	百得	浙江
14	智能压力控制器	欧仕伦	上海
15	扩展模块			非常配
16	扩展模块			非常配
17	触摸屏			非常配

安装尺寸

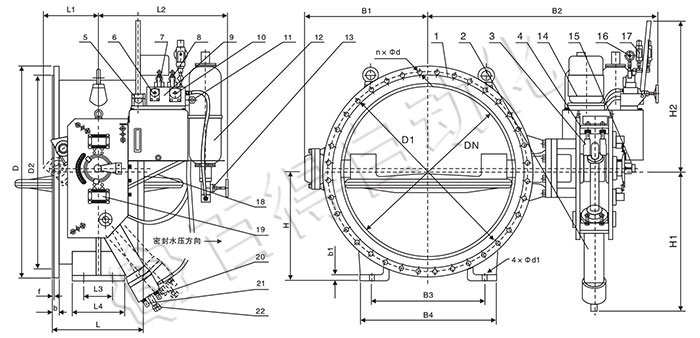

水轮机进水阀外形尺寸图

水轮机进水阀主要外形及连接尺寸（PN1.6MPa)																			单位（mm）
公称通径DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	H	H1	H2	B1	B2	B3	B4	b1	d1
300	270	460	410	375	26	4	12	27	210	705	100	150	300	650	860	280	765	320	380	30	30
350	290	520	470	429	28	4	16	27	210	705	100	140	300	650	860	305	810	320	380	30	30
400	310	580	525	480	32	4	16	31	210	705	120	180	300	650	860	365	860	340	420	30	30
500	350	715	650	609	34	4	20	34	210	705	150	220	350	650	860	440	930	400	500	40	32
600	390	840	770	720	35	5	20	37	235	740	150	250	405	730	1020	525	1066	430	546	40	32
700	430	910	840	794	35	5	24	37	235	740	180	290	460	730	1020	555	1080	570	700	40	32
800	470	1025	950	901	40	5	24	40	235	740	180	310	520	730	1020	605	1240	610	740	40	32
900	510	1125	1050	1001	40	5	28	40	380	890	180	320	570	960	1160	670	1310	700	860	40	35
1000	550	1255	1170	1112	42	5	28	43	380	890	200	360	640	960	1160	755	1360	740	900	40	35
1100	550	1370	1280	1222	42	5	28	43	380	890	200	360	710	960	1160	805	1410	760	920	40	35
1200	630	1485	1390	1328	45	5	32	49	380	890	200	360	750	960	1160	855	1500	790	950	40	35
1250	630	1535	1440	1378	46	5	32	49	460	920	200	360	810	1040	1210	910	1525	1140	1280	40	42
1300	710	1585	1490	1425	50	5	32	49	460	920	260	460	800	1040	1210	935	1565	820	960	40	42
1400	710	1685	1590	1530	54	5	36	49	460	920	260	460	865	1040	1210	1010	1630	840	1000	40	42
1500	790	1820	1710	1640	54	5	36	49	460	920	260	500	925	1040	1210	1055	1670	900	1040	40	42
1600	790	1930	1820	1750	56	5	40	56	540	980	270	500	980	1105	1320	1120	1830	960	1140	40	48
1750	870	2080	1970	1900	60	5	44	56	540	980	270	500	1070	1105	1320	1175	1955	1350	1500	45	48
1800	870	2130	2020	1950	60	5	44	56	540	980	270	500	1110	1105	1320	1210	1980	1370	1570	45	48
2000	950	2345	2230	2150	65	5	48	62	680	1040	360	600	1200	1250	1380	1380	2250	1370	1650	45	48
