蓄能器式液控缓闭止回蝶阀
蓄能器式液控缓闭止回蝶阀
http://www.baidevalve.com/upload/蓄能器式液控缓闭止回蝶阀

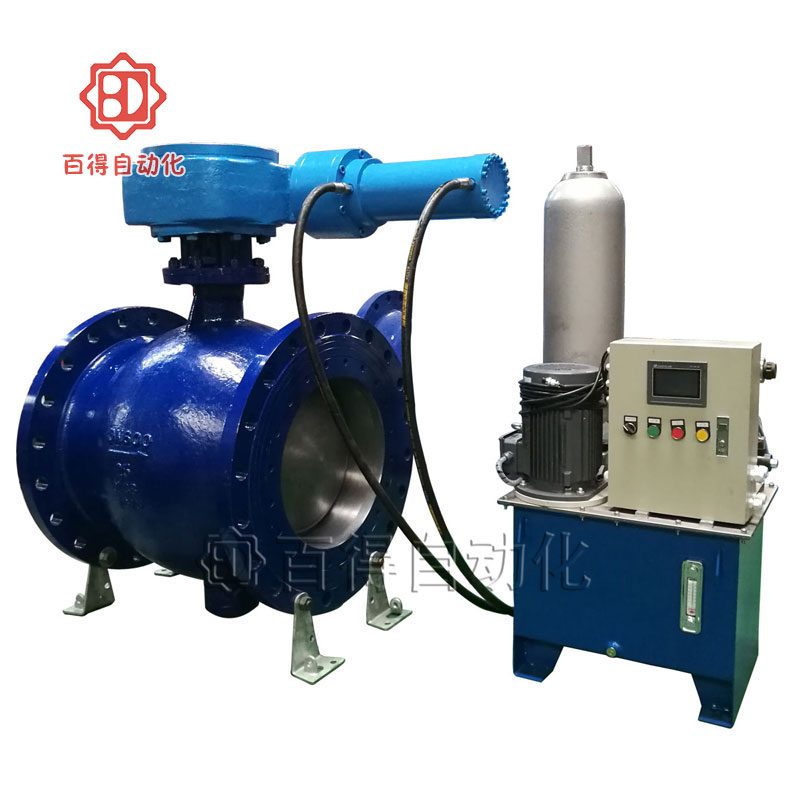

http://www.baidevalve.com/upload/蓄能器式液控缓闭止回球阀

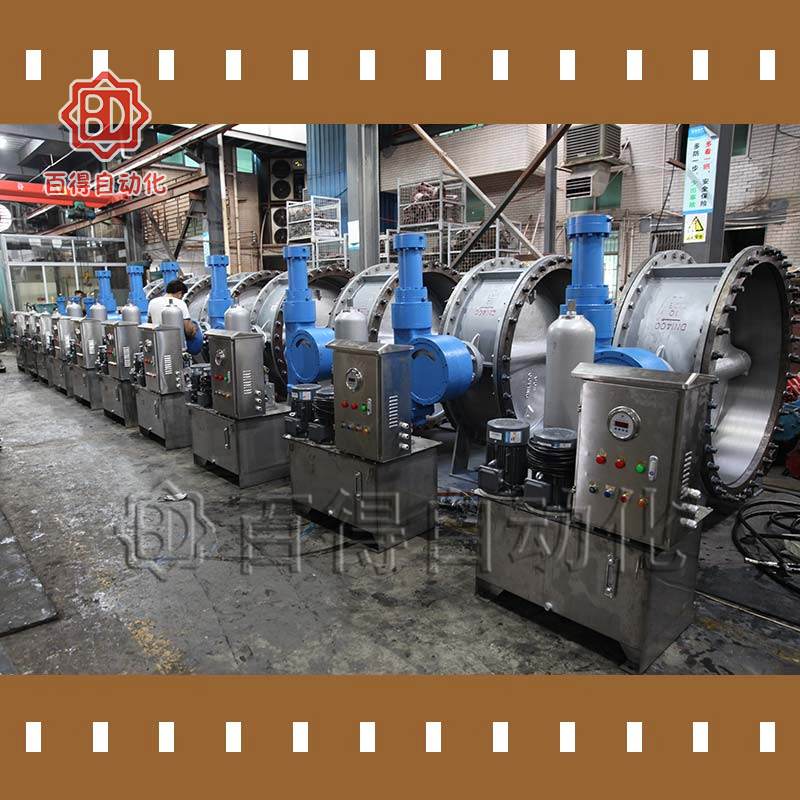

http://www.baidevalve.com/upload/蓄能器式液控蝶阀在车间组装

产品名称:蓄能式液控缓闭止回蝶阀

所属系列:蓄能式液控阀门

公称通径:DN100~DN4000

公称压力:PN2.5~PN64

适用介质:泥沙水、海水、水库水、油品等

介质温度:≤80℃

开阀时间:3~120秒(可调)

关阀时间:3~120秒(可调)

动力电源:AC380V


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

蓄能式液控缓闭止回蝶阀具备水泵出口的闸阀切断功能和止回阀的止回功能,且集机、电、液系统于一体,占地面积小。蓄能器为阀门启闭提供主动力源,可现场操作,也可微机集中控制;主要安装于水电站、水轮机进口,用作水轮机进口阀或安装于水利、电力、给排水等各类泵站的水泵出口。蓄能器式液控缓闭止回蝶阀由蝶阀、传动机构、液压站、电控箱等四部分组成。

产品参数

产品名称:蓄能式液控缓闭止回蝶阀

所属系列:蓄能式液控阀门

公称通径:DN100~DN4000

公称压力:PN2.5~PN64

适用介质:清水、泥沙水、海水、水库水、油品、气体等

介质温度:≤80℃

开阀时间:3~120秒(可调)

关阀时间:3~120秒(可调)

动力电源:AC380V

控制电源:AC220V、DC220V、DC110V或DC24V

远程控制:开阀、关阀、停止

远程信号:无源的开关量信号、4~20mA模拟量阀位反馈信号


蓄能器式液控缓闭止回蝶阀液压站

液压元件配置清单

序号

名称

生产厂家

备注

1

电机

大速电机

西门子ABB

2

油泵

合肥长源

长江液压、力士乐、油研、派克、阿托斯、威格士、台湾钰盟

3

蓄能器

宁波朝日

天津布柯玛、派克

4

电磁换向阀

北京华德

油研、力士乐、阿托斯、威格士

5

节流阀

北京华德

油研、力士乐、阿托斯、威格士

6

液控单向阀

北京华德

油研、力士乐、阿托斯、威格士

7

智能压力控制器

上海欧士伦

SORUE、日本横河

8

压力变送器

苏科仪表

罗斯蒙特、横河

9

单向阀

宁波克泰

中英合资、进口

10

电磁阀(常闭)

宁波克泰

中英合资、进口

11

节流阀

宁波克泰

中英合资、进口

12

截止阀

宁波克泰

中英合资、进口

13

电磁阀(常通)

宁波克泰

中英合资、进口

14

手动泵

宁波克泰

中英合资、进口

15

液位液温计

黎明液压

16

液位控制继电器

黎明液压

17

吸油过滤器

黎明液压

18

空气滤清器

黎明液压

19

压力表

黎明液压

20

充气工具

黎明液压

21

胶管接头

黎明液压

蓄能器式液控缓闭止回蝶阀液压站

电器元件配置清单

序号

名称

生产厂家

产地

备注

1

断路器

Schnider

法国

2

开关电源

Schnider

法国

3

可编程PLC

西门子

德国

4

交流接触器

Schnider

法国

5

小型继电器

宏发

厦门

6

热继电器

Schnider

法国

7

转换开关

Schnider

法国

8

按钮开关

Schnider

法国

9

保险

Schnider

法国

10

指示灯

Schnider

法国

11

行程开关

欧姆龙

日本

12

端子

中南电子

广东

13

就地控制箱

百得

浙江

14

智能压力控制器

欧仕伦

上海

15

扩展模块

非常配

16

扩展模块

非常配

17

触摸屏

非常配


安装尺寸

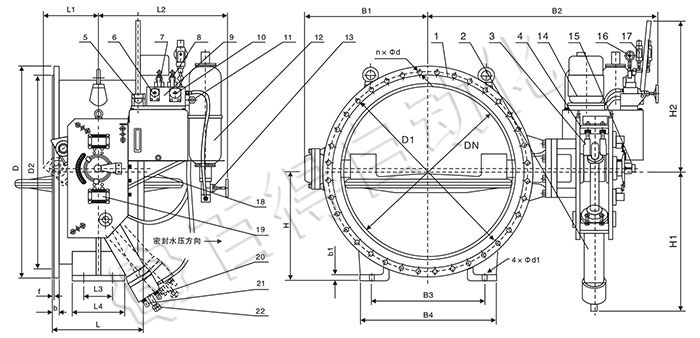

蓄能式液控缓闭止回蝶阀安装尺寸图


蓄能式液控缓闭止回蝶阀主要外形及连接尺寸(PN1.6MPa) 单位(mm)
公称通径DN L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 460 410 375 26 4 12 27 210 705 100 150 300 650 860 280 765 320 380 30 30
350 290 520 470 429 28 4 16 27 210 705 100 140 300 650 860 305 810 320 380 30 30
400 310 580 525 480 32 4 16 31 210 705 120 180 300 650 860 365 860 340 420 30 30
500 350 715 650 609 34 4 20 34 210 705 150 220 350 650 860 440 930 400 500 40 32
600 390 840 770 720 35 5 20 37 235 740 150 250 405 730 1020 525 1066 430 546 40 32
700 430 910 840 794 35 5 24 37 235 740 180 290 460 730 1020 555 1080 570 700 40 32
800 470 1025 950 901 40 5 24 40 235 740 180 310 520 730 1020 605 1240 610 740 40 32
900 510 1125 1050 1001 40 5 28 40 380 890 180 320 570 960 1160 670 1310 700 860 40 35
1000 550 1255 1170 1112 42 5 28 43 380 890 200 360 640 960 1160 755 1360 740 900 40 35
1100 550 1370 1280 1222 42 5 28 43 380 890 200 360 710 960 1160 805 1410 760 920 40 35
1200 630 1485 1390 1328 45 5 32 49 380 890 200 360 750 960 1160 855 1500 790 950 40 35
1250 630 1535 1440 1378 46 5 32 49 460 920 200 360 810 1040 1210 910 1525 1140 1280 40 42
1300 710 1585 1490 1425 50 5 32 49 460 920 260 460 800 1040 1210 935 1565 820 960 40 42
1400 710 1685 1590 1530 54 5 36 49 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42
1500 790 1820 1710 1640 54 5 36 49 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42
1600 790 1930 1820 1750 56 5 40 56 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48
1750 870 2080 1970 1900 60 5 44 56 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48
1800 870 2130 2020 1950 60 5 44 56 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48
2000 950 2345 2230 2150 65 5 48 62 680 1040 360 600 1200 1250 1380 1380 2250 1370 1650 45 48
2200 1000 2555 2440 2360 70 5 52 62 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 56
2250 1000 2605 2490 2410 70 5 52 62 680 1040 360 600 1330 1250 1380 1510 2375 1600 1880 45 56




相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例

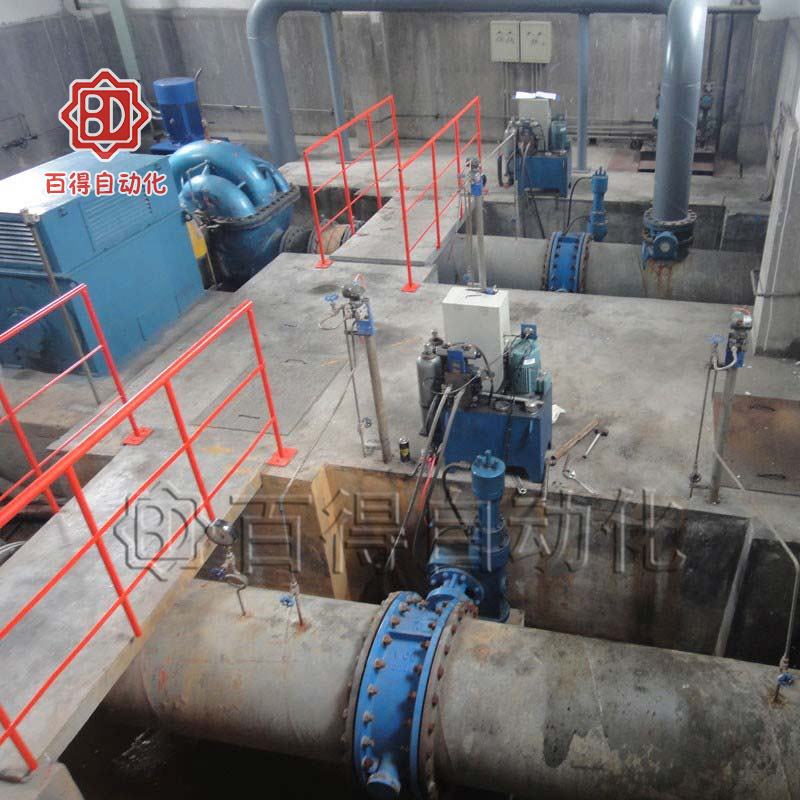

蓄能缓闭阀宁夏灵武某工程调试安装
蓄能缓闭阀宁夏灵武某工程调试安装
蓄能式液控阀门在广东亚太纸业
蓄能式液控阀门在广东亚太纸业

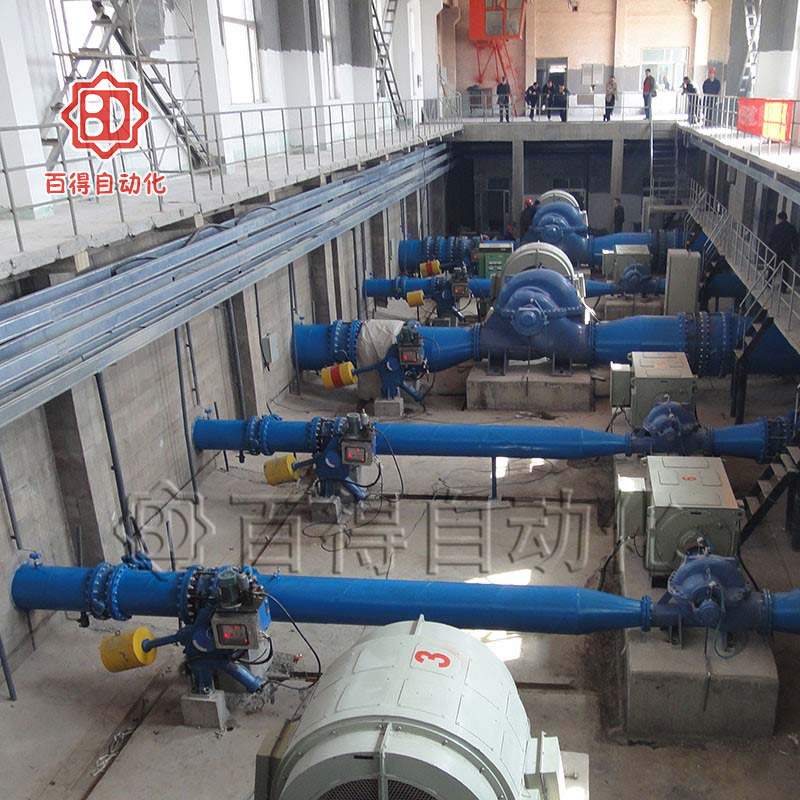

蓄能器式液控阀门在内蒙呼和浩特京能某电厂
