AT125S气动执行器（AT125SR）|浙江百得自动化

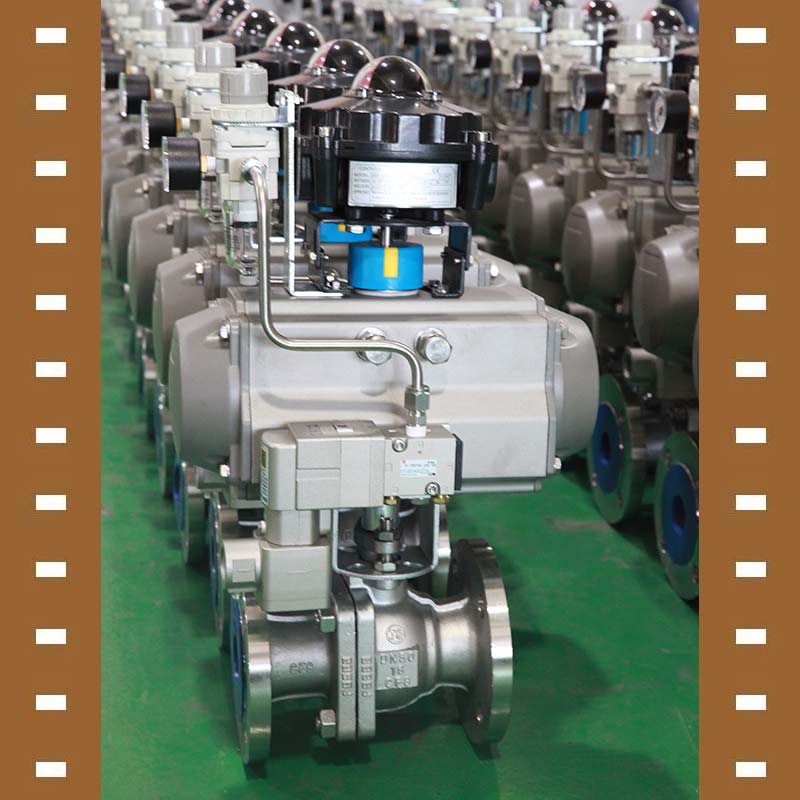

AT气动执行器是将气源压力经过90度变向，经一系列机械传动而转换成输出扭矩力的专用执行器。结构设计为双活塞齿条与齿轮传动，它的作用形式分为双作用与单作用（弹簧复位），作用方向可根据现场需要灵活设置成正作用或反作用。AT气动执行器区别于传统产品，集中在执行器一侧的调节螺栓更精确、更方便的调节阀门开闭位置；精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），耐磨性能更优越，使用寿命更经久。AT气动执行器适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。

产品参数

规格型号：AT125S（AT125SR）

型号意义：AT—气动执行器种类 125—气缸缸体内径 S—单作用

工作行程：90°±5°

适用气源：0.4～0.7MPa

气源接口：符合NRMAR标准

输出扭矩：77～140Nm（默认8根弹簧计算）

作用形式：单作用

环境温度：标准型-20℃～ +80℃

高温型-15℃～ +180℃

低温型-50℃～ +80℃

须在订货时确认！

电磁阀电源：AC220V或DC24V（也可按客户要求）

具体输出扭矩，请查看下方输出扭矩力详表。

AT单作用输出力矩表（Nm)
气源克服弹簧输出力矩（Nm)										弹簧输出力矩
气源压力		0.4MPa		0.5MPa		0.6MPa		0.7MPa		弹簧输出力矩
型号	弹簧数量	0° 开始	90° 结束	0° 开始	90° 结束	0° 开始	90° 结束	0° 开始	90° 结束	0° 开始	90° 结束
AT52S	8	7.3	4	10.8	7.5	14.3	11			9.9	6.6
AT63S	8	11.8	4	17.5	9.7	23.1	15.3			18.7	10.9
AT75S	8	23.5	8.7	34.8	20	46	31.2			36.3	21.5
AT88S	8	41.3	19.5	59	37.2	76.7	54.9			51.3	29.5
AT100S	8	76.4	40.4	102.1	66.1	127.8	91.8			62.5	40.0
AT115S	8	102.1	50	143.6	91.5	185.2	133.1			116.3	64.2
AT125S	8	137	74	190.9	127.9	244.5	181.5			140	77
AT145S	8	224.1	137.4	308.2	221.5	392.3	305.6			199	112.3
AT160S	8	269.4	142.5	379.1	252.2	488.8	361.9			296.4	169.5
AT180S	8	335.8	166.7	483.9	314.8	632.1	463			425.8	256.7
AT200S	8	492.2	263.8	698	469.6	903.7	675.3			559.1	330.7
AT245S	8	904.8	601.6	1265	961.8	1625.2	1322			839.1	535.9
AT265S	8	1339.5	872.8	1841.2	1374.5	2342.8	1876.1			1133.8	667.1
AT330S	8	2132	1623	3033	2524	3934	3424	4835	4325	1981	1472
AT400S	8	3959	2711	5627	4379	7294	6047	8962	7715	3960	2712

产品结构

AT气动执行器结构图

1	组合弹簧	5	导向轴承
2	端盖螺栓	6	调节螺钉
3	铝合金缸体	7	齿轮齿条
4	指示器	8

安装尺寸

AT气动执行器安装尺寸图

AT型气动执行器外形尺寸表
型号	AT52S	AT63S	AT75S	AT88S	AT100S	AT115S	AT125S	AT145S	AT160S	AT180S	AT200S	AT245S	AT265S	AT330S	AT400S
ISO flange	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F14	F14	F16	F16	F16	F25
L	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487	543	633	728	860	1050
B	26.5	30	30.5	32.5	38.5	42.5	45	47.5	52	58.5	62.5	78.5	165	-	-
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50	50
φD	40	40	40	40	40	56	56	65	65	80	80	115	115	115	115
E	59	72	84.5	97.5	111	127	136	156.5	169	190.5	213	251	298.5	371	435
F	69	85	102	115	127	145	157	177	196	220.5	245	298.5	330	405	486
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	206	245
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	207	252
Jmin	12	16	16	19	19	24	24	29	29	38	38	38	48	55	55
A	80	80	80	80	80	80	80	80	80	130	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30
φ01	42	50	50	50	70	70	70	102	102	140	140	165	165	165	245
φ0	-	-	70	70	102	102	102	125	125	-	-	-	-	-	-
P1	4-M6	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M16	4-M16	4-M20	4-M20	4-M20	8-M16
P	-	-	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	-	-	-	-	-	-
□Q	11	14	14	17	17	22	22	27	27	36	36	36	46	55	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40	40
W	32	32	32	32	32	32	32	32	32	32	32	45	45	45	45
Y	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M6×10	M6×10	M6×10	M6×10
Z	1/8^〃	1/8^〃	1/8^〃	1/8^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	3/8^〃	1/2^〃	1/2^〃	1/2^〃
