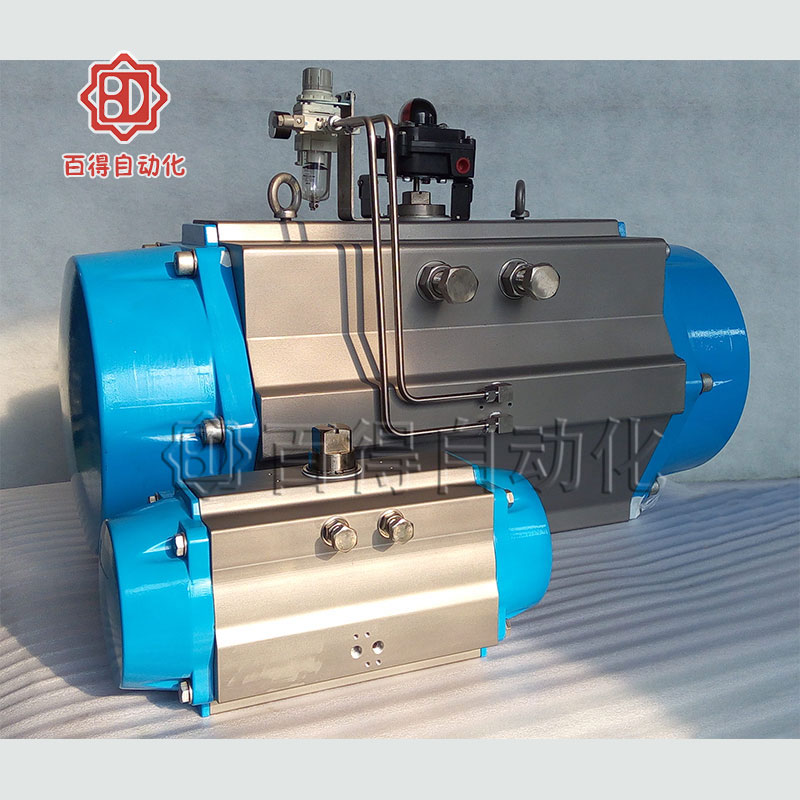

AT88气动执行器（AT88DA）|浙江百得自动化

AT气动执行器是将气源压力经过90度变向，经一系列机械传动而转换成输出扭矩力的专用执行器。结构设计为双活塞齿条与齿轮传动，它的作用形式分为双作用与单作用（弹簧复位），作用方向可根据现场需要灵活设置成正作用或反作用。AT执行器区别于传统产品，集中在执行器一侧的调节螺栓更精确、更方便的调节阀门开闭位置；精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），耐磨性能更优越，使用寿命更经久。AT气动执行器适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。

产品参数

规格型号：AT88（AT88DA）

型号意义：AT—气动执行器种类 88—气缸缸体内径（DA—双作用式）

工作行程：90°±5°

适用气源：0.4～0.7MPa

气源接口：符合NRMAR标准

输出扭矩：71-124Nm

作用形式：双作用

环境温度：标准型-20℃～+80℃

高温型-15℃～ +180℃

低温型-50℃～+80℃

须在订货时确认！

电磁阀电源：AC220V或DC24V（也可按客户要求）

具体输出扭矩，请查看下方输出扭矩力详表。

AT双作用输出力矩表（Nm)
型号	0.4MPa	0.5MPa	0.6MPa	0.7MPa
AT52DA	14	17	21	24
AT63DA	23	28	34	40
AT75DA	45	56	68	79
AT88DA	71	89	106	124
AT100DA	103	129	154	180
AT115DA	166	207	249	291
AT125DA	214	268	322	375
AT145DA	336	421	505	589
AT160DA	439	549	658	768
AT180DA	592	741	889	1037
AT200DA	820	1029	1234	1440
AT245DA	1440	1801	2161	2521
AT265DA	2007	2508	3010	3512
AT330DA	3604	4504	5405	6306
AT400DA	6671	8339	10007	11674

产品结构

AT型气动执行器结构图

1	组合弹簧	5	导向轴承
2	端盖螺栓	6	调节螺钉
3	铝合金缸体	7	齿轮齿条
4	指示器	8

安装尺寸

AT气动执行器安装尺寸图

AT型气动执行器外形尺寸表
型号	AT52	AT63	AT75	AT88	AT100	AT115	AT125	AT145	AT160	AT180	AT200	AT245	AT265	AT330	AT400
ISO flange	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F14	F14	F16	F16	F16	F25
L	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487	543	633	728	860	1050
B	26.5	30	30.5	32.5	38.5	42.5	45	47.5	52	58.5	62.5	78.5	165	-	-
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50	50
φD	40	40	40	40	40	56	56	65	65	80	80	115	115	115	115
E	59	72	84.5	97.5	111	127	136	156.5	169	190.5	213	251	298.5	371	435
F	69	85	102	115	127	145	157	177	196	220.5	245	298.5	330	405	486
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	206	245
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	207	252
Jmin	12	16	16	19	19	24	24	29	29	38	38	38	48	55	55
A	80	80	80	80	80	80	80	80	80	130	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30
φ01	42	50	50	50	70	70	70	102	102	140	140	165	165	165	245
φ0	-	-	70	70	102	102	102	125	125	-	-	-	-	-	-
P1	4-M6	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M16	4-M16	4-M20	4-M20	4-M20	8-M16
P	-	-	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	-	-	-	-	-	-
□Q	11	14	14	17	17	22	22	27	27	36	36	36	46	55	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40	40
W	32	32	32	32	32	32	32	32	32	32	32	45	45	45	45
Y	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M6×10	M6×10	M6×10	M6×10
Z	1/8^〃	1/8^〃	1/8^〃	1/8^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	3/8^〃	1/2^〃	1/2^〃	1/2^〃
