AW20气动执行器|浙江百得自动化

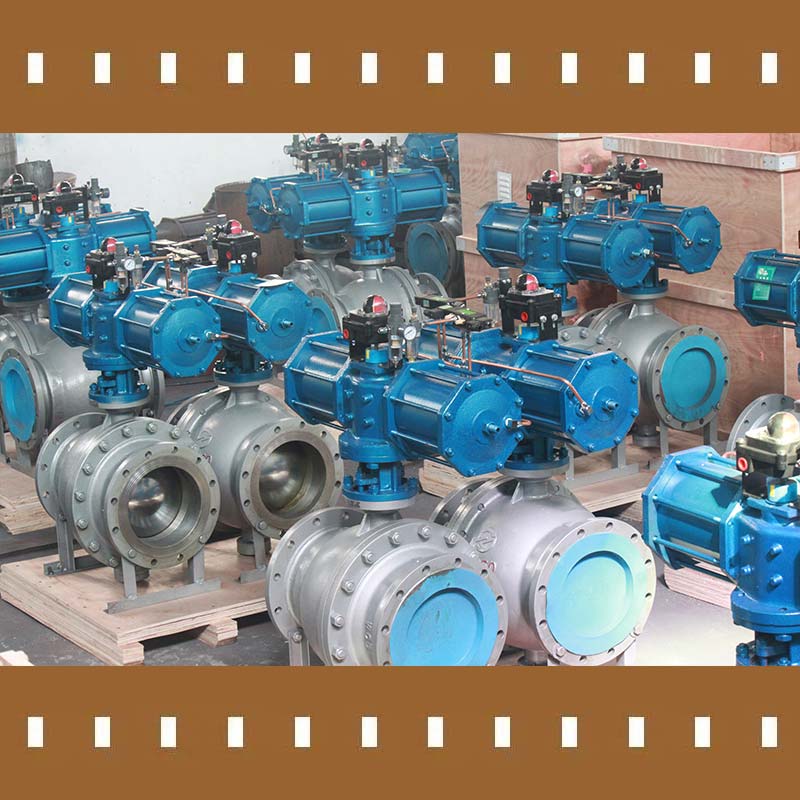

AW气动执行器以压缩空气为动力，拔叉式的传动结构，适合制造大尺寸的气缸缸体；U型曲线特性的输出扭矩更适用于大口径球阀、蝶阀的开闭和调节，也适用于其他做90°回转的大型阀门控制。分单双作用形式，可配置电磁阀、定位器、回信器、过滤器、减压阀及手动操作装置。

产品参数

规格型号：AW20

型号意义：AW—气动执行器种类 20—气缸内径尺寸

工作行程：90°±5°

两端调整：±5°

适用气源：0.4～0.7MPa（最大1.0MPa）

输出扭矩：3821～5730Nm（不同供气压力输出扭矩力各异）

作用形式：双作用

环境温度：标准型-20℃～ +80℃

高温型-15℃～ +180℃

低温型-50℃～ +80℃

须在订货时确认！

电磁阀电源：AC220V或DC24V（也可按客户要求）

具体输出扭矩，请查看下方输出扭矩力详表。

AW双作用输出力矩表（Nm)
型号	气源压力Mpa
	0.3MPa		0.4MPa		0.5MPa		0.6MPa		0.7MPa
	起始终点	运行扭矩	起始终点	运行扭矩	起始终点	运行扭矩	起始终点	运行扭矩	起始终点	运行扭矩
AW13	599	355	799	474	999	592	1198	711
AW17	1285	763	1714	1017	2142	1271	2570	1525
AW20A	1601	1130	2135	1507	2669	1884	3203	2260
AW20	2866	1701	3821	2269	4777	2836	5730	3400
AW25	4918	2919	6558	3892	7869	4865	9837	5838
AW28	6871	4080	9162	5440	11453	6800	13740	8160
AW355	14000	8310	18670	11080	23337	13850	28005	16620	32672	19390
AW490	32550	17250	43400	23000	54250	28750	65100	34500	75950	40250
AW600	49305	29580	65740	39440	82175	49300	98610	59160	115045	69020
AW700	67048	38180	89400	50910	111750	63648	134100	76377	156450	89107

产品结构

AW气动执行器外形图

1	输出轴	5	箱体
2	调节螺丝	6	弹簧缸
3	缸体	7	手柄
4	连接尺寸	8

安装尺寸

AW气动执行器连接尺寸图

AW型气动执行器外形尺寸表

型号

气源接口

Rc-g

n-M

AW13

593

185

3-1/4^〃

132

φ175

φ140

4-M16

□27

深30

φ100

AW17

782

240

3-3/8^〃

105

175

φ205

φ165

4-M20

□36

深40

φ120

130

AW20a

888

240

3-3/8^〃

105

175

φ205

φ165

4-M20

□36

深40

φ120

130

AW20

1098

285

3-3/8^〃

115

232

φ230

φ165

4-M20

□46

深50

φ130

130

AW25

1309

360

3-1/2^〃

150

278

φ300

φ254

4-M16

□55

深60

φ200

130

AW28

1427

360

3-1/2^〃

150

300

φ350

φ298

4-M20

□55

深60

φ230

130
