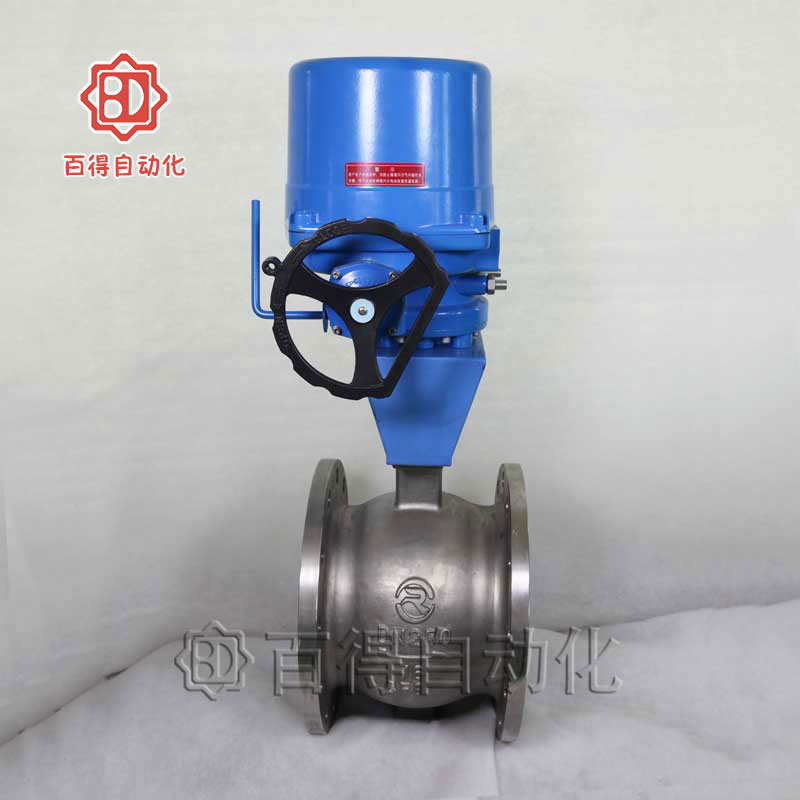

电动偏心半球阀,PQ947
电动偏心半球阀,PQ947
http://www.baidevalve.com/upload/电动偏心半球阀,PQ947
http://www.baidevalve.com/upload/电动偏心半球阀,PQ947

产品名称:电动偏心半球阀

产品型号:PQ947

连接方式:法兰

结构形式:固定式

产品口径:DN40-600(可定制)

公称压力:1.0M-2.5MPa(可定制)

阀体材质:碳钢、不锈钢304、316

执行器形式:QH、QT型电动执行器

联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

浙江百得电动偏心半球阀PQ947搭载QT或者QH电动执行器(开关型、调节型、智能型、防爆型),阀芯的回转中心与旋转轴不同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,具有良好的稳定性,流量大,可调范围广等特点。

产品参数
电动偏心半球阀技术参数
公称通径 DN50-1000mm
连接方式 法兰
执行器选配 QT系列、QH系列
控制方式 开关型、调节型、智能型、防爆型
公称压力 PN16、25、40、64bar(如需更高压力订货时注明)
电源电压 AC220V、AC380V、DC24V(其它特制)
介质温度 W1:-40~180℃、W2:-40~300℃
W3:-30~425℃、W4:-40~425℃
环境温度 标准型:-20~80℃
防护等级 IP55、IP65、IP67
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)
金属硬密封(H)、砸质合金(Y)


安装尺寸

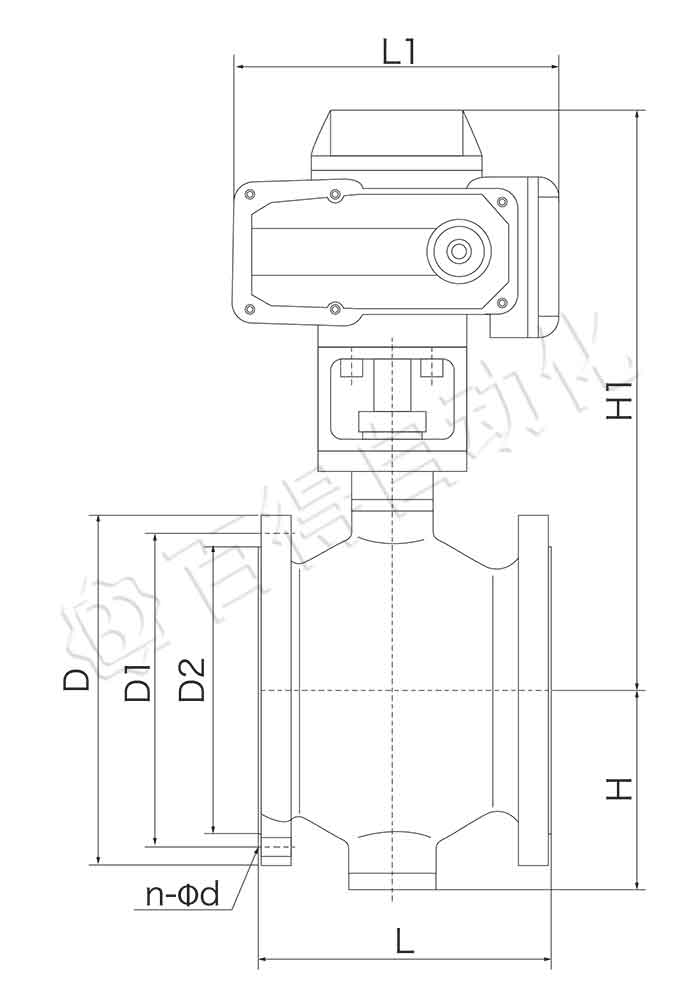

电动偏心半球阀,PQ947外形尺寸图

电动偏心半球阀主要外型及连接尺寸
公称通径DN L H H1 A D D1 D2 n-¢d

法兰式 对夹式
25 102 62 60 490 225 115 85 65 4-¢14
32 102 62 60 525 225 140 100 76 4-¢18
40 114 62 62 525 225 150 110 84 4-¢18
50 124 75 95 541 225 165 125 90 4-¢18
65 143 80 105 650 225 185 145 118 4-¢18
80 165 100 120 690 225 200 160 132 8-¢18
100 194 115 140 700 335 220 180 156 8-¢18
125 213 130 155 815 335 250 210 184 8-¢18
150 229 160 165 910 335 285 240 211 8-¢22
200 243 200 205 970 335 340 295 266 12-¢22
250 297 240 240 1090 335 405 355 319 12-¢26
300 338 334 270 1110 335 460 410 370 12-¢26
相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
电动执行器QH专利证书
电动执行器QH专利证书
电动执行器QT专利证书
电动执行器QT专利证书
QT4电动执行器防爆合格证
QT4电动执行器防爆合格证
QT3电动执行器防爆合格证
QT3电动执行器防爆合格证
QT2电动执行器防爆合格证
QT2电动执行器防爆合格证
QT1电动执行器防爆合格证
QT1电动执行器防爆合格证
QH电动执行器防爆合格证
QH电动执行器防爆合格证
