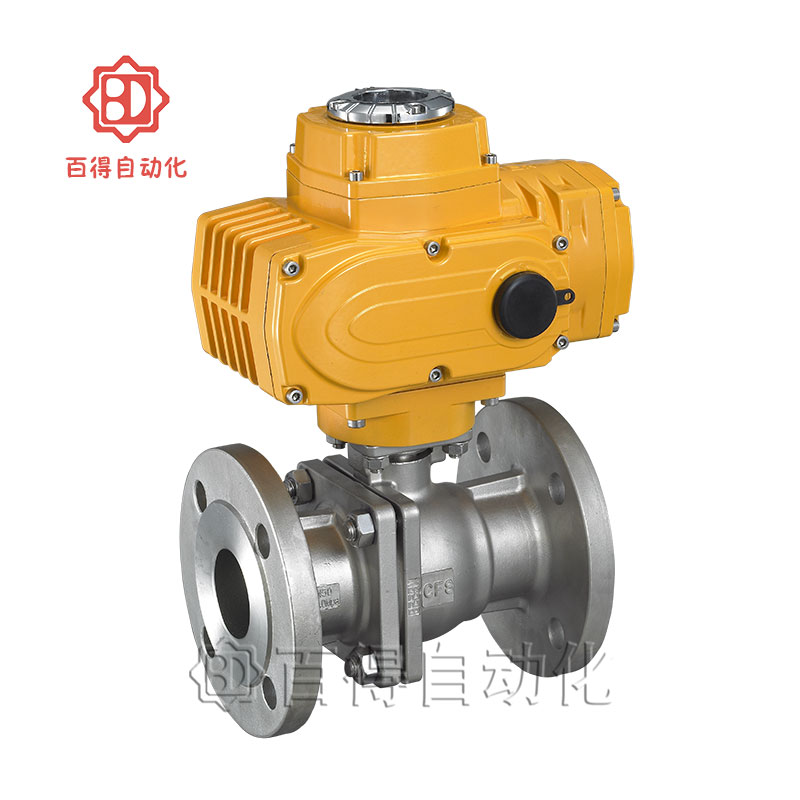

电动O型球阀由球阀连接电动执行器做90°回转启闭运动。采用直连方式，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等，属于使用比较广泛的一种管路控制装置。电动O型球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，可以对流体介质的流量、压力、温度、液位等参数达到自动化控制。
产品参数
|
电动O型球阀技术参数
|
|
公称通径
|
DN15-200mm
|
|
连接方式
|
法兰
|
|
执行器配置
|
QT、QH型
|
|
控制方式
|
开关型（电开、电关）、调节型、智能型
|
|
公称压力
|
PN16、25、40、64bar（如需更高压力订货时注明）
|
|
电源电压
|
AC220V、AC380V、DC24V（其它特制）
|
|
介质温度
|
W1:-40-180℃、W2:-40 - 300℃
|
|
W3:-30 - 425℃、W4:-40 -425℃
|
|
环境温度
|
标准型：-20 - 80℃
|
|
防护等级
|
IP55、IP65、IP67
|
|
阀体材质
|
碳钢(C)、不锈钢(P4、P6)
|
|
密封材质
|
聚四氟乙烯(F)、对位聚苯(PPL)
|
|
金属硬密封(H)、砸质合金(Y)
|
安装尺寸
|

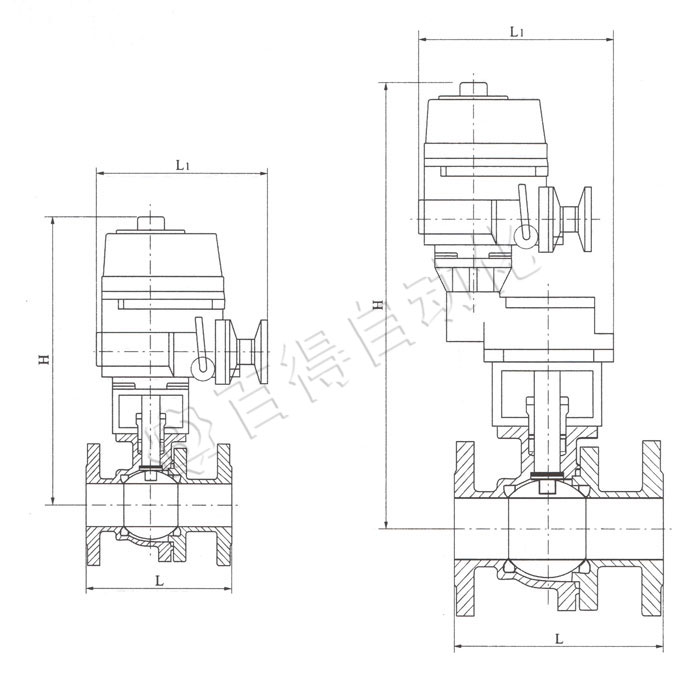

电动O型球阀主要外形及连接法兰尺寸 Q941F-1.6MPa
|
|
公称通径DN
|
外形尺寸
|
电动执行器
|
|
L
|
L1
|
H
|
电动高
|
|
|
15
|
130
|
241
|
365
|
256
|
QT1-10
|
|
20
|
130
|
368
|
|
25
|
140
|
373
|
|
32
|
165
|
395
|
|
40
|
165
|
405
|
|
50
|
203
|
415
|
|
65
|
222
|
272
|
441
|
263
|
QT2-15
|
|
80
|
241
|
451
|
QT2-20
|
|
100
|
305
|
290
|
520
|
423
|
QT3-30
|
|
125
|
356
|
601
|
QT3-50
|
|
150
|
394
|
331
|
641
|
477
|
QT4-80
|
|
200
|
457
|
666
|
QT4-100
|
|
250
|
533
|
959
|
QT4X-160
|
|
300
|
610
|
996
|
QT4X-200
|
相关资质
质量管理体系认证证书中文版
质量管理体系认证证书英文版
电动执行器QH专利证书
电动执行器QT专利证书
QT4电动执行器防爆合格证
QT3电动执行器防爆合格证
QT2电动执行器防爆合格证
QT1电动执行器防爆合格证
QH电动执行器防爆合格证
