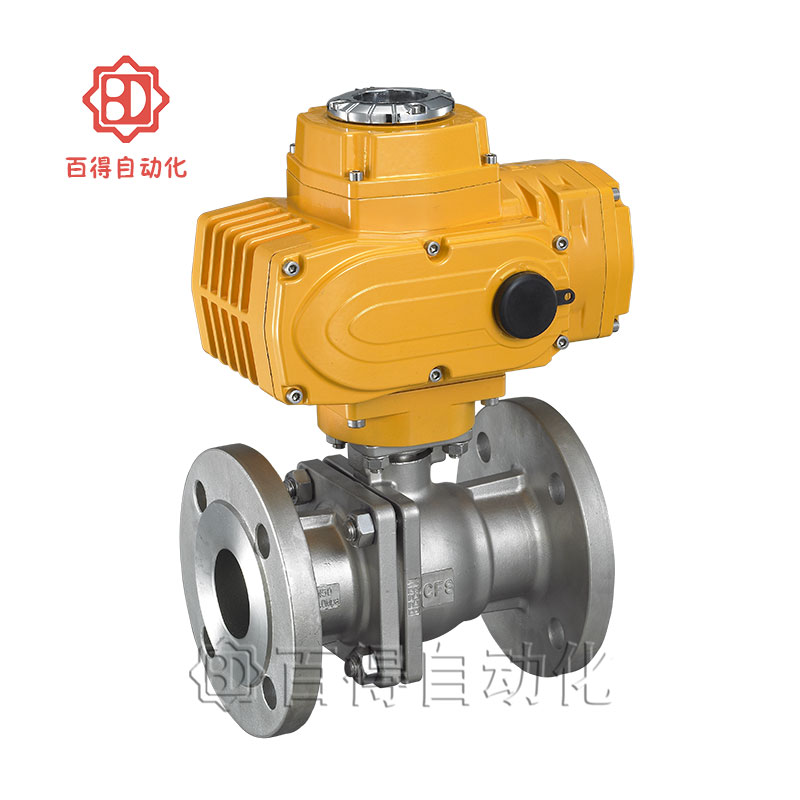

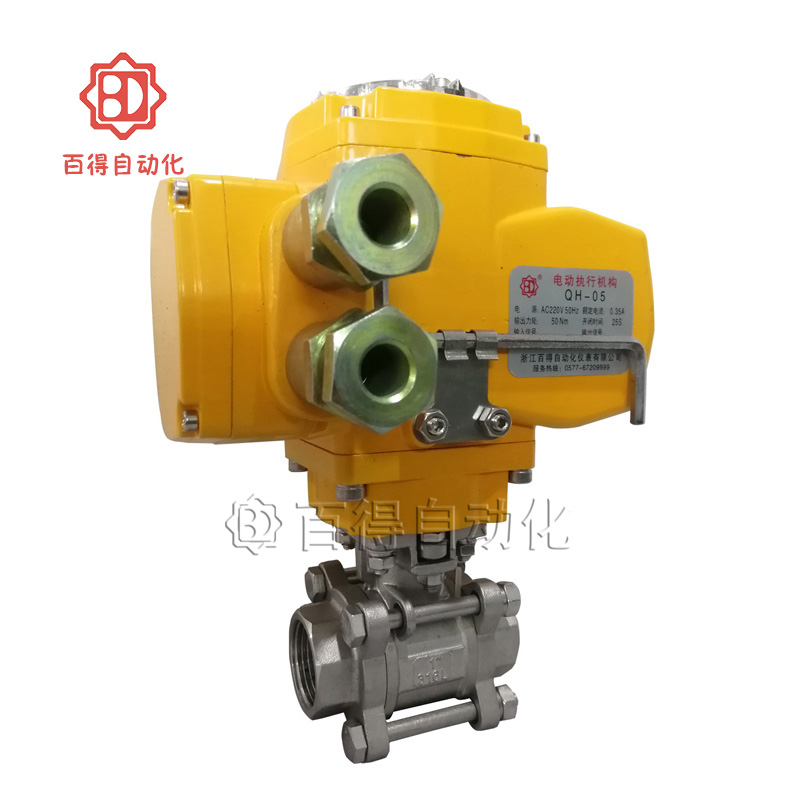

防爆电动球阀
防爆电动球阀
http://www.baidevalve.com/upload/防爆电动球阀
http://www.baidevalve.com/upload/防爆电动球阀
http://www.baidevalve.com/upload/防爆电动球阀

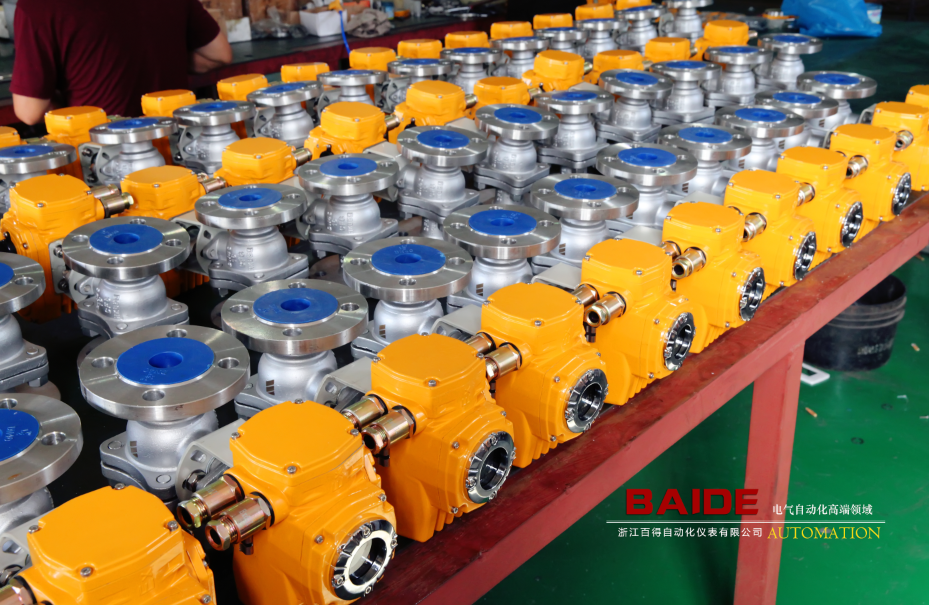

http://www.baidevalve.com/upload/防爆电动球阀生产车间

产品名称:防爆电动球阀

所属系列:电动球阀

规格型号:Q941,Q947,Q945,Q949

公称压力:10、16bar更高压力要求需注明

电源电压:AC220V、AC380V、DC24V(可定制)

阀体材质:碳钢(c)、不锈钢(P4、P6),可定制

执行器形式:QT防爆型、QH防爆型


联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

浙江百得自动化生产的防爆电动球阀Q941,Q947,Q945,Q949可采用QT、QH两种执行器配套各种连接形式、各种结构形式、各种阀体材质的球阀产品,百得电动防爆球阀具备国家有关防爆资质认证,可根据客户实际要求来制定产品的具体功能和配置。


产品参数
防爆电动球阀技术参数
公称压力(MPa) PN1.01.6MPa
泄漏量 软密封:零泄漏
阀体形式 两段式阀体(浮动球体)
两段式阀体(固定球体)
阀芯形式 “O”型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65   250:1
DN80-300    350:1
基本误差 ±1%
回差 1%
适用温度 密封面
PTFE180
配置执行机构 QT防爆型、QH防爆型、智能化模块
控制方式 开关到位灯(开关两位控制)、智能调节(420mA模拟量信号控制)


安装尺寸

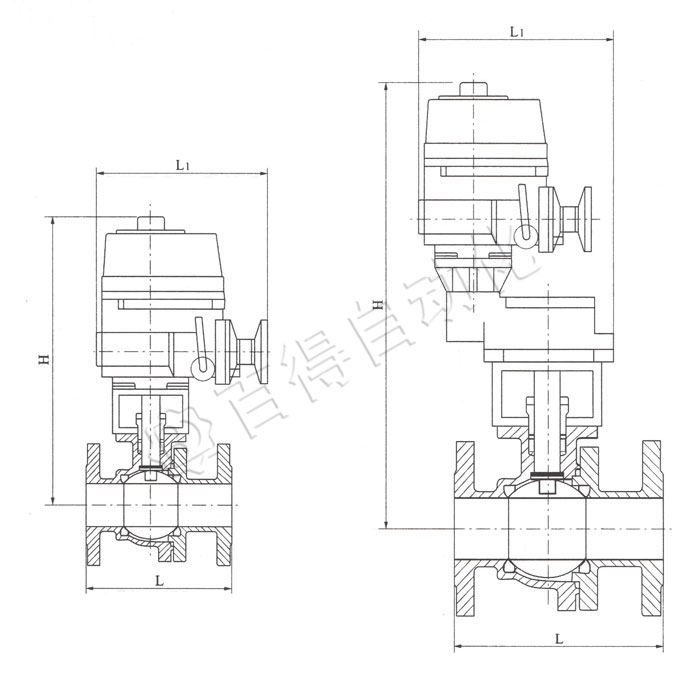

防爆电动球阀外形尺寸图

电动O型球阀主要外形及连接法兰尺寸 Q941F-1.6MPa
公称通径DN 外形尺寸 电动执行器 备注
L L1 H D 电动高
15 130 241 365 105 256 QT1-1
20 140 368 105
25 160 373 115
32 165 395 140
40 180 405 150
50 200 415 165
65 220 272 441 185 263 QT2-15
80 250 451 200 QT2-20
100 280 290 520 220 298 QT3-30
125 320 601 250 QT3-50
150 360 331 641 285 342 QT4-80
200 457 666 340 QT4-100
