电动三通球阀
电动三通球阀
http://www.baidevalve.com/upload/电动三通球阀

产品名称:电动三通球阀

产品型号:Q944F,Q945F

连接方式:法兰

结构形式:T型,Y型,L型

产品口径:DN15-300(可定制)

公称压力:1.0-6.4MPa(可定制)

阀体材质:碳钢、不锈钢304、316

执行器形式:QT、QH系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

电动三通球阀Q944F,Q945F可同时对三条管路流体进行换向、分流、合流、单独截流,是一款三通切换型调节阀,有法兰或内螺纹连接方式。根据不同流向切换要求,球芯可设计为L型、T型、Y型结构,三通电动球阀可实现对管道中流体各种不同组合的控制形式,可满足不同工况的各种控制要求。

产品参数
电动三通球阀技术参数
公称通径 DN15-200mm
连接方式 法兰,螺纹连接
执行器选配 QT系列、QH系列
控制方式 开关型、调节型、智能型、防爆型
公称压力 PN16、25、40、64bar(如需更高压力订货时注明)
电源电压 AC220V、AC380V、DC24V(其它特制)
介质温度 W1:-40-180℃、W2:-40   - 300℃
W3:-30 - 425℃、W4:-40 -425℃
环境温度 标准型:-20   - 80℃
防护等级 IP55、IP65、IP67
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)
金属硬密封(H)、砸质合金(Y)


安装尺寸

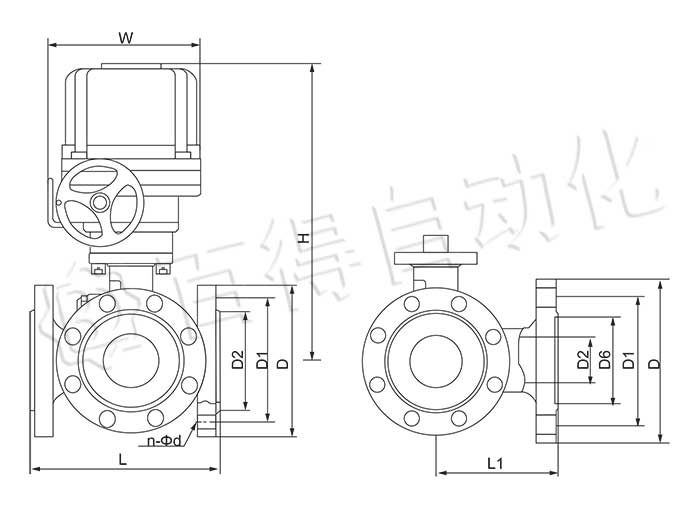

电动三通球阀,三通电动球阀,Q944F,Q945F外形尺寸图

Q945F电动三通球阀主要外型及连接尺寸1.6?6.4MPa
公称通径DN L L1 H(配CH) H(配HQ) W D D1 D2 n-¢d W D D1 D2


1.6MPa 6.4MPa
15 150 75 275 360 157 95 65 46 4-¢14 157 95 65 4-¢14
20 150 75 280 370 157 105 75 56 4-¢14 157 105 75 4-¢18
25 180 90 287 380 157 115 85 65 4-¢14 157 115 85 4-¢18
32 200 100 312 392 157 140 100 76 4-¢18 157 140 100 4-¢22
40 220 110 312 392 208 150 110 84 4-¢18 208 150 110 4-¢22
50 240 120 325 415 208 165 125 99 4-¢18 208 165 125 4-¢22
65 260 130 335 425 256 185 145 118 4-¢18 256 185 145 8-¢22
80 280 140 365 445 256 200 160 132 8-¢18 256 200 160 8-¢22
100 320 160 400 490 256 220 180 156 8-¢18 256 220 180 8-¢26
125 380 190 420 510 256 250 210 184 8-¢18 256 250 210 8-¢30
150 440 220 440 530 256 285 240 211 8-¢22 256 285 240 8-¢33
200 550 275 470 560 256 340 295 266 12-¢22 256 340 295 12-¢36
