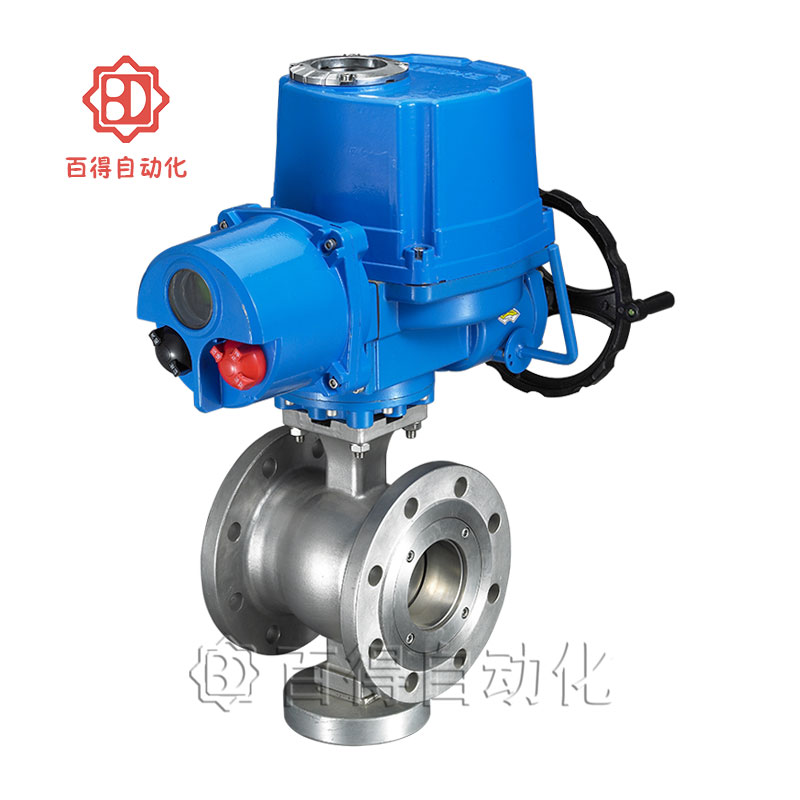

电动V型球阀
电动V型球阀
http://www.baidevalve.com/upload/电动V型球阀
http://www.baidevalve.com/upload/电动V型球阀
http://www.baidevalve.com/upload/电动V型球阀

产品名称:电动V型球阀

所属系列:电动球阀

规格型号:VQ947、VQ971

公称压力:PN16、25bar更高压力需注明

电源电压:AC220V、AC380V、DC24V其它特制

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:QT、QH型

联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

电动V型球阀由V型球阀配置电动执行器,既可用作控制调节阀,又可作关断切断阀,在管路中主要用来做切断速度快、分配或改变介质的流动方向,它将球阀和蝶阀的最佳控制特性结合为一体。连接方式有法兰式、丝扣式、对夹式等,阀门结构上有固定式、浮动式等等。

产品参数
电动V型法兰球阀技术参数
公称通径 DN25-500mm
连接方式 法兰
执行器配置 QTQH
控制方式 开关型(电开、电关)、调节型
公称压力 PN1625bar(如需更高压力订货时注明)
电源电压 AC220VAC380VDC24V(其它特制)
介质温度 W1:-40-180℃、W2:-40   - 300℃
W3:-30 - 425℃、W4:-40 -425℃
环境温度 标准型:-20   - 80℃
防护等级 IP55、IP65、IP67
阀体材质 碳钢(C)、不锈钢(P4P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)
金属硬密封(H)、砸质合金(Y)


安装尺寸

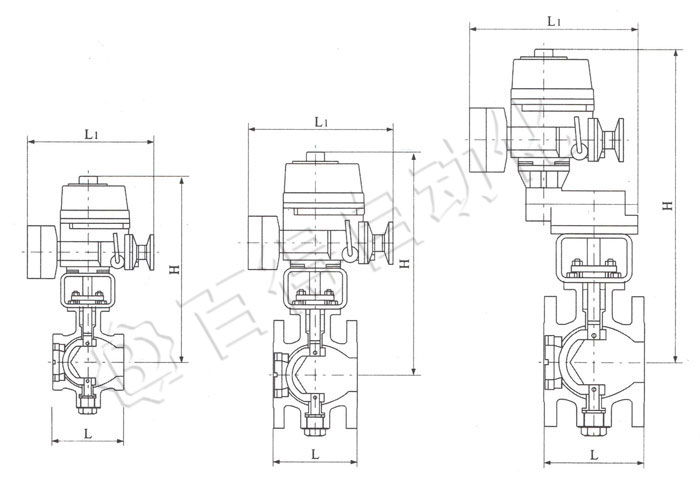

电动V型球阀安装尺寸图

电动V型球阀主要外形及连接法兰尺寸
公称通径DN 外形尺寸 电动执行器
L L1 H 电动高
法兰式 对夹式
25 102 50 241 390 256 QT1-10
40 114 60 405 QT1-10
50 124 75 405 QT1-10
65 145 85 272 450 263 QT2-15
80 165 100 290 450 423 QT3-30
100 194 115 505 QT3-40
125 210 135 610 QT3-50
150 229 160 331 625 477 QT4-80
200 243 200 820 QT4-100
250 297 240 820 QT4X-160
300 338 - 910 QT4X-200


相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
电动执行器QH专利证书
电动执行器QH专利证书
电动执行器QT专利证书
电动执行器QT专利证书
QT4电动执行器防爆合格证
QT4电动执行器防爆合格证
QT3电动执行器防爆合格证
QT3电动执行器防爆合格证
QT2电动执行器防爆合格证
QT2电动执行器防爆合格证
QH电动执行器防爆合格证
QH电动执行器防爆合格证
BAPL-610防爆信号盒防爆合格证
BAPL-610防爆信号盒防爆合格证
BAPL-410N信号盒防爆合格证
BAPL-410N信号盒防爆合格证
