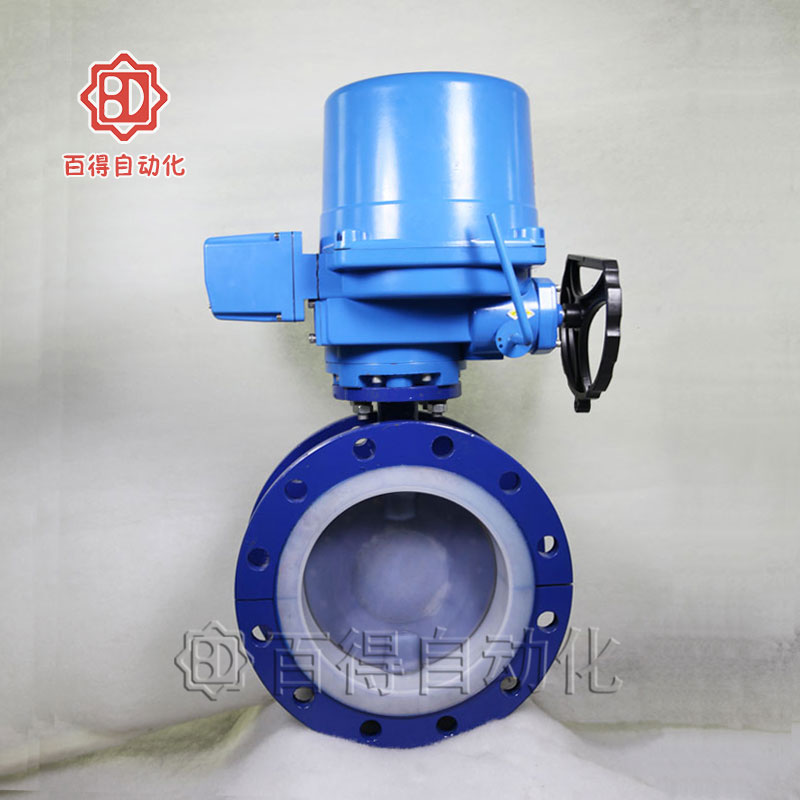

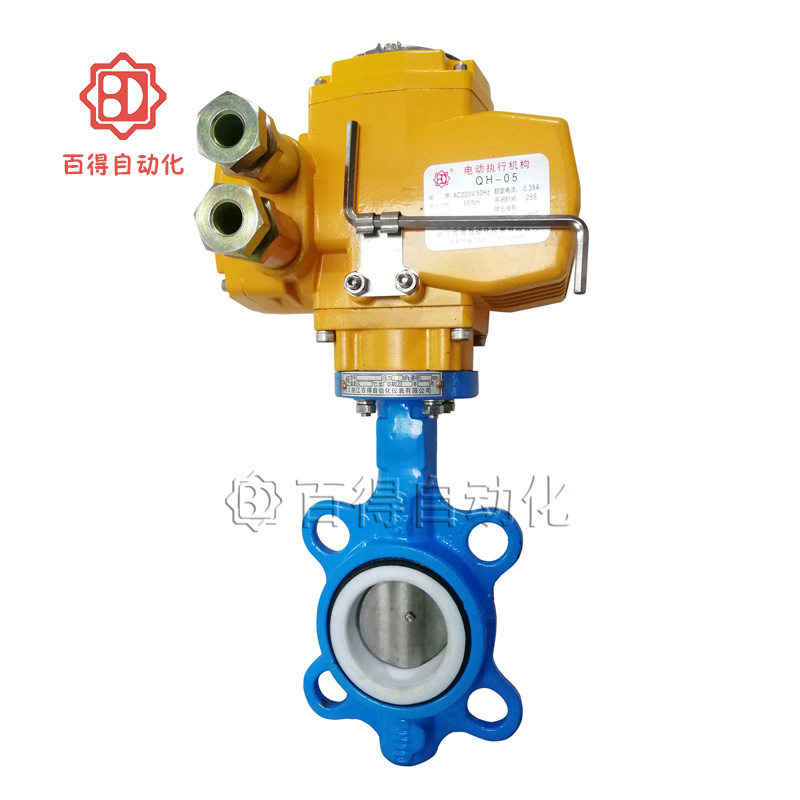

电动衬氟蝶阀
电动衬氟蝶阀
http://www.baidevalve.com/upload/电动衬氟蝶阀
http://www.baidevalve.com/upload/电动衬氟蝶阀
http://www.baidevalve.com/upload/防爆电动衬氟蝶阀

产品名称:电动衬氟蝶阀

阀门型号:D971F46,D941F46

产品口径:DN50~DN1200

结构形式:中线型(对夹式,法兰)

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN6、PN10、PN16

适用温度:-20℃~180℃

应用范围:腐蚀性液体、强酸、强碱、溶剂等

联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

百得电动衬氟蝶阀D971F46,D941F46,是在阀门过流部件、阀体、蝶板、阀杆上采用先进衬里技术,衬附较厚的高分子氟塑料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,衬氟电动蝶阀可依据客户要求,任意搭载AT、GT、AW、G系列执行器,可取代闸阀、截止阀和其它类型的切断、调节阀门。

产品参数
电动衬氟蝶阀技术参数
公称通径 DN50-1500(mm)
公称压力 PN0.6-1.6Mpa
泄 漏 量 A级(零泄漏)
连接方式 对夹、法兰
适用介质 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质
适用温度 -29℃—150℃
驱动方式 电动
电动执行器 QT、QH气动执行器
防护等级 IP54/IP67/IP68
控制形式 开关型/模拟量调节型/防爆型/智能型
电   压 AC220V/AC380V/AC110V/DC24V


安装尺寸

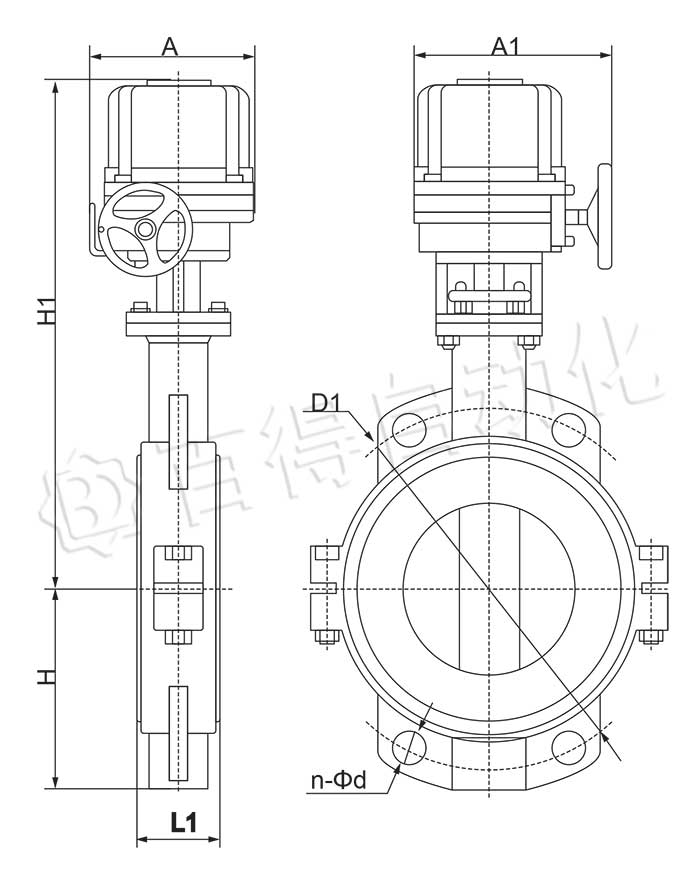

电动衬氟蝶阀外形尺寸图

D941F46电动衬氟蝶阀主要外型及连接尺寸0.6?1.6MPa
公称通径DN L H H1 A B D0 n-¢d D0 n-¢d D0 n-¢d






0.6MPa 1.0MPa 1.6MPa
50 43 63 438 125 125 110 4-¢14 125 4-¢18 125 4-¢18
65 46 70 453 125 125 130 4-¢14 145 4-¢18 145 4-¢18
80 46 83 478 125 125 150 4-¢18 160 8-¢18 160 8-¢18
100 52 105 519 125 125 170 4-¢18 180 8-¢18 180 8-¢18
125 56 115 713 325 245 200 8-¢18 210 8-¢18 210 8-¢18
150 56 137 749 325 245 225 8-¢18 240 8-¢22 240 8-¢22
200 60 164 843 325 245 280 8-¢18 295 8-¢22 295 12-¢22
250 68 206 947 363 313 335 12-¢18 350 12-¢22 355 12-¢26
300 78 230 1013 363 313 395 12-¢22 400 12-¢22 410 12-¢26
350 78 248 1046 363 313 445 12-¢22 460 16-¢22 470 16-¢26
400 102 289 1135 363 313 495 16-¢22 515 16-¢26 525 16-¢30
450 114 320 1328 465 539 550 16-¢22 565 20-¢26 585 20-¢30
500 127 343 1226 546 431 600 20-¢22 620 20-¢26 650 20-¢33
600 154 413 1394 546 556 705 20-¢26 725 20-¢30 770 20-¢36
700 165 478 1534 546 556 810 24-¢26 840 24-¢30 840 24-¢36
800 190 525 1659 546 556 920 24-¢30 950 24-¢33 950 24-¢39
900 203 585 1748 617 706 1020 24-¢30 1050 28-¢33 1050 28-¢39
1000 216 640 1805 632 706 1120 28-¢30 1160 28-¢36 1170 28-¢42
1200 254 155 2035 632 706 1340 32-¢33 1380 32-¢39 1390 32-¢48
