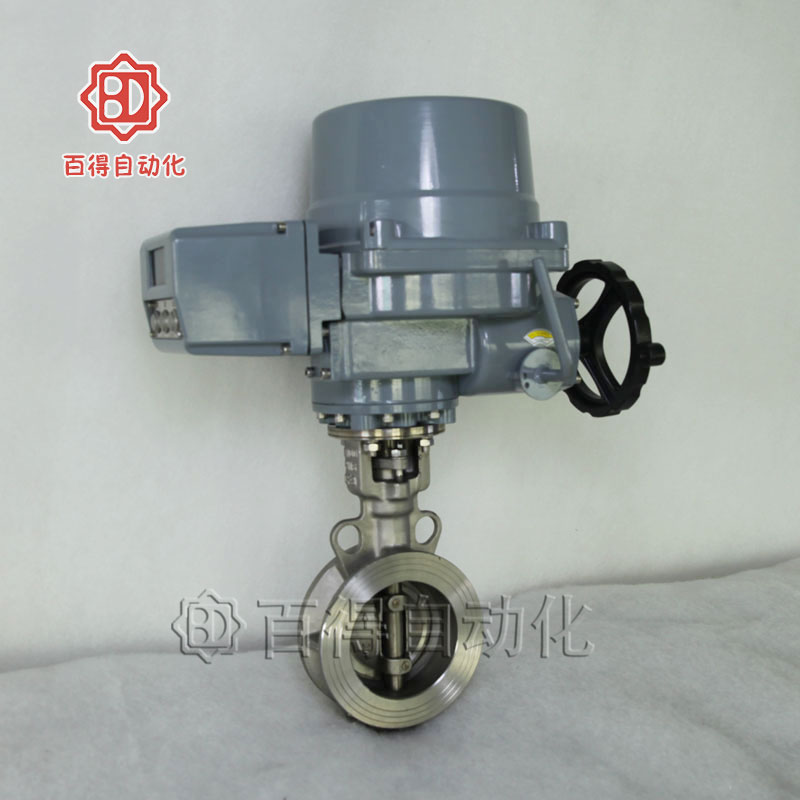

电动硬密封蝶阀
电动硬密封蝶阀
http://www.baidevalve.com/upload/电动硬密封蝶阀
http://www.baidevalve.com/upload/电动硬密封蝶阀

产品名称:电动硬密封蝶阀

所属系列:电动蝶阀

规格型号:D941,D971

公称压力:PN6、10、16bar更高压力需注明

电源电压:AC220V、AC380V、DC24V(可定制)

阀体材质:碳钢(c)、不锈钢(P4、P6)

执行器形式:QT、QH型


联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

电动硬密封蝶阀D941,D971其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。由于采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。


产品参数
电动硬密封蝶阀技术参数
公称通径 DN50-800mm
连接方式 法兰
执行器选配 QT系列、QH系列
控制方式 开关型(电开、电关)、调节型、现场控制一体化智能型、防爆型
公称压力 PN6、10、16bar(如需更高压力订货时注明)
电源电压 AC220V、AC380V、DC24V(其它特制)
介质温度 1:-40   - 180℃
W3:-30 - 425℃、W4:-40 - 425℃
环境温度 标准型:-20   - 80℃
防护等级 IP55、IP65、IP67
阀体材质 碳钢(c)、不锈钢(P4、P6)


安装尺寸

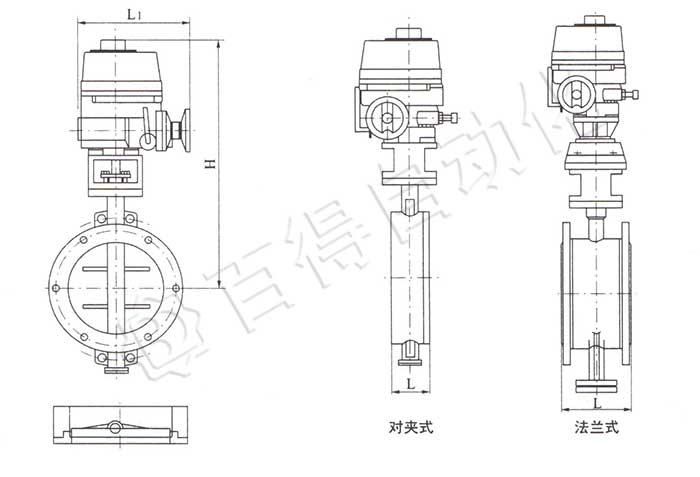

电动硬密封蝶阀外形尺寸图

电动硬密封蝶阀主要外形及连接尺寸 1.6MPa
公称通径DN 外形尺寸 电动执行器 备注
L L1 H 电动高
法兰 对夹
50 108 43 241 395 256 QT1-10
65 112 46 412
80 114 49 272 422 263 QT2-15
100 127 56 424
125 140 64 488 QT2-20
150 140 70 493
200 152 71 290 587 298 QT3-30
250 165 76 605 QT3-50
300 178 83 331 668 342 QT4-100
350 190 92 331 698 477 QT4X-160
400 216 102
716
QT5-200
450 222 114 936 QT5-250
500 229 127 965 QT5-300
600 267 154 1045 QT5-450
