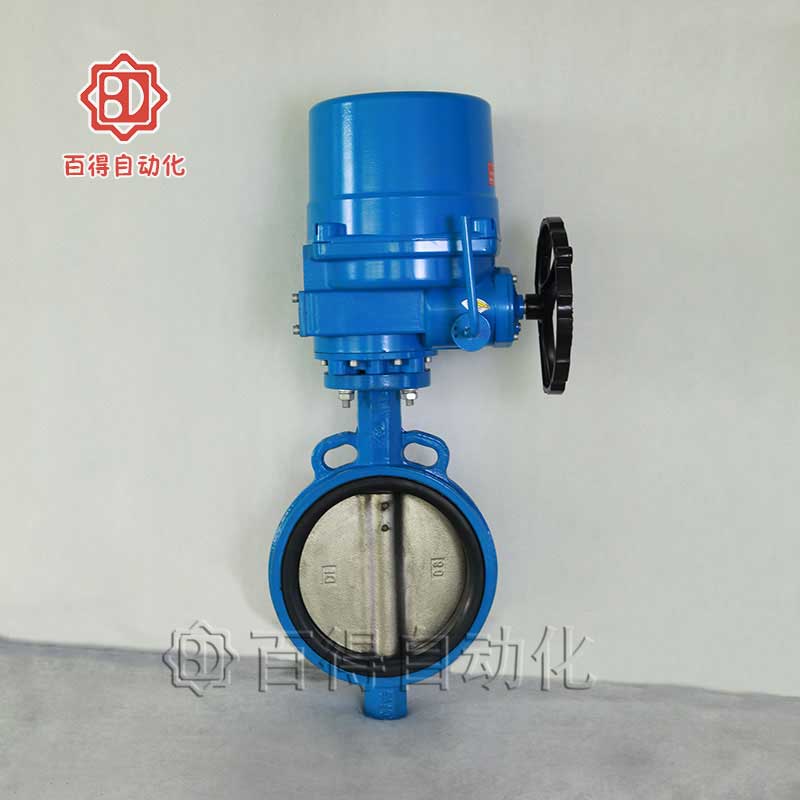

电动衬胶蝶阀,D971J,D941J
电动衬胶蝶阀,D971J,D941J
http://www.baidevalve.com/upload/电动衬胶蝶阀,D971J,D941J
http://www.baidevalve.com/upload/电动衬胶蝶阀,D971J,D941J

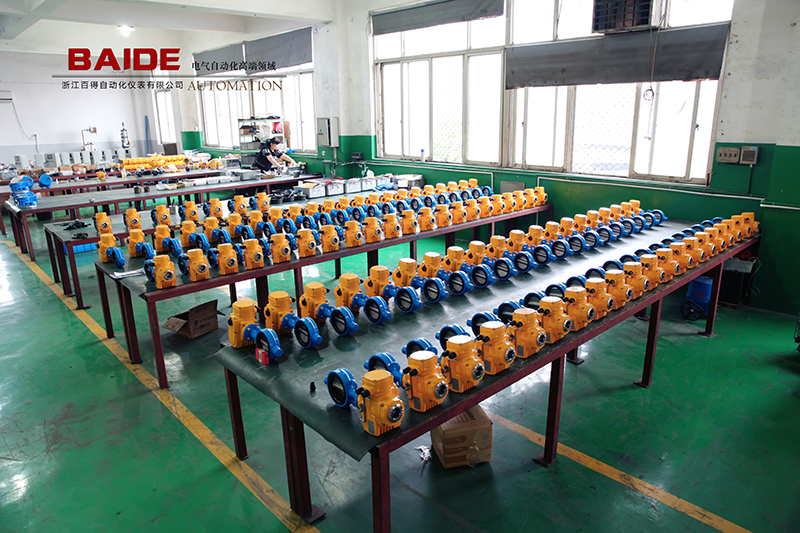

http://www.baidevalve.com/upload/电动衬胶蝶阀生产情况

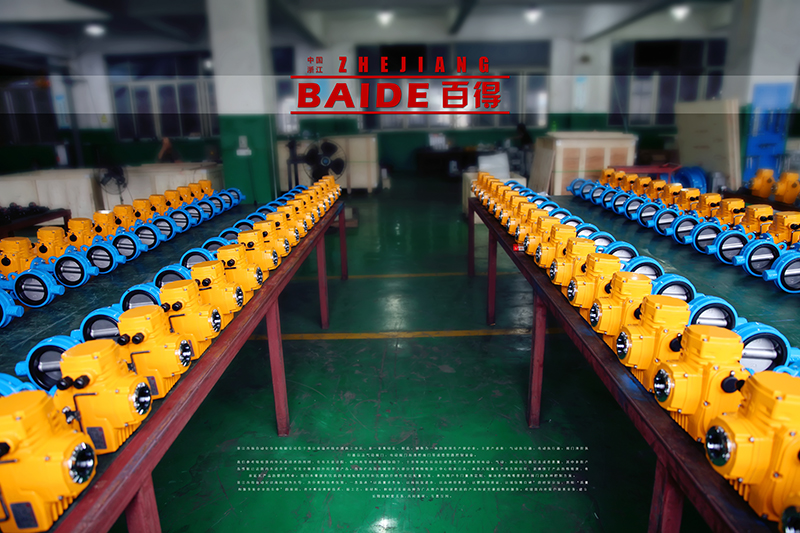

http://www.baidevalve.com/upload/电动蝶阀车间一线

产品名称:电动衬胶蝶阀

阀门型号:D971J,D941J

产品口径:DN50-DN1200

结构形式:中线式(对夹式,法兰)

阀体材质:球墨铸铁、铸钢、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~150℃

应用范围:部分腐蚀性、弱酸、弱碱等


联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

电动衬胶蝶阀D971J,D941J是使用范围比较广的一种管路控制设备,衬胶蝶阀搭载AT、GT、AW、G系列等执行器,实现全自动化、智能化管路控制目的。分为法兰式衬胶蝶阀和对夹式衬胶蝶阀。衬胶电动蝶阀具有一定的耐碱盐和弱酸侵蚀性能,可使用在有一定腐蚀性的介质中,橡胶密封比四氟PTFE密封更有耐磨性。

产品参数
电动衬胶蝶阀技术参数
公称通径 DN50-800mm
连接方式 对夹、法兰
执行器选配 QT系列、QH系列
控制方式 开关型、调节型、智能型、防爆型
公称压力 PN6、10、16bar(如需更高压力订货时注明)
电源电压 AC220V、AC380V、DC24V(其它特制)
介质温度 1:-40~ 180℃、W5:-20~ 80℃
W7: -40 -160℃
环境温度 标准型:-20~ 80℃
防护等级 IP55、IP65、IP67
阀体材质 铸铁(Q)、碳钢(c)、不锈钢(P4、P6)
密封材质 丁晴橡胶(X)、聚四氟乙烯(F)
全内衬聚四氟乙烯(F46)、三元乙丙(EPDM)


安装尺寸

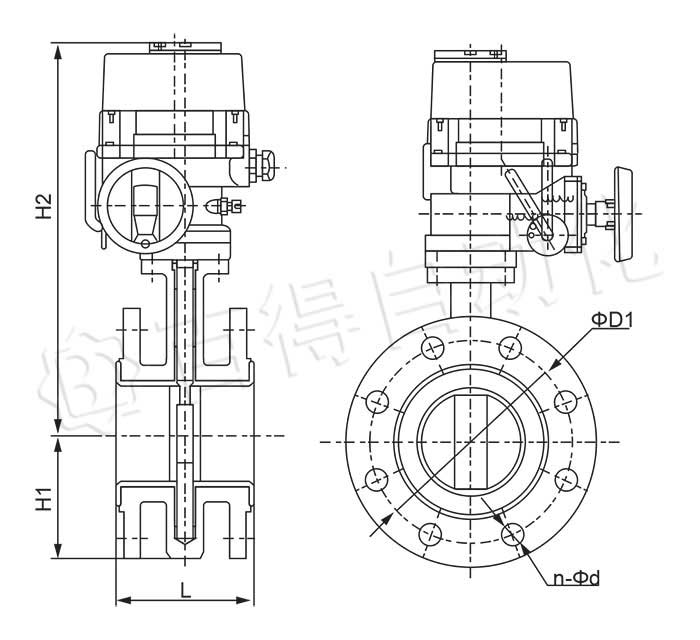

电动衬胶蝶阀外形尺寸图

电动衬胶蝶阀D941X主要外型及连接尺寸1.0?1.6MPa
公称通径DN 配置 L H2 H1 ¢D1 n-¢d ¢D1 n-¢d





1.0MPa 1.6MPa
50 LQ1-6 108 331 70 125 4-¢18 125 4-¢18
65 LQ1-6 112 355 80 145 4-¢18 145 4-¢18
80 LQ1-10 114 372 87 160 4-¢18 160 8-¢18
100 LQ1-10 127 394 105 180 8-¢18 180 8-¢18
125 LQ1-10 140 414 120 210 8-¢18 210 8-¢18
150 LQ2-20 140 478 134 240 8-¢22 240 8-¢22
200 LQ2-24 152 508 163 295 8-¢22 295 12-¢22
250 LQ3-50 165 571 202 350 12-¢22 355 12-¢26
300 LQ4-110 178 735 230 400 12-¢22 410 12-¢26
350 LQ4-110 190 783 245 460 16-¢22 470 16-¢26
400 LQ4JS-200 216 852 305 515 16-¢28 525 16-¢31
450 LQ4JS-250 222 875 345 565 20-¢28 585 20-¢31
500 LQ4JS-250 229 907 375 620 20-¢28 650 20-¢34


相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
电动执行器QH专利证书
电动执行器QH专利证书
电动执行器QT专利证书
电动执行器QT专利证书
QT4电动执行器防爆合格证
QT4电动执行器防爆合格证
QT3电动执行器防爆合格证
QT3电动执行器防爆合格证
QT2电动执行器防爆合格证
QT2电动执行器防爆合格证
QT1电动执行器防爆合格证
QT1电动执行器防爆合格证
QH电动执行器防爆合格证
QH电动执行器防爆合格证
