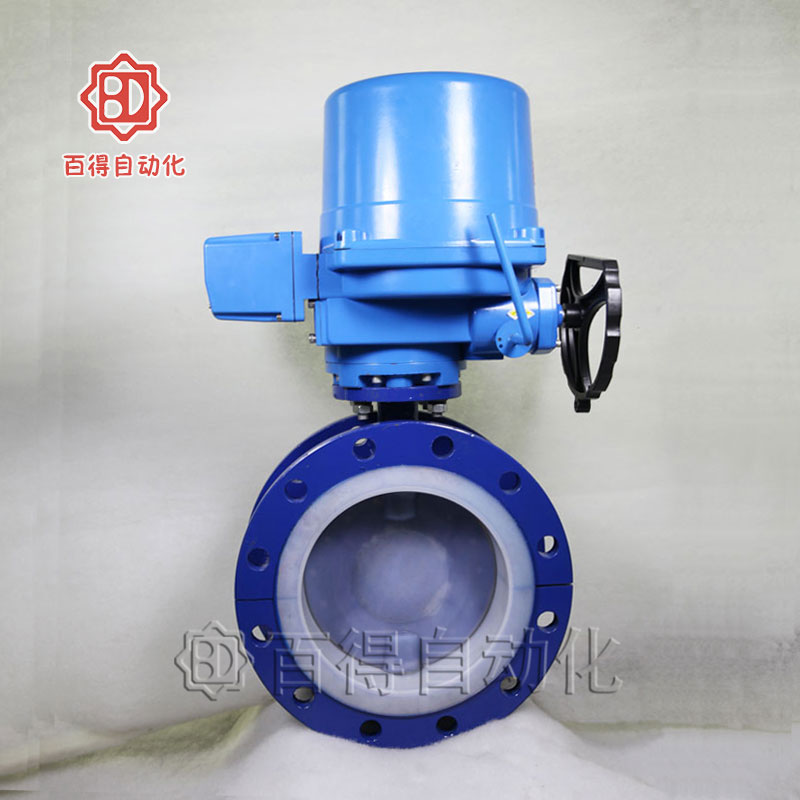

电动法兰蝶阀
电动法兰蝶阀
http://www.baidevalve.com/upload/电动法兰蝶阀
http://www.baidevalve.com/upload/电动调节法兰蝶阀
http://www.baidevalve.com/upload/防爆电动蝶阀
产品名称:电动法兰蝶阀

阀门型号:D941F,D941X,D941J等

产品口径:DN50-DN1200

结构形式:法兰(中线式)

阀体材质:球墨铸铁、铸钢、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~150℃

控制方式:开关型、调节型、智能型、防爆型
联系方式
产品说明
产品参数
产品结构
安装尺寸
相关资质
更多型号

电动法兰蝶阀可分为电动调节法兰蝶阀和开关型,还可根据工况选择防爆电动法兰蝶阀和非防爆型,是由法兰连接的,以碳钢、球墨铸铁、不锈钢等为材质的法兰蝶阀产品和电动执行器组成的,电动法兰蝶阀安全系数高、法兰连接的管路密封性能更好,维修方便,更换方便。
产品参数

电动法兰蝶阀技术参数

公称通径

DN50-800mm

连接方式

法兰

执行器选配

QT系列、QH系列

控制方式

开关型(电开、电关)、调节型、现场控制一体化智能型、防爆型

公称压力

PN6、10、16bar(如需更高压力订货时注明)

电源电压

AC220V、AC380V、DC24V(其它特制)

密封形式

软密封、硬密封

环境温度

标准型:-20   - 80℃

防护等级

IP55、IP65、IP67

阀体材质

碳钢(c)、不锈钢(P4、P6) 、球墨铸铁(Q)

产品结构

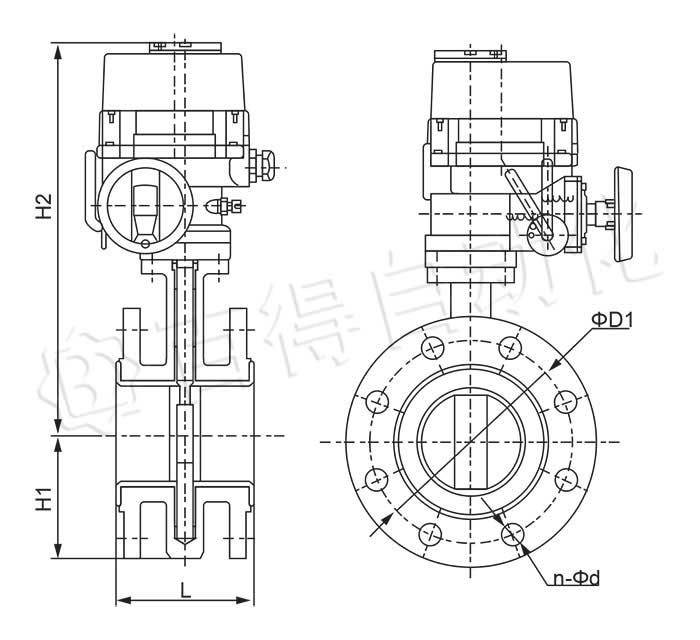

电动法兰蝶阀结构图
安装尺寸
电动法兰蝶阀主要外型及连接尺寸1.01.6MPa
公称通径DN 配置 L H2 H1 ¢D1 n-¢d ¢D1 n-¢d
1.0MPa 1.6MPa
50 QT1-10 108 331 70 125 4-¢18 125 4-¢18
65 QT1-10 112 355 80 145 4-¢18 145 4-¢18
80 QT1-10 114 372 87 160 4-¢18 160 8-¢18
100 QT1-10 127 394 105 180 8-¢18 180 8-¢18
125 QT2-15 140 414 120 210 8-¢18 210 8-¢18
150 QT2-20 140 478 134 240 8-¢22 240 8-¢22
200 QT3-30 152 508 163 295 8-¢22 295 12-¢22
250 QT3-50 165 571 202 350 12-¢22 355 12-¢26
300 QT4-60 178 735 230 400 12-¢22 410 12-¢26
350 QT4-90 190 783 245 460 16-¢22 470 16-¢26
400 QT4-100 216 852 305 515 16-¢28 525 16-¢31
450 QT4X-160 222 875 345 565 20-¢28 585 20-¢31
500 QT4X-180 229 907 375 620 20-¢28 650 20-¢34
