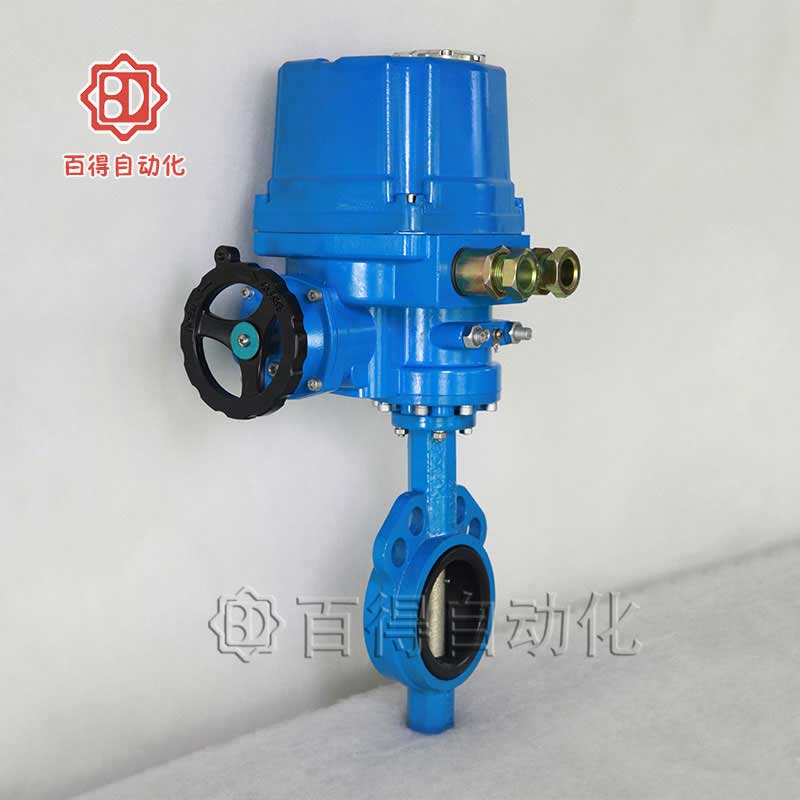

电动对夹式软密封蝶阀是中线型软密封蝶阀与QT或者QH型电动执行器配套，做90°回转启闭运转的管路控制设备，输入控制信号及单向电源即可控制运转。百得电动软密封蝶阀具有普通型,防爆型,调节型,现场开关型,智能型等功能可供选择。
产品参数
|
电动对夹式软密封蝶阀技术参数
|
|
公称通径
|
DN50-800mm
|
|
连接方式
|
对夹
|
|
执行器配置
|
QT、QH型
|
|
控制方式
|
开关型（电开、电关）、调节型、智能型
|
|
公称压力
|
PN6、10、16bar（如需更高压力订货时注明）
|
|
电源电压
|
AC220V、AC380V、DC24V（其它定制）
|
|
介质温度
|
1:-40 - 180℃、W5:-20 - 80℃
|
|
W7: -40 -160℃
|
|
环境温度
|
标准型：-20 - 80℃
|
|
防护等级
|
IP55、IP65、IP67
|
|
阀体材质
|
铸铁(Q)、碳钢(c)、不锈钢(P4、P6)
|
|
密封材质
|
丁晴橡胶(X)、聚四氟乙烯(F)
|
|
全内衬聚四氟乙烯(F46)、三元乙丙(EPDM)
|

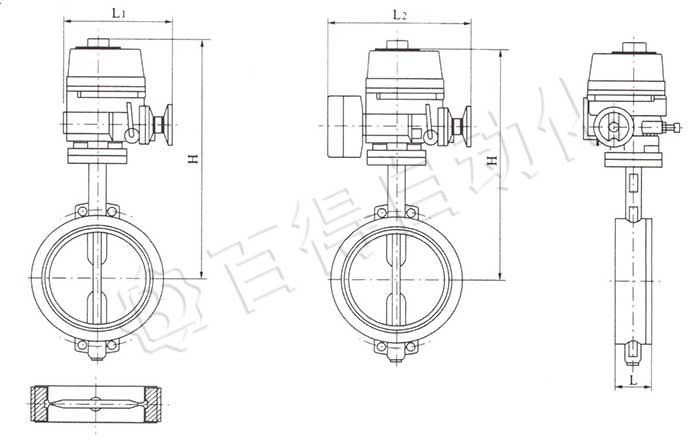

安装尺寸
|
电动软密封蝶阀主要外形及连接尺寸 1.6MPa
|
|
公称通径DN
|
外形尺寸
|
电动执行器
|
|
L
|
L1
|
H
|
电动高
|
|
法兰
|
对夹
|
|
50
|
108
|
43
|
241
|
395
|
256
|
QT1-10
|
|
65
|
112
|
46
|
412
|
|
80
|
114
|
46
|
422
|
|
100
|
127
|
52
|
424
|
|
125
|
140
|
56
|
272
|
488
|
263
|
QT2-15
|
|
150
|
140
|
56
|
493
|
QT2-20
|
|
200
|
152
|
60
|
290
|
587
|
298
|
QT3-30
|
|
250
|
165
|
68
|
605
|
QT3-50
|
|
300
|
178
|
78
|
331
|
668
|
342
|
QT4-80
|
|
350
|
190
|
78
|
698
|
QT4-90
|
|
400
|
216
|
102
|
716
|
QT4-100
|
|
450
|
222
|
114
|
331
|
936
|
477
|
QT4-4X-160
|
|
500
|
229
|
127
|
965
|
QT4-4X-180
|
|
600
|
267
|
154
|
1045
|
QT4-4X-250
|
