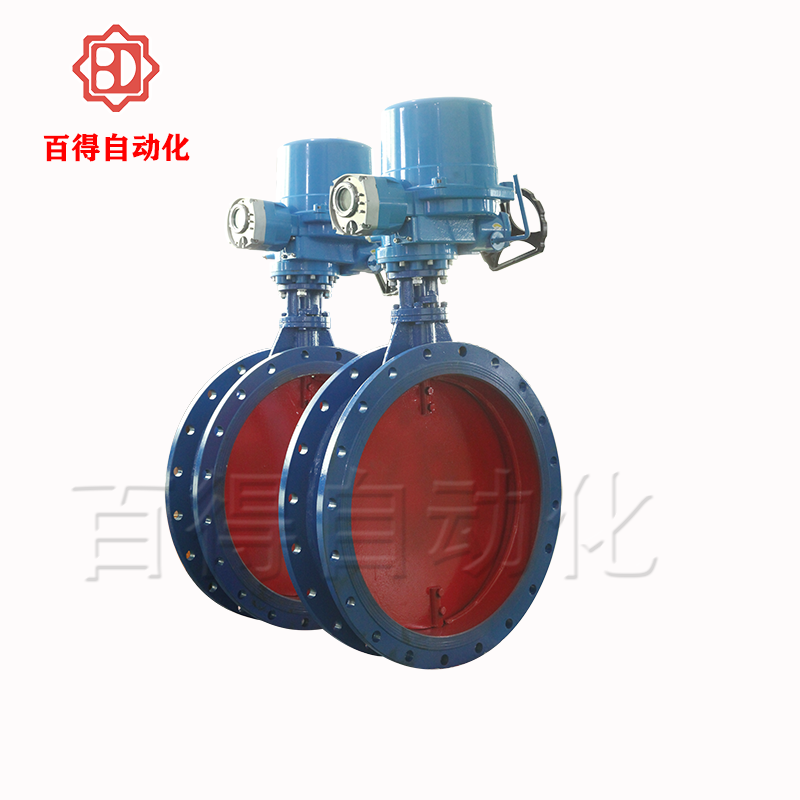

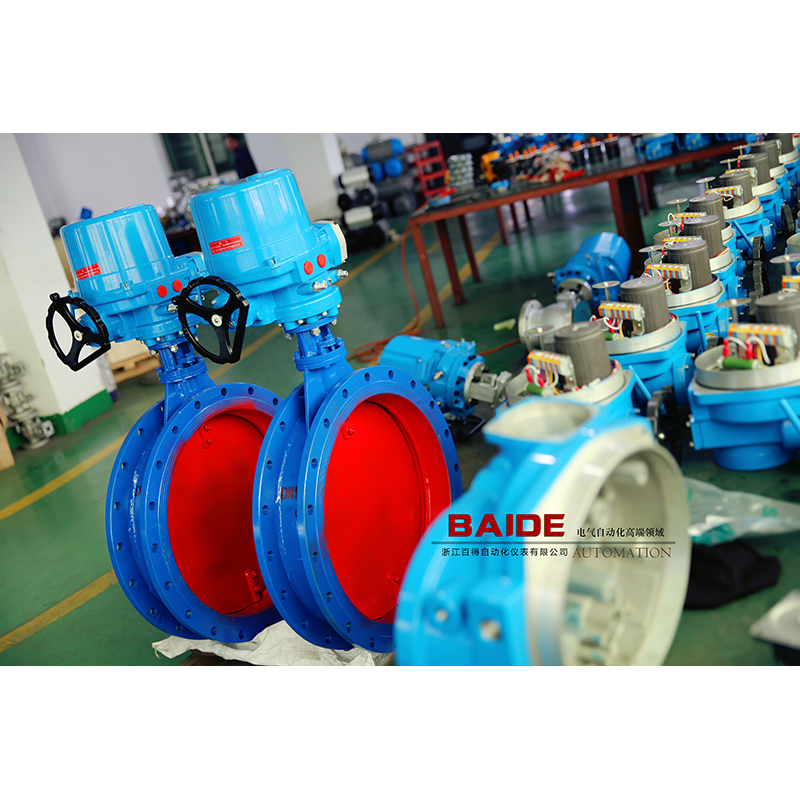

电动通风蝶阀
电动通风蝶阀
http://www.baidevalve.com/upload/电动通风蝶阀
http://www.baidevalve.com/upload/开关型电动通风蝶阀
http://www.baidevalve.com/upload/调节型电动通风蝶阀
产品名称:电动通风蝶阀

所属系列:电动蝶阀

规格型号:D941W

公称压力:PN6、10、16bar更高要求需注明

阀体材质:碳钢(c)、不锈钢(P4、P6)

电源电压:AC220V、AC380V、DC24V等

执行器形式:QH、QT
联系方式
产品说明
产品参数
产品结构
安装尺寸
相关资质
更多型号

电动通风蝶阀是一种非密封型蝶阀,阀体采用结构钢板焊接制造,重量轻、流阻小、流通量。主要用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或者切断装置。
产品参数

电动通风蝶阀技术参数

执行器选配

QH、QT

电源电压

DC24V、AC110V、AC220V、AC380V

工作温度

常温型:-20℃~80℃(丁腈橡胶O型圈)

高温型:-20℃~160℃(氟橡胶O型圈)

控制方式

开关型(电开、电关)、调节型、现场控制一体化智能型、防爆型

阀体形式

钢板焊接阀体

公称通径

DN50~2000mm

连接形式

法兰式、对夹式

阀盖形式

一体式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

产品结构
电动通风蝶阀结构图

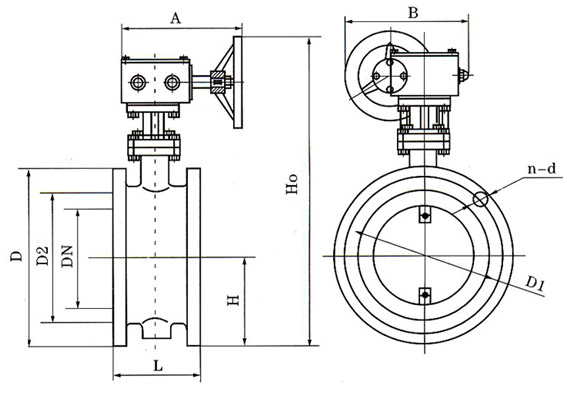

安装尺寸
电动通风蝶阀尺寸
DN B D D1 L L1 b n-d
300 170 440 395 600 220 16 12-22
350 170 490 445 655 250 16 12-22
400 190 540 495 705 270 16 16-22
500 190 645 600 805 325 20 20-22
600 210 755 705 1055 510 20 20-26
700 210 860 810 1155 560 20 24-26
800 210 975 920 1255 618 20 24-30
900 250 1075 1020 1355 668 20 24-30
1000 250 1175 1120 1455 718 20 28-30
1200 250 1375 1320 1655 818 20 32-30
1300 250 1475 1420 1755 880 20 32-30
1400 300 1575 1520 1855 918 20 36-30
1500 300 1690 1630 1960 1000 24 36-30
1600 300 1790 1730 2170 1000 24 40-30
