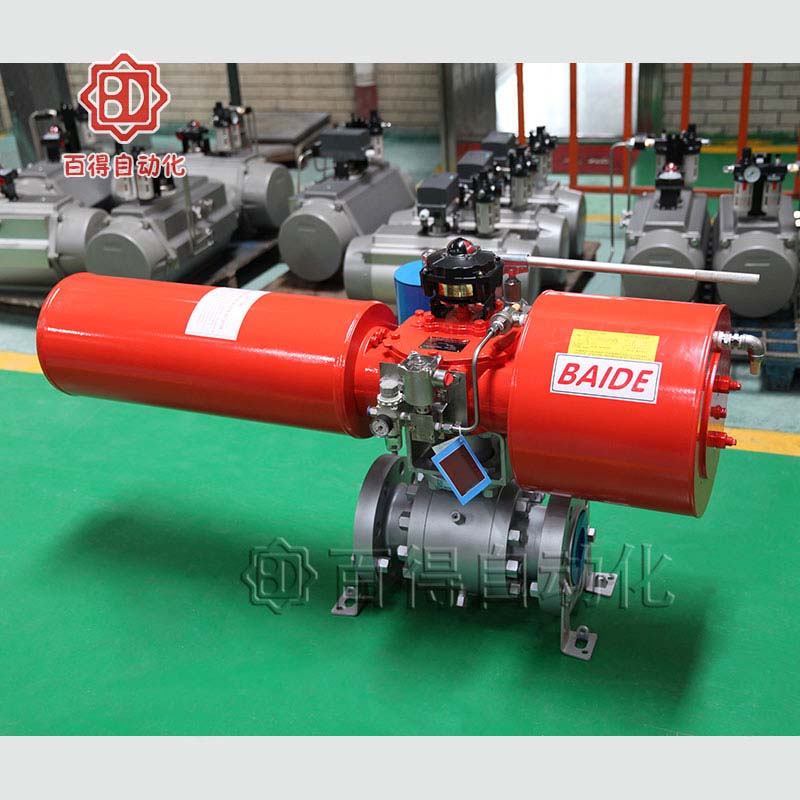

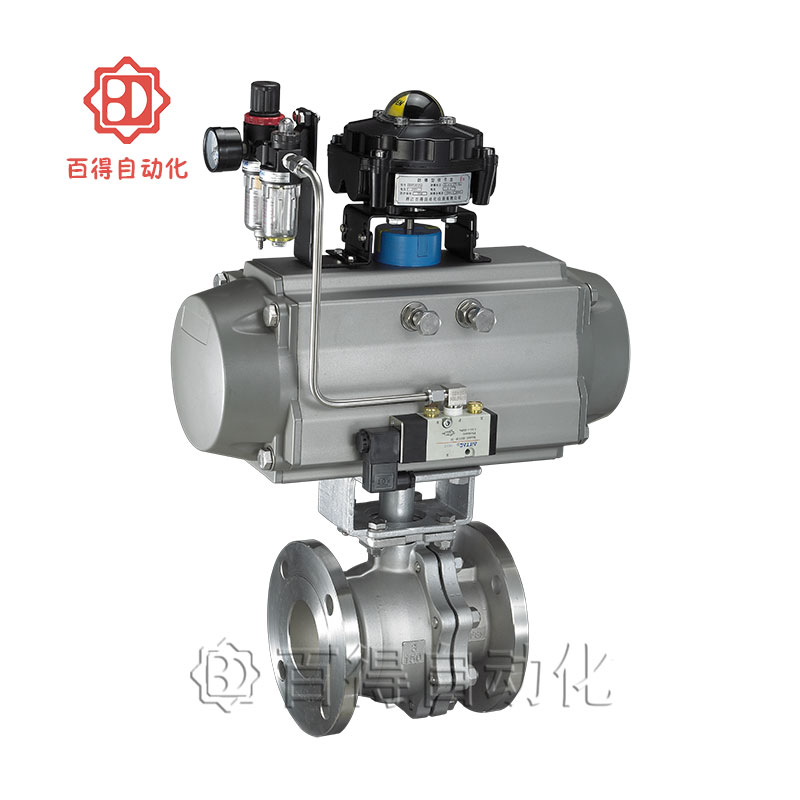

防爆气动球阀
防爆气动球阀
http://www.baidevalve.com/upload/防爆气动球阀
http://www.baidevalve.com/upload/防爆气动球阀
http://www.baidevalve.com/upload/防爆气动球阀

产品名称:防爆气动球阀

所属系列:气动球阀

规格型号:Q641FB,Q671FB

公称压力:PN10、16、25bar,更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:铸铁、碳钢、不锈钢、合金钢

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

百得防爆气动球阀Q641FB,Q671FB采用AT、GT、AW、G系列气动执行器配置防爆电磁换向阀、防爆限位开关、防爆定位器等防爆元器件+浮动式球阀或者其他结构球阀组成,具有可靠的防爆性能。气动防爆球阀广泛应用于化工、石油、轻纺、电力、制冷、航空、航天等对防爆要求较高的工业管路控制领域。

产品参数
防爆气动球阀技术参数
公称通径 DN50-500mm
连接方式 法兰
气缸配置 ATGTAWG系列
气缸形式 双作用、单作用(弹簧复位)
控制方式 二位切断(开关型)、调节型、三段式(开度可选)
公称压力 16、25、40bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 MF3:-40~220℃   MF4:-40~300℃ MF5:-40~425℃ MF6:-60~425℃
环境温度 标准型:-20~80
阀体材质 碳钢、不锈钢
密封材质 聚四氟乙烯(MF3)、对位聚苯(MF4)、金属硬密封(MF5)、硬质合金(MF6


安装尺寸

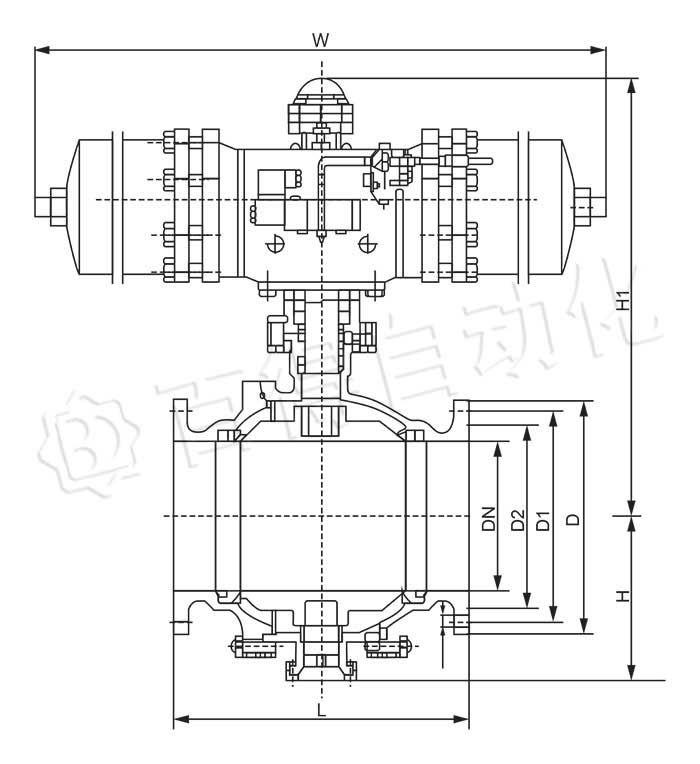

气动防爆球阀外形尺寸图

防爆气动球阀主要外型及连接尺寸1.6?4.0MPa

公称通径DN L D D1 z-¢d L D D1 z-¢d L D D1 z-¢d
1.6MPa 2.5MPa 4.0MPa
15 203 160 125 4-¢18 216 160 125 4-¢18 216 160 125 4-¢18
65 222 180 145 4-¢18 241 180 145 8-¢18 241 180 145 8-¢18
80 241 195 160 8-¢18 283 195 160 8-¢18 283 195 160 8-¢18
100 305 215 180 8-¢18 305 230 190 8-¢23 305 230 190 8-¢23
125 356 245 210 8-¢18 381 270 220 8-¢25 381 270 220 8-¢25
150 394 280 240 8-¢23 403 300 250 8-¢25 403 300 250 8-¢25
200 457 335 295 12-¢23 502 360 310 12-¢25 502 375 320 12-¢30
250 533 405 355 12-¢25 586 425 370 12-¢30



300 610 460 410 12-¢25 658 285 430 16-¢30



350 686 520 470 16-¢25 762 550 490 16-¢34



400 762 580 525 16-¢30 838 610 550 16-¢34



450 864 640 585 20-¢30 914 660 600 20-¢34



500 914 705 650 20-¢34 991 730 660 20-¢41




相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
气动执行器在张家港迪爱生
气动执行器在张家港迪爱生
GT气动执行器在张家港迪爱生企业现场
GT气动执行器在张家港迪爱生企业现场
AW气动执行器在西宁某光伏企业
AW气动执行器在西宁某光伏企业
