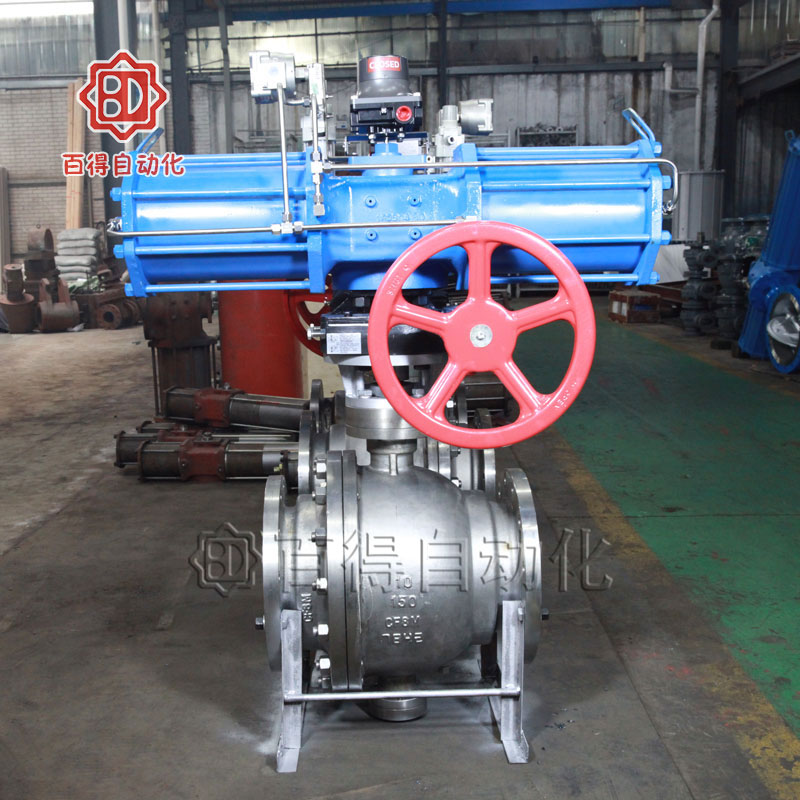

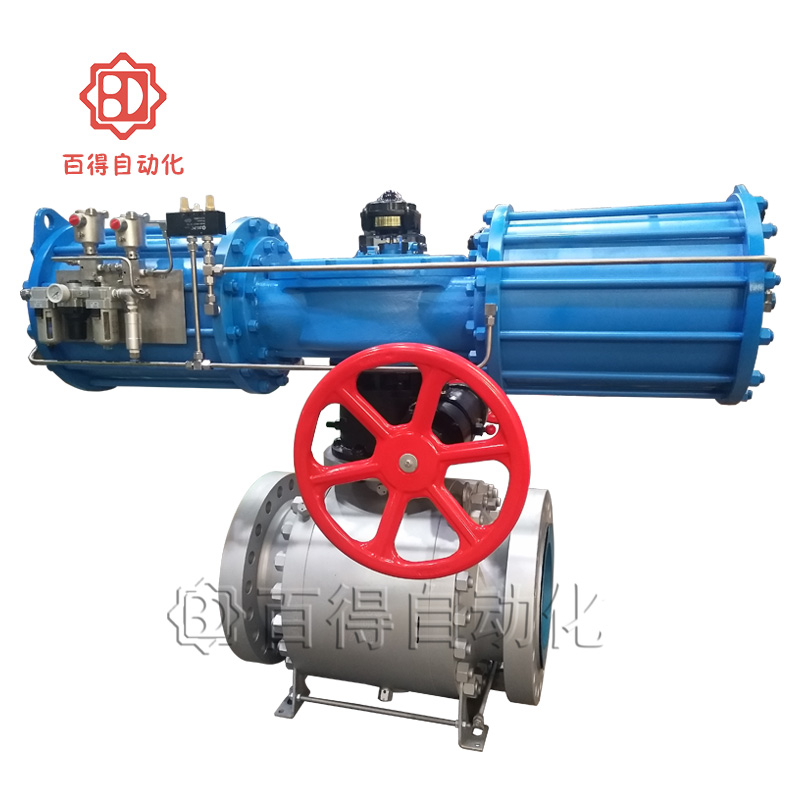

气动不锈钢球阀
气动不锈钢球阀
http://www.baidevalve.com/upload/气动不锈钢球阀
http://www.baidevalve.com/upload/气动不锈钢切断球阀
http://www.baidevalve.com/upload/气动不锈钢固定球阀

产品名称:气动不锈钢球阀

规格型号:Q641、Q647

公称压力:16、25bar 更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:不锈钢(P4、P6)

执行器形式:AT、GT、AW、G型

气动元件配置:电磁阀(需提供电压)、限位开关、过滤器

联系方式
产品说明
产品参数
产品结构
安装尺寸
相关资质
应用案例
更多型号

       气动不锈钢球阀是由不锈钢为材质的各种球阀产品和双作用(或单作用)气动执行器组成。在管路中主要用来做切断、分配和改变介质的流动方向。气动不锈钢球阀有结构紧凑、密封性能好、流体阻力小、操作便捷、维修方便等优点。实现管路自动化控制。
产品参数

气动不锈钢球阀技术参数

公称通径

DN15~600mm

连接方式

法兰、对焊、内螺纹

执行器配置

AT、RT、GT、AW、G型

气缸形式

双作用、单作用(弹簧复位)

公称压力

16、25、40bar(如需更高压力订货时请注明)

气源压力

4~7bar

介质温度

-40~180℃、-30~425℃、-40~425℃

环境温度

标准型:-20~150℃

阀体材质

不锈钢(P4、P6)

密封材质

聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y)

产品结构

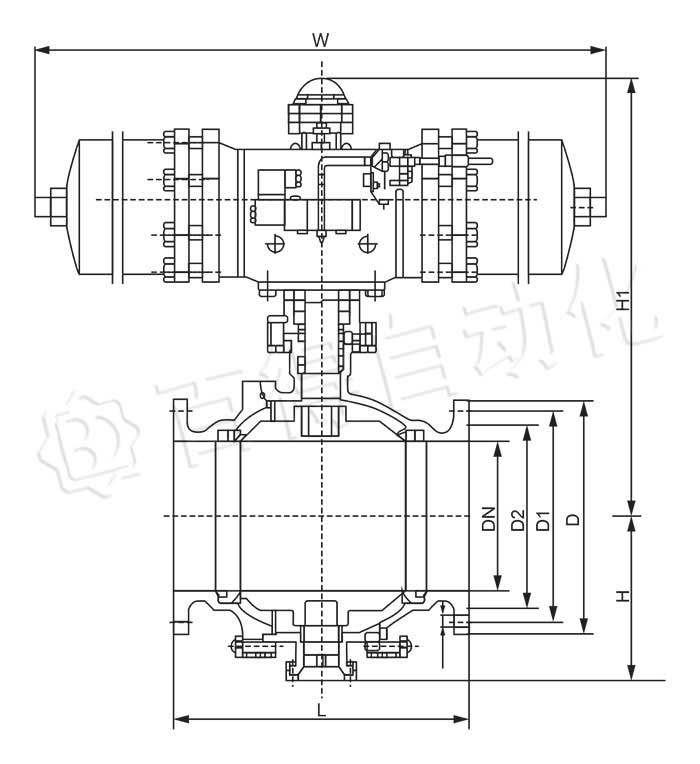

气动不锈钢球阀结构图
安装尺寸
气动不锈钢球阀主要外型及连接尺寸1.64.0MPa
公称通径DN L D D1 z-¢d L D D1 z-¢d L D D1 z-¢d
1.6MPa 2.5MPa 4.0MPa
15 203 160 125 4-¢18 216 160 125 4-¢18 216 160 125 4-¢18
65 222 180 145 4-¢18 241 180 145 8-¢18 241 180 145 8-¢18
80 241 195 160 8-¢18 283 195 160 8-¢18 283 195 160 8-¢18
100 305 215 180 8-¢18 305 230 190 8-¢23 305 230 190 8-¢23
125 356 245 210 8-¢18 381 270 220 8-¢25 381 270 220 8-¢25
150 394 280 240 8-¢23 403 300 250 8-¢25 403 300 250 8-¢25
200 457 335 295 12-¢23 502 360 310 12-¢25 502 375 320 12-¢30
250 533 405 355 12-¢25 586 425 370 12-¢30
300 610 460 410 12-¢25 658 285 430 16-¢30
350 686 520 470 16-¢25 762 550 490 16-¢34
400 762 580 525 16-¢30 838 610 550 16-¢34
450 864 640 585 20-¢30 914 660 600 20-¢34
500 914 705 650 20-¢34 991 730 660 20-¢41

相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
AW气动执行器在中海油泰州石化
AW气动执行器在中海油泰州石化
气动阀门在山西晋城某集气站维护现场
气动阀门在山西晋城某集气站维护现场
气动球阀在兰化安装现场
气动球阀在兰化安装现场
