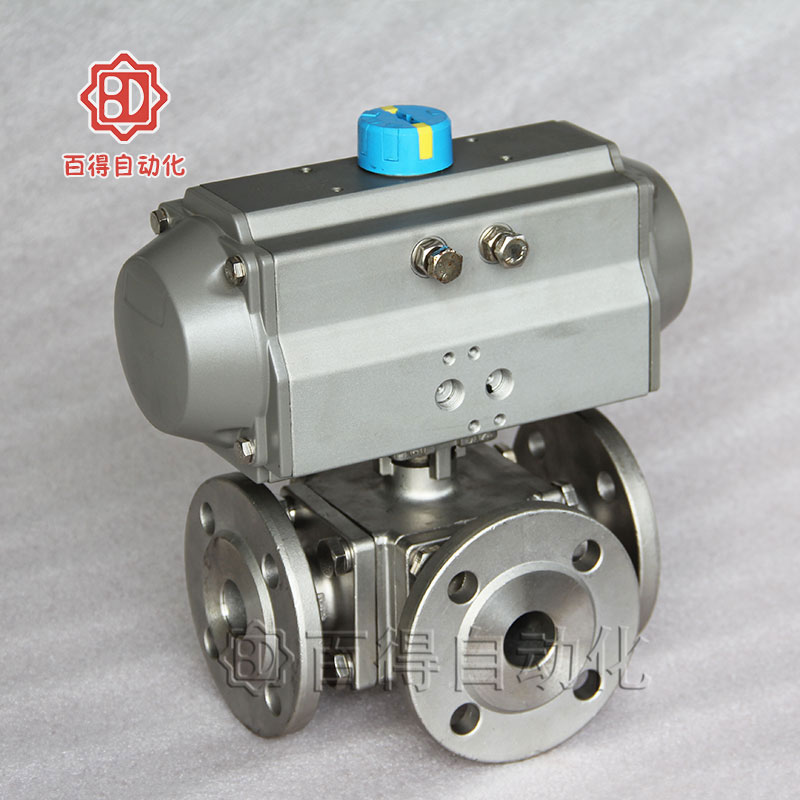

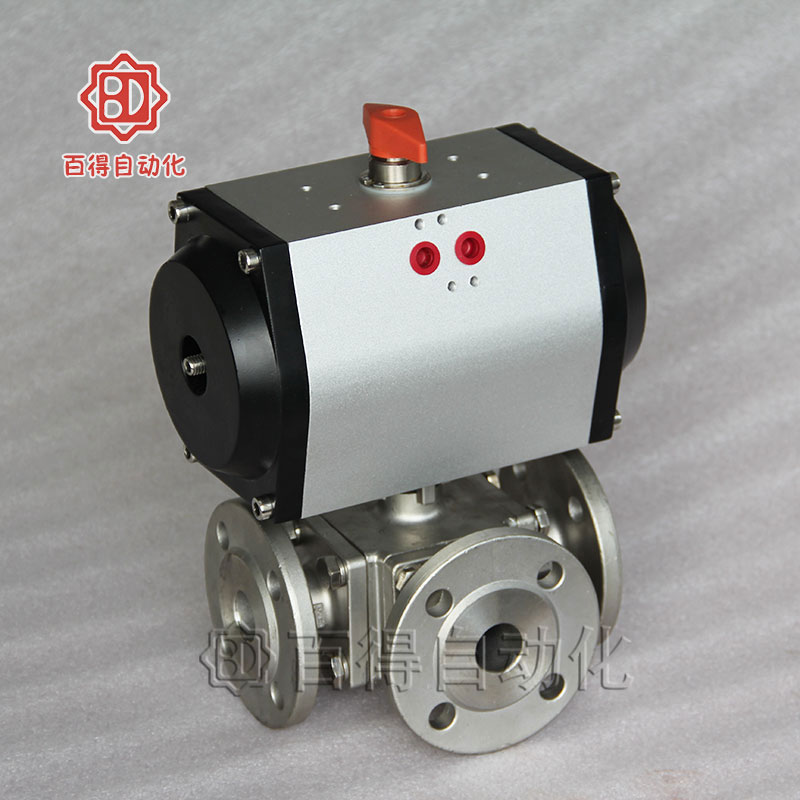

气动三通球阀
气动三通球阀
http://www.baidevalve.com/upload/气动三通球阀
http://www.baidevalve.com/upload/气动三通球阀
http://www.baidevalve.com/upload/气动三通球阀

产品名称:气动三通球阀

所属系列:气动球阀

规格型号:Q645、Q644

公称压力:16bar 25bar 更高压力要求需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:AT、GT、AW、G型

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动三通球阀是由气动执行器连接三通球阀组成,三通球阀可分为T型和L型。固定式气动球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作。

产品参数
气动三通球阀技术参数
公称通径 DN15~50mm
连接方式 法兰
执行器配置 AT、GT、AW、G型
气缸形式 双作用、单作用(弹簧复位)
控制方式 换向、分流
公称压力 16、25bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 W1:-40~180℃   W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)


安装尺寸

气动三通球阀安装尺寸图


气动三通球阀主要外形连接尺寸Q64(4、5)(F、N、P)-1.6MPa
公称通径DN 外形尺寸 连接尺寸 执行器型号双作用
L L0 L1 L2 H D D1 D2 C 气动高 f n-φd
15 150 75 140 70 166 95 65 46 14 118 2 4-φ14 GT63
20 150 75 165 83 183 105 75 56 16 130 2 4-φ14 GT75
25 180 90 182 91 196 115 85 65 16 138 2 4-φ14 GT83
32 200 100 209 100 217 140 100 76 18 147 3 4-φ18 GT92
40 220 110 222 120 245 150 110 84 18 170 3 4-φ18 GT110
50 240 120 294 120 253 165 125 99 20 170 3 4-φ18 GT118
65 260 130 284 137 283 185 145 118 20 190 3 4-φ18 GT127
80 280 140 364 172 328 200 160 132 20 228 3 8-φ18 GT143
100 320 160 378 172 338 220 180 156 22 228 3 8-φ18 GT160
125 380 190 418 224 418 250 210 184 22 285 3 8-φ18 GT190
150 440 220 782 280 383 285 240 211 24 240 3 8-φ22 AW-17
200 550 275 888 280 410 340 295 266 24 240 3 12-φ22 AW-20A
