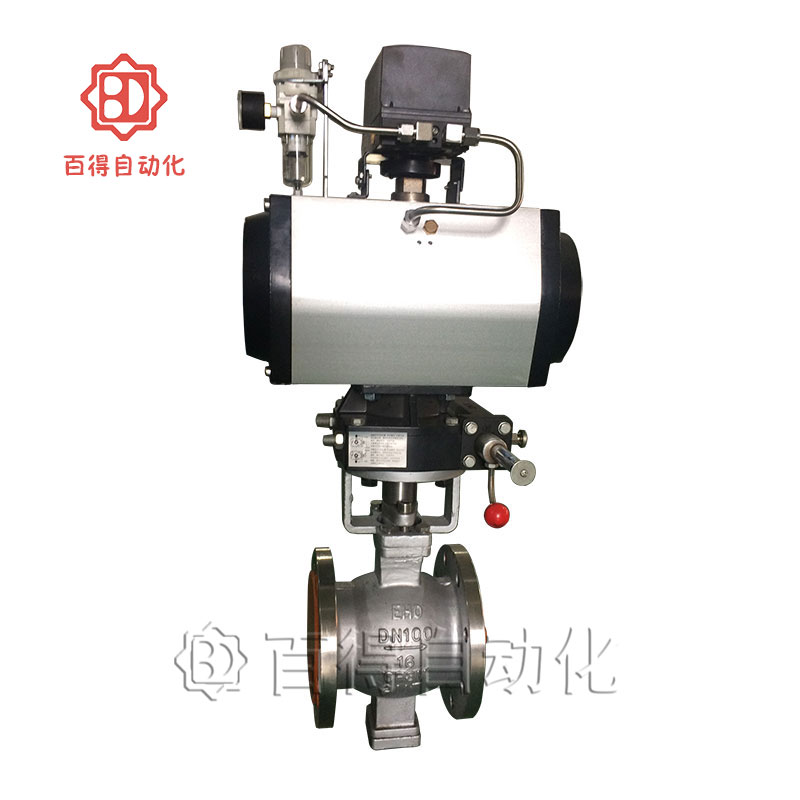

气动V型球阀
气动V型球阀
http://www.baidevalve.com/upload/气动V型球阀
http://www.baidevalve.com/upload/不锈钢气动V型球阀
http://www.baidevalve.com/upload/调节型气动V型球阀

产品名称:气动V型球阀

所属系列:气动球阀

规格型号:VQ640F/H,VQ647F/H

公称压力:PN10、16、25bar更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(c)、不锈钢(P4、P6)

执行器形式:AT、GT、AW、G系列


联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动V型球阀VQ640F/H,VQ647F/H工作原理是执行器带动阀杆旋转阀芯来使阀门打开或者关闭,V型开口具有锋利的刃口,在V型球体回转过程中,对介质具有强有力的切断力。气动球阀开关轻便,可以做成大口径,密封面与球面常在闭合状态,不易被介质冲蚀。

产品参数
气动V型球阀技术参数
公称通径 对夹式DN25~250mm/法兰DN25~500mm
连接方式 对夹式/法兰
气缸配置 AT系列、GT系列、AW系列、G系列
气缸形式 双作用、单作用(弹簧复位)
控制方式 二位切断(开关型)、调节型、三段式(开度可选)
公称压力 16、25bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 W1:-40~180℃   W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)
安装尺寸

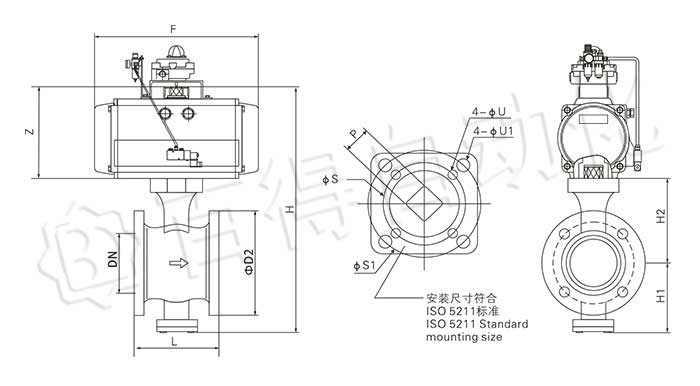

气动法兰式V型球阀外形尺寸图

气动法兰式V型球阀主要外型及连接尺寸1.6?4.0MPa
公称通径DN L ¢D2 H1 H2 ISO5211 ¢S ¢S1 ¢U ¢U1 P F Z H
25 102 115 70 102 F07 - 70 - 9 11 168 105 277
32 105 140 82 108 F07 - 70 - 9 11 184 110 300
40 114 150 90 108 F07 - 70 - 9 11 204 130 329
50 124 165 101 119 F07 - 70 - 9 11 262 126 347
65 145 185 107 126 F07 - 70 - 9 11 268 160 393
80 165 200 118 142 F10 - 102 - 11 14 296 182 442
100 194 220 130 151 F10 - 102 - 11 17 390 202 485
125 213 250 145 190 F12/F14 125 140 14 18 19 454 220 555
150 229 285 184 200 F12/F14 125 140 14 18 19 525 264 648
200 243 340 211 235 F12/F14 125 140 14 18 22 532 285 731
250 297 405 225 277 F12/F14 165 165 18 22 22 610 313 815
相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
GT气动执行器在张家港迪爱生企业现场
GT气动执行器在张家港迪爱生企业现场
气动球阀在兰化
气动球阀在兰化
气动执行器在常熟汇海化工
气动执行器在常熟汇海化工
