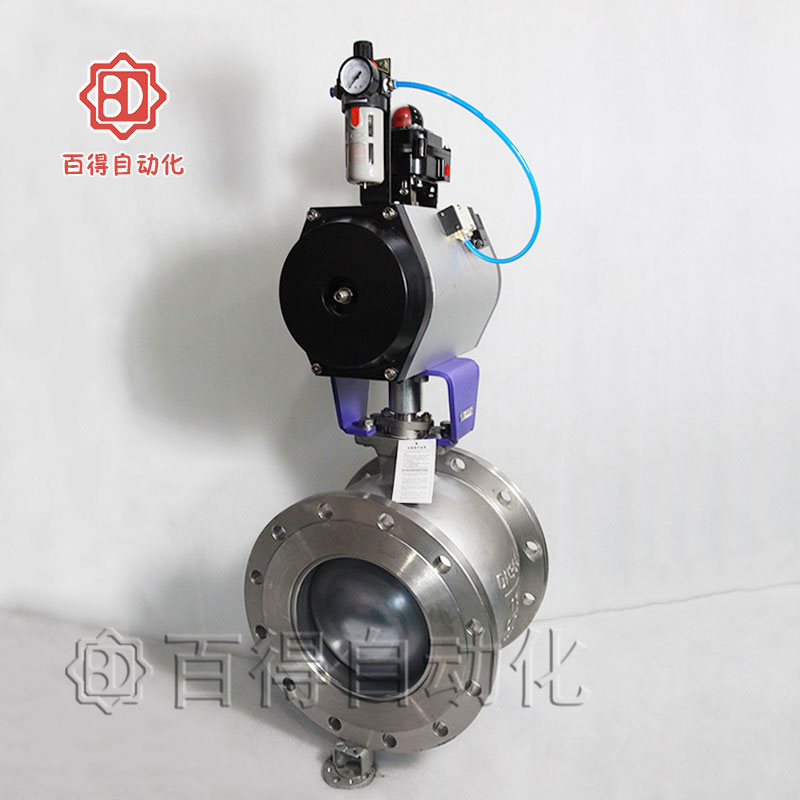

气动偏心半球阀
气动偏心半球阀
http://www.baidevalve.com/upload/气动偏心半球阀
http://www.baidevalve.com/upload/气动偏心半球阀

产品名称:气动偏心半球阀

规格型号:PQ64OH

连接方式:法兰

结构形式:半球直通

产品口径:DN15-DN1400

公称压力:1.6-6.4MPa

阀体材质:铸钢、不锈钢304/316等

执行器形式:AT、GT、AW、G系列

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动偏心半球阀,PQ64OH做90°启闭运动的控制阀,由气动执行器和偏心半球阀组成,它与电气阀门定位器或电磁阀配套使用,可实现对工艺管路中流体介质的调节或切断控制。半球切口的球体与阀座之间具有剪切作用,特别适用于含有纤维,微小固体颗粒,纸浆,煤灰等介质的工况。

产品参数
气动偏心半球阀技术参数
公称通径DN(mm) 25-300
允许压差(MPa) ≤公称压力
阀体形式 整体铸造球形体
阀芯形式 偏心旋转阀芯(带导流翼)
流量特性 近似等百分比
泄露量Q 软密封VI级、硬密封IV级,符合ANSI   B16.104标准
基本误差 ±1%
回差 ±1%
死区 ≤1%
配置执行机构 GT、AT、AW、G系列气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


安装尺寸

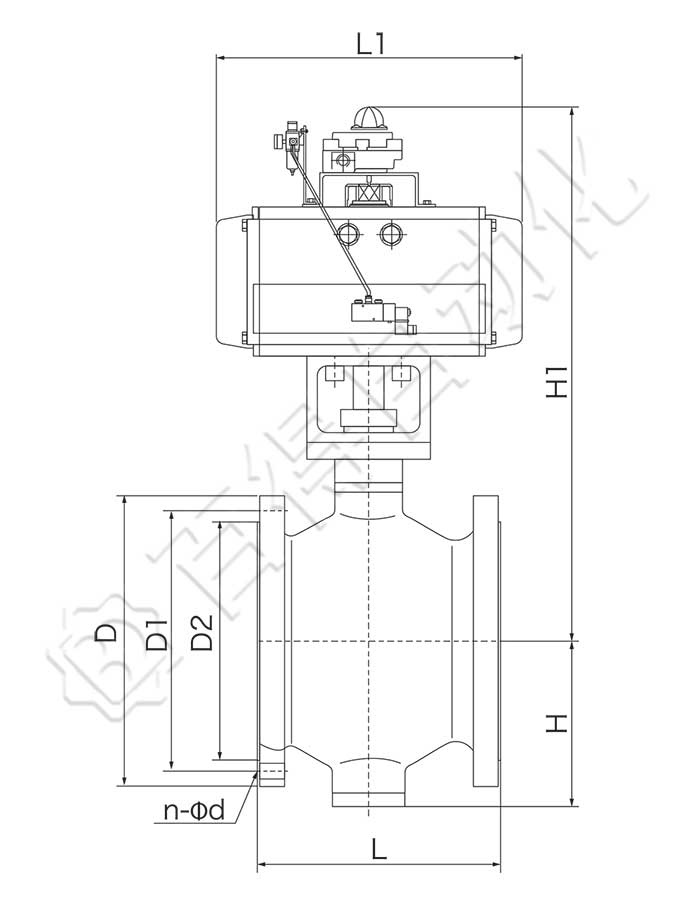

气动偏心半球阀外形尺寸图

气动偏心半球阀主要外型及连接尺寸
公称通径DN L H H1 A D D1 D2 n-¢d

法兰式 对夹式
25 102 62 60 293 140 115 85 65 4-¢14
32 102 62 60 312 164 140 100 76 4-¢18
40 114 62 62 317 164 150 110 84 4-¢18
50 124 75 95 360 190 165 125 90 4-¢18
65 143 80 105 393 210 185 145 118 4-¢18
80 165 100 120 423 247 200 160 132 8-¢18
100 194 115 140 482 276 220 180 156 8-¢18
125 213 130 155 568 348 250 210 184 8-¢18
150 229 160 165 610 378 285 240 211 8-¢22
200 243 200 205 755 524 340 295 266 12-¢22
250 297 240 240 - - 405 355 319 12-¢26
300 338 334 270 - - 460 410 370 12-¢26
