气动法兰球阀
气动法兰球阀
http://www.baidevalve.com/upload/气动法兰球阀
http://www.baidevalve.com/upload/气动法兰球阀
http://www.baidevalve.com/upload/气动法兰球阀

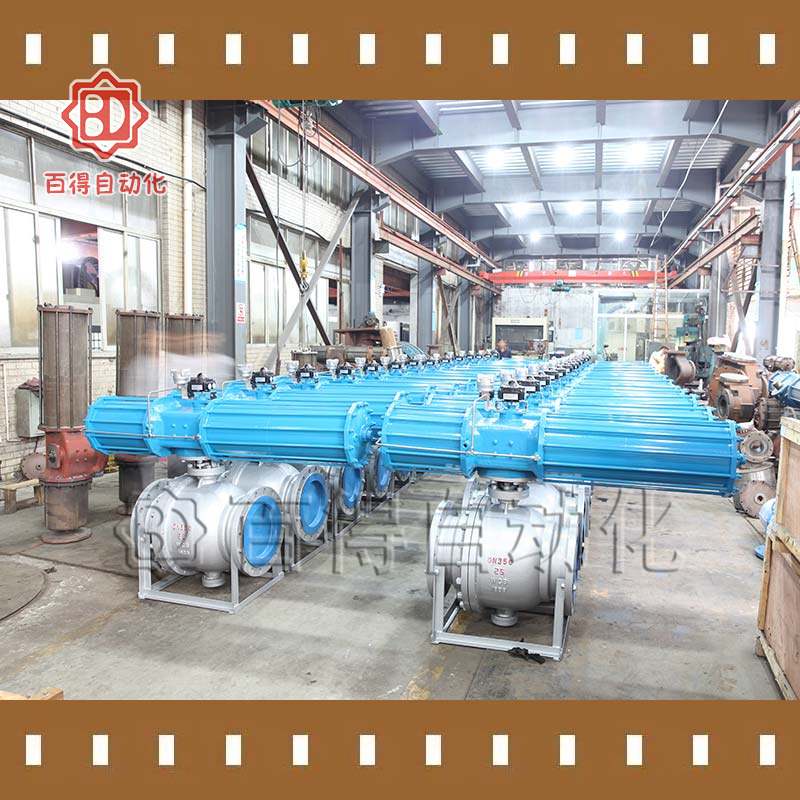

产品名称:气动法兰球阀

所属系列:气动球阀

规格型号:Q641、Q647

公称压力:16、25bar 更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:AT、GT、AW、G型

联系方式
产品说明
产品参数
安装尺寸
相关资质
应用案例
更多型号

气动法兰球阀是由法兰连接的,以锻钢、碳钢、不锈钢等为材质的各种球阀产品和气动执行器组成。广泛应用于石油、化工、轻工、造纸等工业自动控制系统中介质的切断、分配和调节。气动法兰球阀安全系数高、结构简单、流体阻力小、操作便捷,法兰连接的管路密封性能更好,维修更换更方便。可现场操作也可远距离集中控制,在很大程度上节约了人力资源以及时间。


产品参数
气动法兰式球阀技术参数
公称通径 法兰DN25~500mm
连接方式 法兰连接
执行器配置 AT、GT、AW、G型
气缸形式 双作用、单作用(弹簧复位)
控制方式 二位切断(开关型)、调节型、三段式(开度可选)
公称压力 16、25bar(如需更高压力订货时请注明)
气源压力 4~7bar
介质温度 W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

安装尺寸

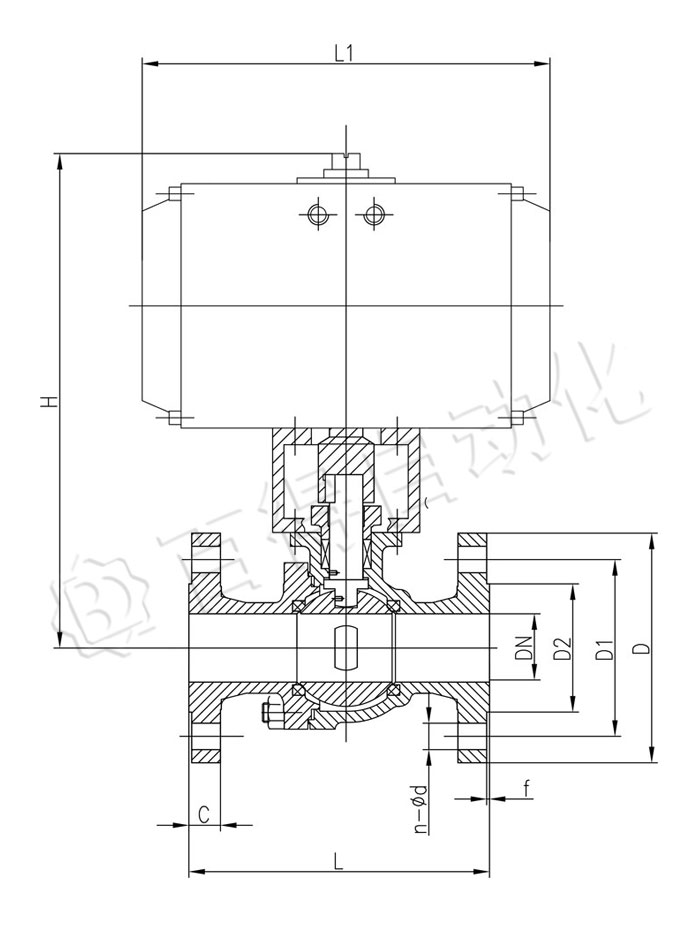

气动法兰球阀外形尺寸图

气动对夹球阀主要外形及连接尺寸 Q672F-1.6MPa
公称通径DN 外形尺寸 连接尺寸
d L L1 L2 H D D1 D2 气动高 n-Md
15 14 35 140 70 170 90 65 45 118 4-M14
20 19 38 165 83 175 100 75 55 130 4-M14
25 25 42 182 91 180 110 85 65 138 4-M14
32 29 50 209 100 215 130 100 78 147 4-M18
40 38 60 222 120 225 145 110 85 170 4-M18
50 48 70 294 120 248 160 125 100 170 4-M18
65 64 95 284 137 258 180 145 120 190 4-M18
80 76 118 361 172 300 190 160 135 228 8-M18
100 95 140 378 172 315 215 180 155 228 8-M18
125 112 175 593 185 375 245 210 185 185 8-M18
150 135 210 782 240 428 280 240 210 240 8-M22

相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
气动球阀在山西晋城某集气站
气动球阀在山西晋城某集气站
气动阀门在常熟汇海化工某工段
气动阀门在常熟汇海化工某工段
气动球阀在兰化安装现场
气动球阀在兰化安装现场
