气动切断球阀

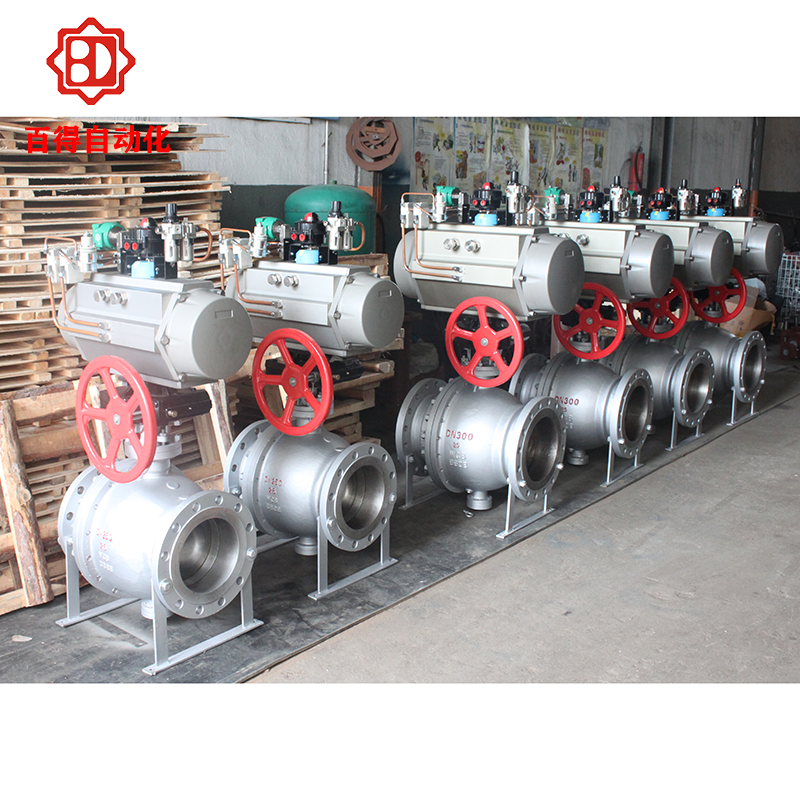

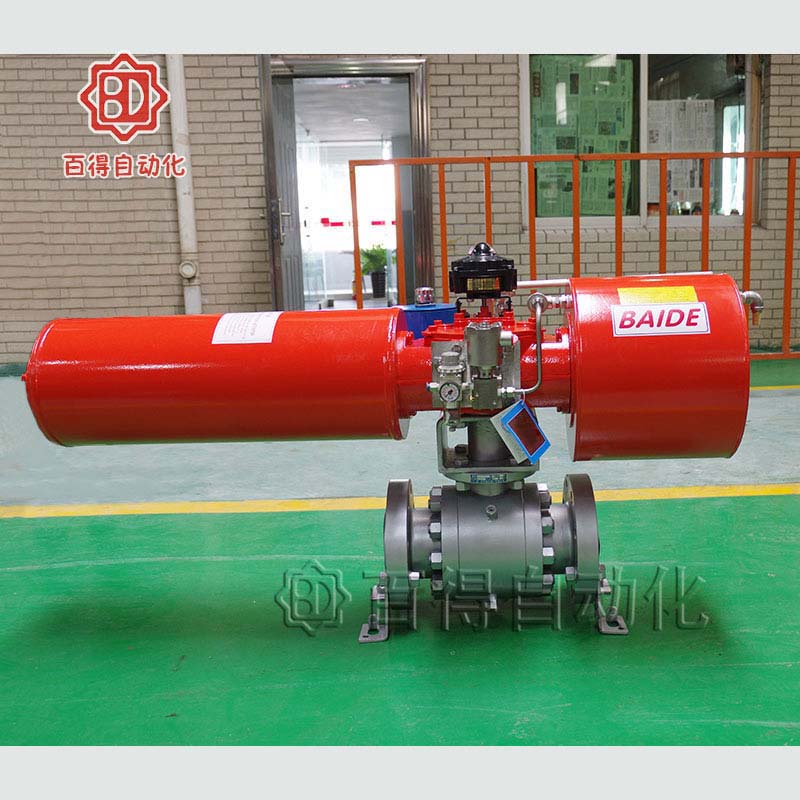

气动切断球阀
http://www.baidevalve.com/upload/气动切断球阀
http://www.baidevalve.com/upload/气动快速切断球阀
http://www.baidevalve.com/upload/防爆气动切断球阀
产品名称:气动切断球阀

规格型号:Q641、Q647

公称压力:16、25bar 更高压力需注明

适用气源:0.4~0.7MPa

阀体材质:碳钢(C)、不锈钢(P4、P6)

执行器形式:RT、AT、GT、AW、G型

切断时间:根据需方要求

气动元件配置:电磁阀(需提供电压)、限位开关、过滤器
联系方式
产品说明
产品参数
产品结构
安装尺寸
相关资质
应用案例
更多型号

气动切断球阀有气动普通切断球阀和气动快速切断球阀两种形式,快速切断时间可达0.3秒,且关阀末端设置缓冲功能,有效避免阀门因惯性造成破损,还可根据工况选择防爆气动切断球阀和普通型。
产品参数

气动切断球阀技术参数

公称通径

法兰DN25~500mm

连接方式

法兰、焊接

执行器配置

AT、GT、AW、G型

气缸形式

双作用、单作用

切断时间

根据需方要求

公称压力

16、25bar(如需更高压力订货时请注明)

气源压力

4~7bar

介质温度

-40~180℃ 、-40~300℃ 、-30~425℃ 、-40~425℃

环境温度

标准型:-20~150℃

阀体材质

碳钢(C)、不锈钢(P4、P6)

密封材质

聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

产品结构

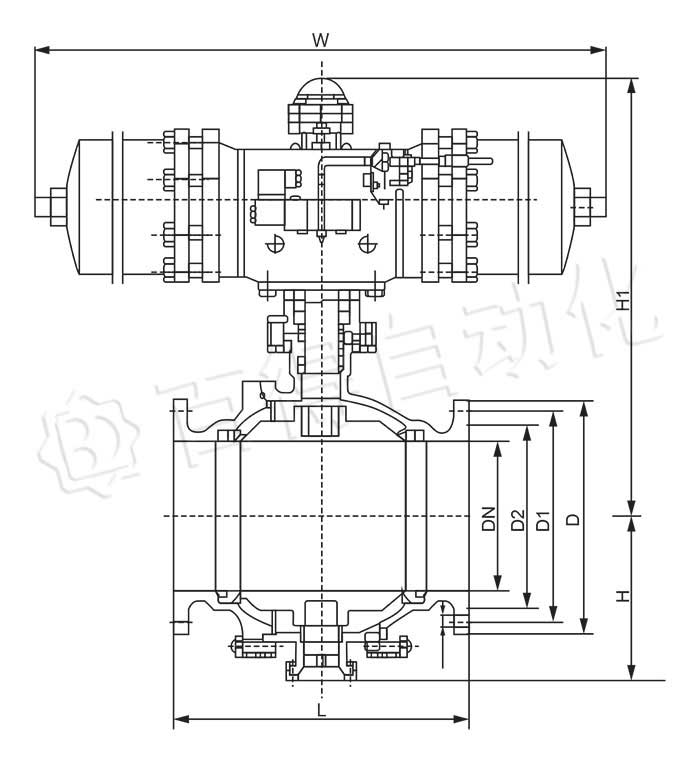

气动切断球阀结构图
安装尺寸
气动切断球阀主要外型及连接尺寸1.64.0MPa
公称通径DN L D D1 z-¢d L D D1 z-¢d L D D1 z-¢d
1.6MPa 2.5MPa 4.0MPa
15 203 160 125 4-¢18 216 160 125 4-¢18 216 160 125 4-¢18
65 222 180 145 4-¢18 241 180 145 8-¢18 241 180 145 8-¢18
80 241 195 160 8-¢18 283 195 160 8-¢18 283 195 160 8-¢18
100 305 215 180 8-¢18 305 230 190 8-¢23 305 230 190 8-¢23
125 356 245 210 8-¢18 381 270 220 8-¢25 381 270 220 8-¢25
150 394 280 240 8-¢23 403 300 250 8-¢25 403 300 250 8-¢25
200 457 335 295 12-¢23 502 360 310 12-¢25 502 375 320 12-¢30
250 533 405 355 12-¢25 586 425 370 12-¢30
300 610 460 410 12-¢25 658 285 430 16-¢30
350 686 520 470 16-¢25 762 550 490 16-¢34
400 762 580 525 16-¢30 838 610 550 16-¢34
450 864 640 585 20-¢30 914 660 600 20-¢34
500 914 705 650 20-¢34 991 730 660 20-¢41
相关资质
质量管理体系认证证书中文版
质量管理体系认证证书中文版
质量管理体系认证证书英文版
质量管理体系认证证书英文版
应用案例
AW气动执行器在西宁某光伏企业
AW气动执行器在西宁某光伏企业
气动执行器在中海油泰州石化调试
气动执行器在中海油泰州石化调试
AW气动执行器在中海油泰州石化
AW气动执行器在中海油泰州石化
