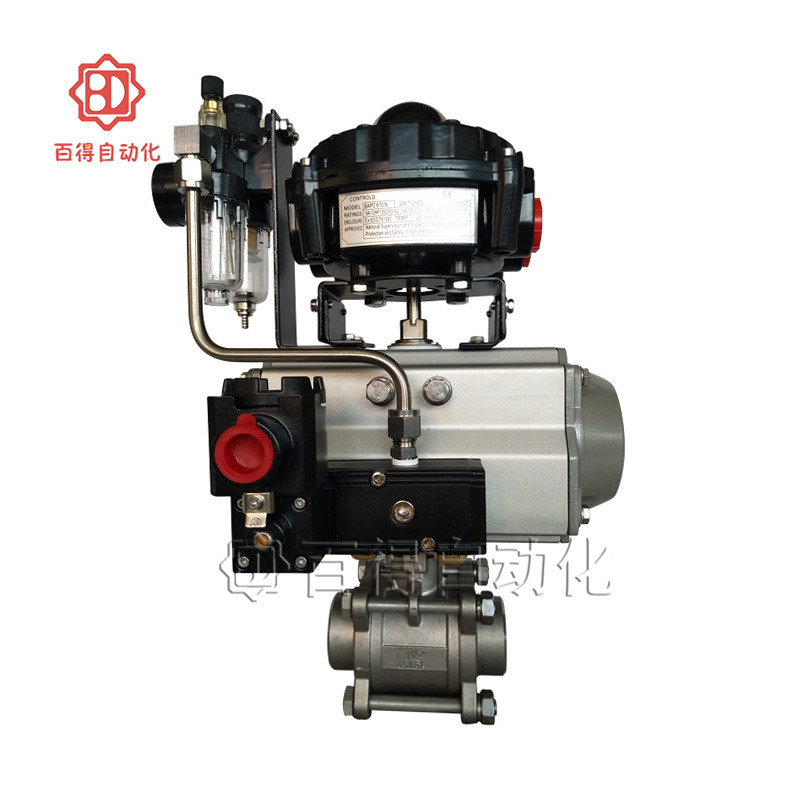

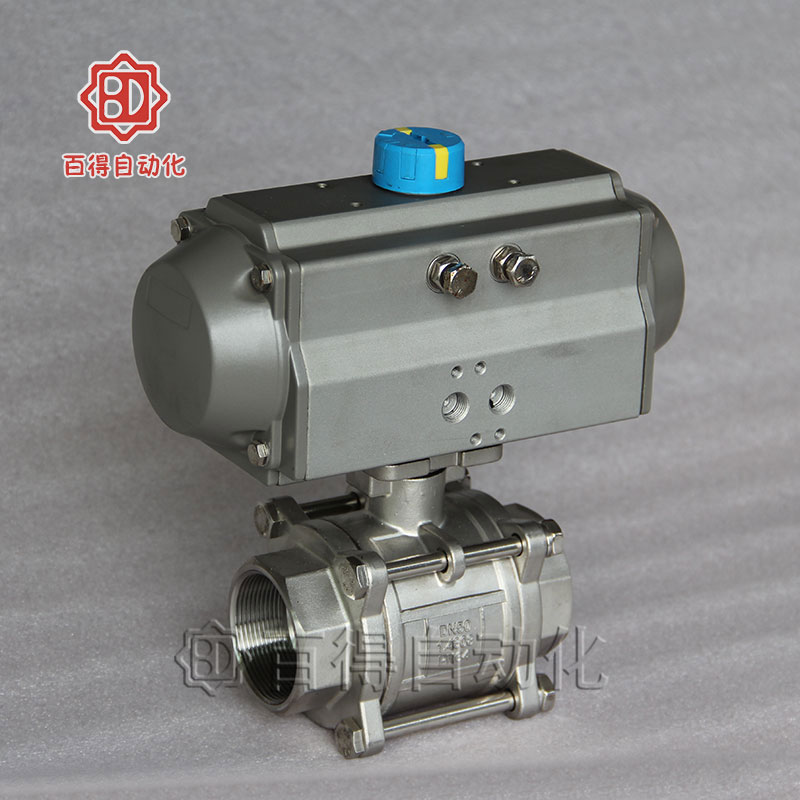

气动三片式球阀
气动三片式球阀
http://www.baidevalve.com/upload/气动三片式球阀
http://www.baidevalve.com/upload/防爆气动三片式球阀
http://www.baidevalve.com/upload/气动三片式球阀

产品名称:气动三片式球阀

规格型号:Q611F

产品口径:DN15-100MM

产品压力:1.0Mpa-4.0Mpa

阀体材质:铸钢,不锈钢304,316,316L

适用温度:-30~+300℃

适用介质:水,气体,油品等

控制方式:开关型,调节型

执行器形式:AT、GT执行器


联系方式
产品说明
产品参数
安装尺寸
相关资质
更多型号

气动三片式球阀Q611F采用AT或GT系列执行器搭载内螺纹、卡箍、焊接型三片式球阀,阀座采用弹性密封结构,密封可靠,启闭轻松。三片式气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。

产品参数
气动三片式球阀技术参数
公称通径 DN10~100mm
连接方式 内螺纹、卡箍、焊接
气缸配置 AT系列、GT系列
气缸形式 双作用、单作用(弹簧复位)
控制方式 开关型、调节型、三段式(开度可选)
公称压力 16、25、40、64bar(如需更高压力订货时请注明)
气源压力 4-7Mpa
介质温度 W1:-40~180℃   W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 PTFE   ,PPL,合金钢


安装尺寸

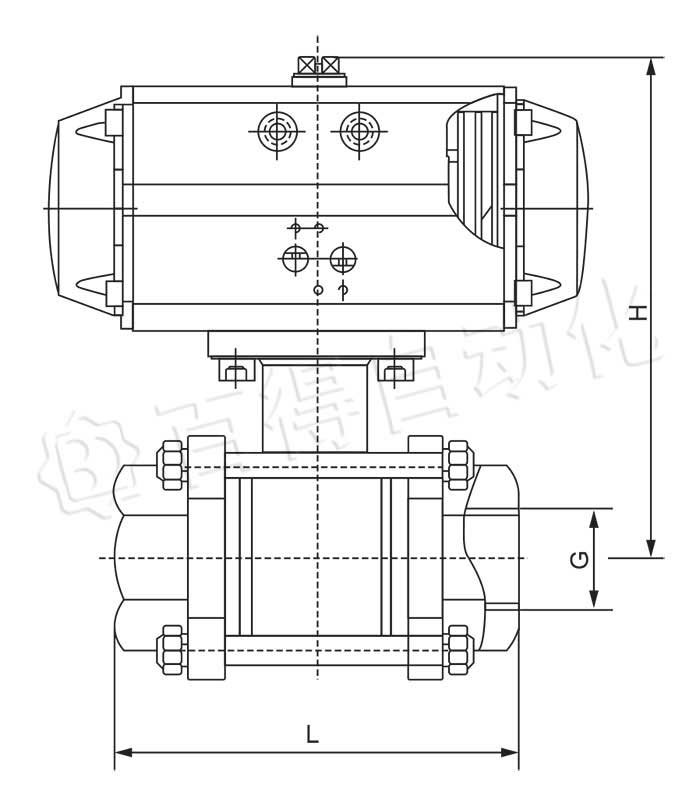

气动三片式球阀外形尺寸图

气动三片式球阀Q611F主要外型及连接尺寸
尺寸规格 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
G 1/2” 3/4” 1” 1-1/4” 1-1/2” 2” 2-1/2” 3” 4”
L 60 67.5 73 90 97.5 112 132 156 196
